أفضل الممارسات لاستخدام شاشة TFT التي تعمل باللمس

يتم

استخدام شاشات TFT LCD التي تعمل باللمس بشكل متزايد في أجهزة تتراوح من الإلكترونيات الاستهلاكية إلى المعدات الصناعية والطبية. في حين أن مفاهيم التصميم لاستخدام شاشات TFT التي تعمل باللمس راسخة ، إلا أن فرق الهندسة وتصميم المنتجات تواجه في كثير من الأحيان مشكلات يصعب حلها. يمكن أن يوفر لك اتباع أفضل الممارسات لاستخدام شاشة TFT LCD التي تعمل باللمس الكثير من "نتف الشعر".

1. تركيب شاشة TFT LCD تعمل باللمس

تأكد من وجود مساحة كافية (مع وسادة) بين غلاف المنتج وشاشة TFT LCD.

عند تثبيت وحدة TFT LCD ، تأكد من أنها ليست ملتوية أو مشوهة أو مثنية.

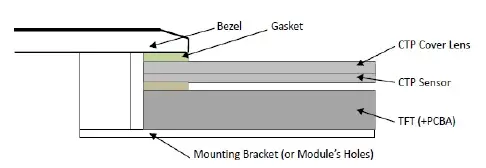

1.1 تركيب إطار CTP

يجب أن تكون نافذة الإطار أكبر (>0.5 مم) من المنطقة النشطة للوحة اللمس السعوية.

بين الإطار وسطح CTP ، يجب تركيب حشوات معزولة (0.511 مم).

أقواس أخرى بالنسبة لشاشات TFT LCD من النوع النحيف ، يوصى باستخدام أقواس الدعم الخلفي.

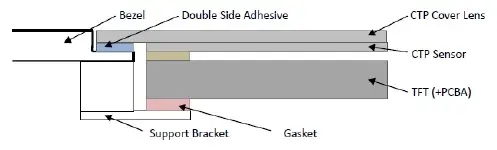

1.2 تركيب CTP السطحي

يتم توصيل شاشة TFT LCD بمنطقة الحوض المضادة بمادة لاصقة على الوجهين.

يوصى بوجود فجوة (>0.3 مم) بين غلاف المنتج وعدسة غطاء LCD.

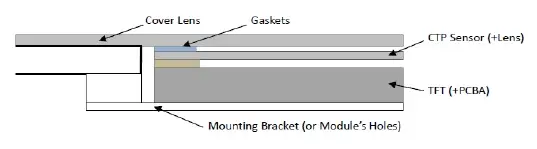

يجب استخدام الدعم الخلفي مع حشية عند الضرورة (على سبيل المثال ، على شاشة تعمل باللمس TFT بدون هيكل تل

).

يجب على المهندسين إعادة التحقق من مواصفات CTP بحثا عن المواد والسماكة المقبولة إذا كانت هناك حاجة إلى عدسة غطاء إضافية.

مطلوب فجوة تتراوح بين 0.2 و 0.3 مم بين سطح TFT LCD وعدسة الغطاء.

يجب أن تكون نافذة عدسة الغطاء أكبر (>0.5 مم) من المنطقة النشطة لشاشة TFT التي تعمل باللمس.

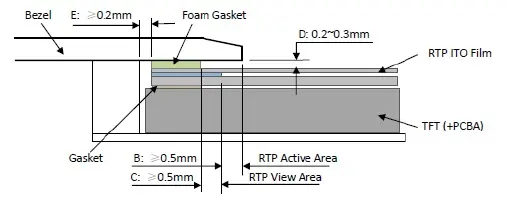

1.3 تثبيت RTP

يجب أن يحتوي سطح شاشة TFT LCD التي تعمل باللمس والإطار على مسافة 0.2-0.3 مم بينهما.

لمنع المستخدم من الضغط على اتصال RTP ITO Film ، يجب أن يغطي الإطار منطقة عرض شاشة TFT LCD بمقدار 0.5 مم على الأقل (B).

امنح جانب شاشة TFT التي تعمل باللمس والجدار الجانبي للإطار مساحة تتراوح من 0.2 إلى 0.3 مم.

أفضل ممارسات التصميم على الأرض

يمكن أن تنشأ مجموعة متنوعة من المشكلات إذا كان النهج الأرضي المستخدم لجهاز مزود بشاشة TFT تعمل باللمس لا يلتزم بأفضل الممارسات. تشمل صعوبات التأريض الشائعة ما يلي:

ضعف مناعة الضوضاء ، مع التداخل الذي يؤثر على تشغيل

الجهاز يحدث الانجراف طويل المدى عندما تؤدي تغيرات الجهد إلى تدهور أداء الشاشة بمرور الوقت.

بشكل عام ، هناك اعتباران رئيسيان هما الحفاظ على التوصيلات الأرضية قصيرة قدر الإمكان والحفاظ على المعاوقة عند الحد الأدنى. هذا مهم بشكل خاص للتوصيلات الأرضية بين مبيت الشاشة ووحدة التحكم باللمس. قطر الوصلة الأرضية له تأثير أيضا ، على الرغم من أنه أقل أهمية من الطول.

جانب آخر مهم لتصميم التأريض هو تجنب الحلقات الأرضية. بالنسبة للتوزيع الأرضي ، يمكن أن تمنع طوبولوجيا النجوم موقفا يكون فيه لنقطتان من المفترض أن تكون على الأرض إمكانية بينهما.

يمكن أن تتسبب أي أجزاء موصلة عائمة بالقرب من مستشعر اللمس في سلوك وظيفة اللمس غير المنتظم. نتيجة لذلك ، يجب أن يكون لديهم جميعا نفس الإمكانات الأرضية مثل وحدة التحكم باللمس.

2. شرح: كيف تعمل TFT LCD

عند مقارنتها بشاشات LCD القياسية ، توفر شاشات TFT LCD صورا ونصا حادة ونقية للغاية مع وقت استجابة أسرع. يتم استخدام شاشات TFT LCD في عدد متزايد من التطبيقات لتحسين العرض المرئي للمنتجات.

2.1 هيكل TFT LCD

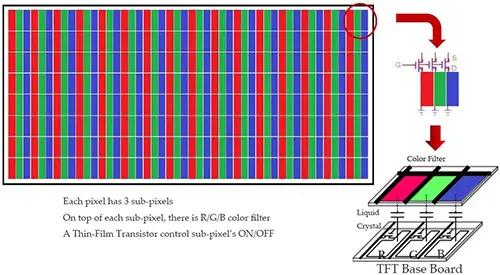

مصطلح "ترانزستور الأغشية الرقيقة" (TFT) هو اختصار ل "ترانزستور الأغشية الرقيقة". الترانزستورات في شاشة TFT LCD الملونة مصنوعة من أغشية رقيقة من السيليكون غير المتبلور المودعة على الزجاج. إنه يعمل كصمام تحكم ، حيث يوفر جهدا مناسبا للبلورات السائلة للبكسل الفرعي الفردي. نتيجة لذلك ، تعرف شاشات TFT LCD أيضا باسم شاشات المصفوفة النشطة.

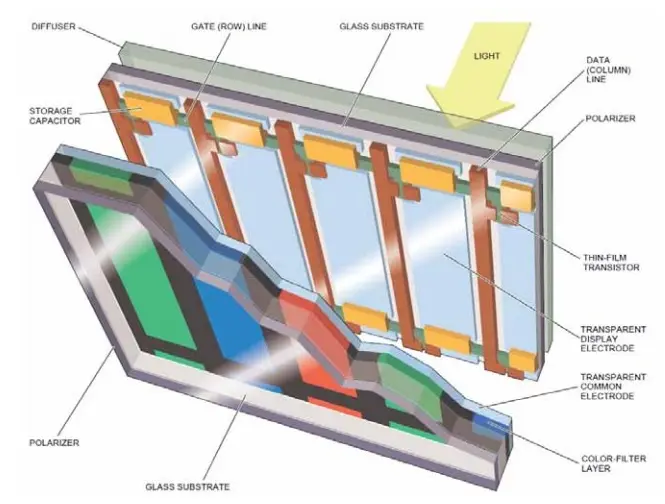

تفصل طبقة البلورية السائلة ركيزة زجاجية مع TFTs وأقطاب بكسل شفافة عن ركيزة زجاجية أخرى مع مرشح ألوان (RGB) وأقطاب كهربائية مضادة شفافة في TFT LCD. في المصفوفة النشطة ، يتم إقران كل بكسل بترانزستور يتضمن مكثفا ، مما يسمح لكل بكسل فرعي بالاحتفاظ بشحنته بدلا من طلب إرسال شحنة كهربائية في كل مرة تحتاج إلى تغييرها. لذلك ، فإن شاشات TFT LCD أكثر استجابة.

2.2 مبدأ تشغيل TFT LCD

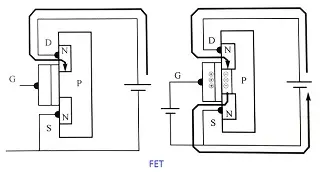

لفهم كيفية عمل TFT LCD ، يجب علينا أولا فهم مفهوم ترانزستور التأثير الميداني (FET). FET هو نوع من الترانزستور يتحكم في تدفق التيار الكهربائي باستخدام مجال كهربائي. يتكون من ثلاث محطات: المصدر والبوابة والتصريف. تتحكم FETs في تدفق التيار عن طريق تطبيق جهد على البوابة ، مما يغير الموصلية بين الصرف والمصدر.

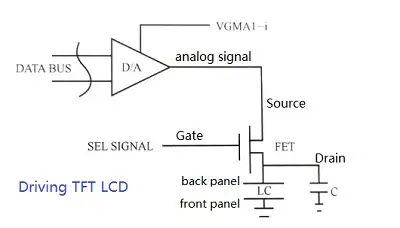

باستخدام FET ، يمكننا بناء الدائرة الموضحة أدناه. يرسل ناقل البيانات إشارة إلى مصدر FET ، وعندما تطبق SEL SIGNAL الجهد على البوابة ، يتم إنشاء جهد القيادة على لوحة TFT LCD. ستضيء بكسل فرعي. يمكن العثور على الآلاف أو الملايين من دوائر القيادة هذه على شاشة TFT LCD.

2.3 الخاتمة

لمعالجة هذه المشكلات ، يجب أن تتحدى نفسك. مع مجموعة عميقة من الخبرة و 10+ سنوات من الخبرة في صناعة TFT LCD ، توفر Reshine التوجيه والقدرة على تسريع وقتك في السوق.
