هل يمكن لشاشة TFT مقاس 5.0 بوصة 40 دبوس 800 × 480 أن تعمل مع Arduino أو Raspberry Pi؟

شاشة TFT مقاس 5.0 بوصة 40 سنا 800 × 480 بدون شاشة تعمل باللمس هي شاشة نابضة بالحياة وعالية الدقة تستخدم على نطاق واسع في العديد من التطبيقات المضمنة. حجم الشاشة الكبير ودقته التفصيلية يجعله خيارا جذابا للمشاريع التي تتطلب واجهات رسومية غنية. ومع ذلك ، فإن دمج هذه الشاشة مع وحدات التحكم الدقيقة الشائعة مثل Arduino أو أجهزة الكمبيوتر أحادية اللوحة مثل Raspberry Pi ينطوي على دراسة متأنية نظرا لمتطلبات الأجهزة والإشارات. تتعمق هذه المقالة في الجوانب الفنية لهذه الشاشة ، والتوافق مع Arduino و Raspberry Pi ، وطرق التفاعل العملية ، والتحديات ، وأفضل الممارسات لمساعدتك في تحديد ما إذا كانت هذه الشاشة تناسب احتياجات مشروعك.

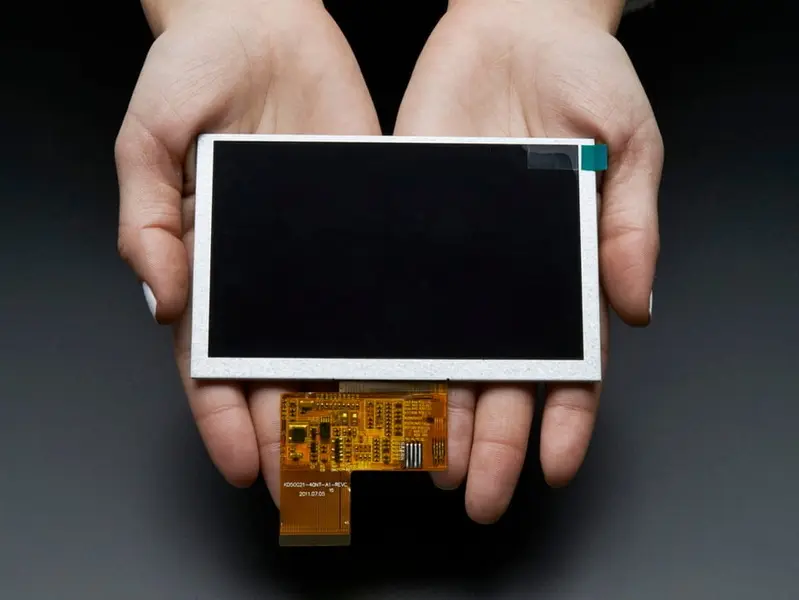

فهم شاشة TFT مقاس 5.0 40 دبوس 800 × 480 بدون شاشة تعمل باللمس

ما هي شاشة TFT مقاس 5.0 40 دبوس 800 × 480 بدون شاشة تعمل باللمس؟

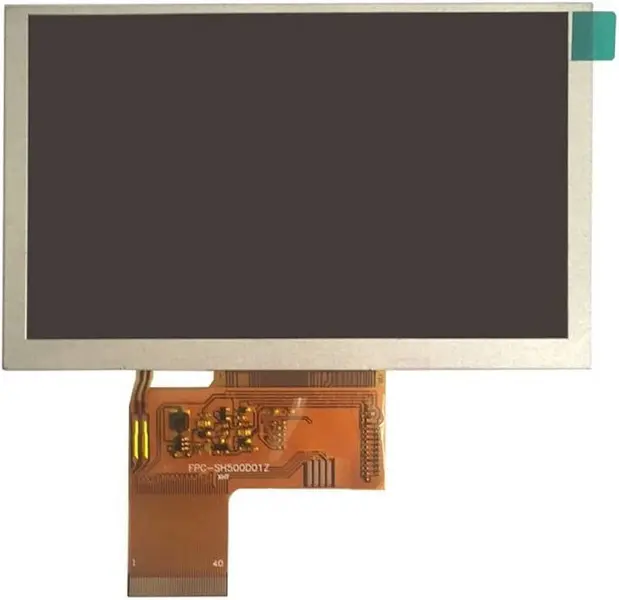

تتميز هذه الشاشة بشاشة قطرية مقاس 5 بوصات بدقة 800 بكسل أفقيا و 480 بكسل عموديا. يوفر ألوانا غنية من خلال واجهة RGB متوازية 8 بت لكل لون ، بإجمالي 24 بت لعمق الألوان الكاملة. يشتمل الموصل المكون من 40 سنا على خطوط منفصلة للبيانات الحمراء والخضراء والزرقاء، إلى جانب إشارات المزامنة والساعة اللازمة لتحديث الصورة.

على عكس العديد من شاشات TFT الأصغر ، يفتقر هذا الطراز إلى وحدة تحكم مدمجة أو ذاكرة عازلة للإطار. يتطلب تحديثا مستمرا لبيانات البكسل المتزامنة مع إشارات المزامنة الأفقية والرأسية ، مما يجعلها شاشة أولية لساعة البكسل ونقطة البكسل. يقلل عدم وجود طبقة شاشة تعمل باللمس من التكلفة والتعقيد ولكنه يحد من تفاعل المستخدم لأغراض العرض فقط.

الميزات والمواصفات الرئيسية

- حجم الشاشة: 5.0 بوصة قطريا ، مما يوفر مساحة عرض واسعة للرسومات التفصيلية.

- الدقة: 800 × 480 بكسل ، تقدم صورا حادة وواضحة مناسبة لواجهات المستخدم والوسائط المتعددة.

- الواجهة: واجهة RGB متوازية 40 سنا ، مع 8 بت لكل منها إشارات حمراء وخضراء وزرقاء.

- الإضاءة الخلفية: تتطلب الإضاءة الخلفية LED سائقا مستمرا ، وعادة ما يتم تشغيله بجهد أعلى من مستويات المنطق القياسية 5 فولت.

- لا توجد شاشة تعمل باللمس: لا يتضمن هذا الإصدار أي إمكانية إدخال باللمس.

- واجهة البيانات الأولية: تتطلب إشارات توقيت دقيقة مثل ساعة البكسل والمزامنة الأفقية والمزامنة الرأسية للتشغيل السليم.

التوافق مع Arduino و Raspberry Pi

هل يمكن أن تعمل مع Arduino؟

لوحات Arduino ، وخاصة الموديلات الشائعة مثل Uno و Mega ، محدودة في قوة المعالجة وذاكرة الوصول العشوائي المتاحة والأجهزة الطرفية. تتطلب شاشة TFT مقاس 5.0 40 دبوس 800 × 480 بدون شاشة تعمل باللمس دفقا مستمرا لبيانات البكسل بمعدل تحديث مرتفع نسبيا ، إلى جانب إشارات التزامن. هذا يجعل التفاعل المباشر مع Arduino أمرا صعبا لعدة أسباب:

- متطلبات التوقيت: تحتاج الشاشة إلى ساعة بكسل وإشارات مزامنة تعمل بعشرات الميجاهرتز ، والتي لا يمكن لأجهزة Arduino توليدها بشكل موثوق.

- قيود الذاكرة: يتطلب الاحتفاظ بمخزن مؤقت كامل الإطار بدقة 800 × 480 مع عمق ألوان 24 بت ذاكرة وصول عشوائي أكثر مما يقدمه Arduino.

- تعقيد الإشارة: تعد واجهة RGB المتوازية المكونة من 40 دبوسا مرهقة للاتصال مباشرة بدبابيس GPIO المحدودة من Arduino.

- طاقة الإضاءة الخلفية: تتطلب الإضاءة الخلفية LED مشغلا مخصصا لتيار مستمر بجهد أعلى من مصدر Arduino 5V.

ومع ذلك ، يمكن ل Arduino قيادة هذه الشاشة بشكل غير مباشر باستخدام لوحة تشغيل مخصصة مثل Adafruit RA8875. تتعامل هذه اللوحة مع التوقيت والتخزين المؤقت وتوليد الإشارة داخليا وتتواصل مع Arduino عبر SPI ، وهو ما يدعمه Arduino جيدا. يقوم هذا النهج بتفريغ توليد إشارة الفيديو الصعبة من Arduino ، مما يجعل من الممكن استخدام شاشة TFT مقاس 5.0 40 دبوس 800 × 480 بدون شاشة تعمل باللمس في مشاريع Arduino.

هل يمكن أن تعمل مع Raspberry Pi؟

تتميز

طرازات Raspberry Pi ، وخاصة Raspberry Pi 3 و 4 ، بمعالجات أكثر قوة وذاكرة أكبر وإمكانيات إخراج HDMI ، مما يجعلها أكثر ملاءمة لتشغيل شاشات عالية الدقة. ومع ذلك ، فإن شاشة TFT مقاس 5.0 40 دبوس 800 × 480 بدون شاشة تعمل باللمس هي شاشة RGB خام بدون وحدة تحكم مدمجة ، لذلك لا يمكن توصيلها مباشرة بدبابيس GPIO الخاصة ب Raspberry Pi.

بدلا من ذلك ، يتطلب Raspberry Pi لوحة تحويل TTL من HDMI إلى 40 سنا ، مثل وحدة فك ترميز Adafruit TFP401 HDMI / DVI. تقوم هذه اللوحة بتحويل إخراج الفيديو الرقمي HDMI من Raspberry Pi إلى إشارات RGB المتوازية وإشارات المزامنة التي تحتاجها الشاشة.

يجب على المستخدمين أيضا تكوين إعدادات تمهيد Raspberry Pi لإخراج الدقة والتوقيت الصحيحين المتوافقين مع الشاشة. عند الإعداد بشكل صحيح ، يمكن ل Raspberry Pi تشغيل هذه الشاشة لعرض رسومات ومقاطع فيديو عالية الجودة.

كيفية واجهة شاشة TFT مقاس 5.0 40 دبوس 800 × 480 بدون شاشة تعمل باللمس

باستخدام لوحة تشغيل Adafruit RA8875 مع Arduino

تم تصميم لوحة التشغيل RA8875 خصيصا للتفاعل مع شاشات RGB TFT ذات 40 سنا. يتضمن ذاكرة الوصول العشوائي للفيديو على متن الطائرة ووحدات التحكم في التوقيت ، والتي تتعامل مع ساعة البكسل وإشارات المزامنة التي تتطلبها الشاشة. هذا يبسط بشكل كبير الاتصال ب Arduino ، حيث يحتاج المتحكم الدقيق فقط إلى الاتصال بشريحة RA8875 عبر SPI.

تتضمن العملية توصيل واجهة الشاشة المكونة من 40 سنا بلوحة RA8875 ، ثم توصيل لوحة RA8875 بدبابيس SPI الخاصة ب Arduino. يجب تشغيل الإضاءة الخلفية بشكل منفصل باستخدام محول تعزيز التيار المستمر لتوفير الجهد والتيار المطلوبين.

بمجرد الاتصال ، يمكن ل Arduino استخدام المكتبات المصممة ل RA8875 لتهيئة العرض وإرسال الأوامر الرسومية. تمكن هذه الطريقة Arduino من عرض رسومات معقدة دون إدارة توقيت البكسل الخام.

باستخدام وحدة فك ترميز Adafruit TFP401 HDMI / DVI مع Raspberry Pi

ل Raspberry Pi ، تتطلب شاشة TFT مقاس 5.0 40 دبوس 800 × 480 بدون شاشة تعمل باللمس لوحة تحويل تترجم إخراج HDMI إلى إشارات RGB المتوازية التي تحتاجها الشاشة. تؤدي لوحة فك ترميز Adafruit TFP401 HDMI / DVI هذه الوظيفة.

يتصل منفذ HDMI الخاص ب Raspberry Pi بلوحة فك التشفير ، والتي تقوم بإخراج واجهة RGB المكونة من 40 سنا إلى الشاشة. يضمن التكوين الصحيح لإعدادات عرض Raspberry Pi تطابق دقة الإخراج مع الدقة الأصلية للشاشة البالغة 800 × 480.

تتطلب الإضاءة الخلفية مرة أخرى مصدر طاقة مخصصا مع محرك تيار مستمر. يسمح هذا الإعداد ل Raspberry Pi بتشغيل الشاشة بعمق ألوان كامل ومعدل تحديث ، وهو مناسب للوسائط المتعددة وواجهات المستخدم الرسومية.

التحديات والاعتبارات

تعقيد الأجهزة

شاشة TFT مقاس 5.0 40 دبوس 800 × 480 بدون شاشة تعمل باللمس ليست جهازا بسيطا للتوصيل والتشغيل. يتطلب:

- إشارات توقيت دقيقة: تحتاج الشاشة إلى ساعة بكسل ومزامنة أفقية وإشارات مزامنة رأسية بترددات محددة.

- عازلة إطار كبيرة: يتطلب المخزن المؤقت للإطار الكامل بدقة 800 × 480 مع لون 24 بت ذاكرة كبيرة.

- طاقة الإضاءة الخلفية عالية الجهد: تتطلب الإضاءة الخلفية LED مشغلا مستمرا بجهد أعلى من مستويات المنطق النموذجية.

- لوحات التشغيل: بدون لوحة التشغيل ، يعد إنشاء الإشارات المطلوبة وإدارة الشاشة أمرا غير عملي بالنسبة لمعظم وحدات التحكم الدقيقة.

دعم البرامج

- Arduino: يتطلب مكتبات متوافقة مع RA8875 أو لوحات تشغيل مماثلة للاتصال بكفاءة.

- Raspberry Pi: يحتاج إلى إعدادات دقة HDMI صحيحة وقد يتطلب دعما إضافيا لبرنامج التشغيل للوحة وحدة فك التشفير.

متطلبات الطاقة

يتطلب مؤشر LED للإضاءة الخلفية محول تعزيز تيار مستمر ، وغالبا ما يعمل بجهد حوالي 24 فولت. هذا أعلى بكثير من الإمداد المنطقي 5 فولت من Arduino أو Raspberry Pi ، لذا فإن دائرة إمداد الطاقة المخصصة ضرورية لتجنب التلف وضمان السطوع المناسب.

لا توجد إمكانية للشاشة التي تعمل باللمس لا

يتضمن متغير العرض هذا طبقة شاشة تعمل باللمس. يجب أن تبحث المشاريع التي تتطلب إدخالا باللمس عن إصدارات ذات لوحات لمس مقاومة أو سعوية أو إضافة مستشعرات لمس خارجية.

تطبيقات عملية

تعد شاشة TFT مقاس 5.0 40 دبوس 800 × 480 بدون شاشة تعمل باللمس مناسبة تماما للتطبيقات التي تتطلب شاشة كبيرة وعالية الدقة ولكن الإدخال باللمس غير ضروري. تشمل الاستخدامات الشائعة ما يلي:

- واجهات المستخدم المضمنة: عناصر التحكم الصناعية ولوحات التشغيل الآلي للمنزل والأجهزة المخصصة.

- شاشات الوسائط المتعددة: مشغلات الوسائط المحمولة وأجهزة تشغيل الفيديو وإطارات الصور الرقمية.

- أجهزة الألعاب: وحدات التحكم في الألعاب المحمولة أو المحاكيات التي تتطلب رسومات مفصلة.

- الإلكترونيات الاستهلاكية: وحدات الملاحة GPS وشاشات لوحة القيادة في السيارة وأجهزة التلفزيون الصغيرة.

عند إقرانها بلوحات التشغيل المناسبة ، يمكن لهذه الشاشة رفع مستوى التجربة المرئية للمشاريع المضمنة من خلال توفير صور واضحة وملونة ورسومات سلسة.

في الختام

توفر شاشة TFT مقاس 5.0 بوصة 40 دبوس 800 × 480 بدون شاشة تعمل باللمس خيار عرض كبير وعالي الدقة للأنظمة المضمنة. ومع ذلك ، نظرا لواجهة ساعة البكسل النقطية الخام ومتطلبات الطاقة المطلوبة ، لا يمكن تشغيلها مباشرة بواسطة Arduino أو Raspberry Pi بدون أجهزة إضافية.

بالنسبة إلى Arduino ، يعد استخدام لوحة تشغيل مخصصة مثل Adafruit RA8875 أمرا ضروريا للتعامل مع التوقيت والتخزين المؤقت وتوليد الإشارة. بالنسبة إلى Raspberry Pi ، تعد لوحة محول HDMI إلى 40 سنا مثل وحدة فك ترميز Adafruit TFP401 ضرورية لترجمة إخراج HDMI إلى الإشارات التي تتطلبها الشاشة.

باستخدام الأجهزة والتكوين المناسبين ، يمكن لهذه الشاشة تقديم رسومات نابضة بالحياة ومفصلة مناسبة لمجموعة كبيرة من التطبيقات. يؤدي افتقاره إلى شاشة اللمس إلى تبسيط الأجهزة ولكنه يحد من التفاعل لأغراض العرض فقط. يضمن الاهتمام الدقيق بتصميم مصدر الطاقة وتكوين البرامج الأداء الأمثل وطول العمر.

الأسئلة الشائعة

1. هل يمكنني توصيل شاشة TFT مقاس 5.0 40 دبوس 800 × 480 بدون شاشة تعمل باللمس مباشرة ب Arduino Uno؟

لا ، لا يمكن ل Arduino Uno تشغيل هذه الشاشة مباشرة لأنه يفتقر إلى الأجهزة اللازمة لإنشاء ساعة البكسل المطلوبة وإشارات المزامنة ولا يحتوي على ذاكرة وصول عشوائي كافية للتخزين المؤقت. من الضروري وجود لوحة تشغيل مخصصة مثل RA8875.

2. هل تحتوي شاشة TFT مقاس 5.0 40 دبوس 800 × 480 بدون شاشة تعمل باللمس على وحدة تحكم مدمجة؟

لا ، هذه الشاشة هي نوع ساعة نقطة بكسل خام بدون وحدة تحكم مدمجة أو ذاكرة مخزن مؤقت للإطار. الأجهزة الخارجية مطلوبة للتعامل مع التوقيت والتخزين المؤقت.

3. ما هي لوحة التشغيل التي أحتاجها لاستخدام هذه الشاشة مع Raspberry Pi؟

أنت بحاجة إلى لوحة تحويل HDMI إلى 40 سنا مثل وحدة فك ترميز Adafruit TFP401 HDMI / DVI لربط إخراج HDMI الخاص ب Raspberry Pi مع هذه الشاشة.

4. هل الإضاءة الخلفية مدعومة بجهد 5 فولت؟

لا ، تتطلب الإضاءة الخلفية محولا معززا مستمرا يمكنه توفير الفولتية حوالي 24 فولت ، وهو أعلى من الإمدادات المنطقية النموذجية 5 فولت.

5. هل يمكنني استخدام هذه الشاشة لتطبيقات اللمس؟

لا ، لا يتضمن هذا الإصدار المحدد تراكبا على شاشة تعمل باللمس. بالنسبة لوظيفة اللمس ، ستحتاج إلى إصدار بلوحة لمس مقاومة أو سعوية.
