هل يمكن تخصيص شاشات اللمس السعوية؟ الدليل الهندسي الكامل

يمكن تخصيص شاشات اللمس السعوية بالكامل لتلبية المتطلبات الميكانيكية والكهربائية والبيئية المحددة للتطبيقات المهنية. على عكس الأجهزة اللوحية الاستهلاكية، غالبا ما تتطلب العروض الصناعية والطبية سماكة زجاج مخصصة، ومعالجات سطحية متخصصة، وضبط برمجيات ثابتة مخصصة. من خلال تجربتنا، نادرا ما تلبي الحلول الجاهزة متطلبات القطاعات عالية الموثوقية الصارمة. تستكشف هذه المقالة الطبقات المختلفة من التخصيص المتاحة لتقنية السعوية المسقطة (PCAP). سنناقش كيف تحل التصاميم المخصصة تحديات التكامل المعقدة.

غالبا ما تفشل الشاشات القياسية في الظروف القصوى. على سبيل المثال، قد لا تستجيب الشاشة العادية لليد المكسوة بالقفاز في غرفة جراحية معقمة. وبالمثل، قد يصبح الكائن الخارجي غير قابل للقراءة تحت أشعة الشمس المباشرة. التخصيص يجسر هذه الفجوات. من خلال تعديل طبقات الأجهزة والبرمجيات، نضمن أن تظل الواجهة بديهية ومتينة. يوفر هذا الدليل إطار اختيار مفصل للمهندسين ومديري المشتريات.

لماذا يتم تخصيص شاشة لمس سعوية؟

التخصيص ضروري عندما لا تستطيع الشاشات القياسية تحمل الضغوط البيئية أو الوظيفية المحددة في التطبيق المهني. معظم المشاريع الصناعية تتطلبتصميم شاشة لمس مخصصةلضمان الموثوقية طويلة الأمد والتكامل الميكانيكي السلس. وفقا لأبحاث غراند فيو، الطلب على تقنية PCAP المتخصصة ينمو مع انتقال الصناعات إلى واجهات أكثر تعقيدا بين الإنسان والآلة (HMI).

حل التحديات البيئية

غالبا ما تحدد العوامل البيئية الحاجة إلى أجهزة مخصصة. على سبيل المثال، البيئات البحرية تعرض الشاشات لرذاذ الملح والرطوبة العالية. هذه الحالات يمكن أن تسبب "لمسات شبح" على اللوحات العادية. وبالتالي، يجب على المهندسين تخصيص برنامج وحدة التحكم لتجاهل التداخل السائل. علاوة على ذلك، تتطلب التطبيقات الخارجية إضاءة خلفية عالية السطوع ومواد مقاومة للأشعة فوق البنفسجية لمنع اصفرار الشاشة مع مرور الوقت.

تلبية معايير الصناعة الخاصة

لكل قطاع متطلبات تنظيمية فريدة. يجب على القطاع الطبي الامتثال لمعايير ISO 13485. غالبا ما يتطلب ذلك طلاء مضاد للميكروبات للحفاظ على النظافة. على النقيض من ذلك، يتطلب قطاع السيارات مقاومة عالية للصدمات ودرجات حرارة تشغيل واسعة. استنادا إلى دراسات الحالة السابقة،إيجابيات وسلبيات السعوية مقابل المقاومةعادة ما يقود التحليل المهندسين لاختيار PCAP مخصص بسبب متانته الفائقة وقدراته متعددة اللمسات.

تخصيص عدسة الغلاف: الطبقة الميكانيكية

عدسة الغطاء هي الطبقة الخارجية في لوحة اللمس. يوفر الحماية الأساسية للحساس والشاشة. تخصيص هذه الطبقة ضروري لكل من العلامة التجارية الجمالية والمتانة الجسدية. يمكن للمهندسين اختيار مواد وأشكال وسماكات متنوعة تناسب غلاف المنتج النهائي.

قطع وحفر شكل CNC

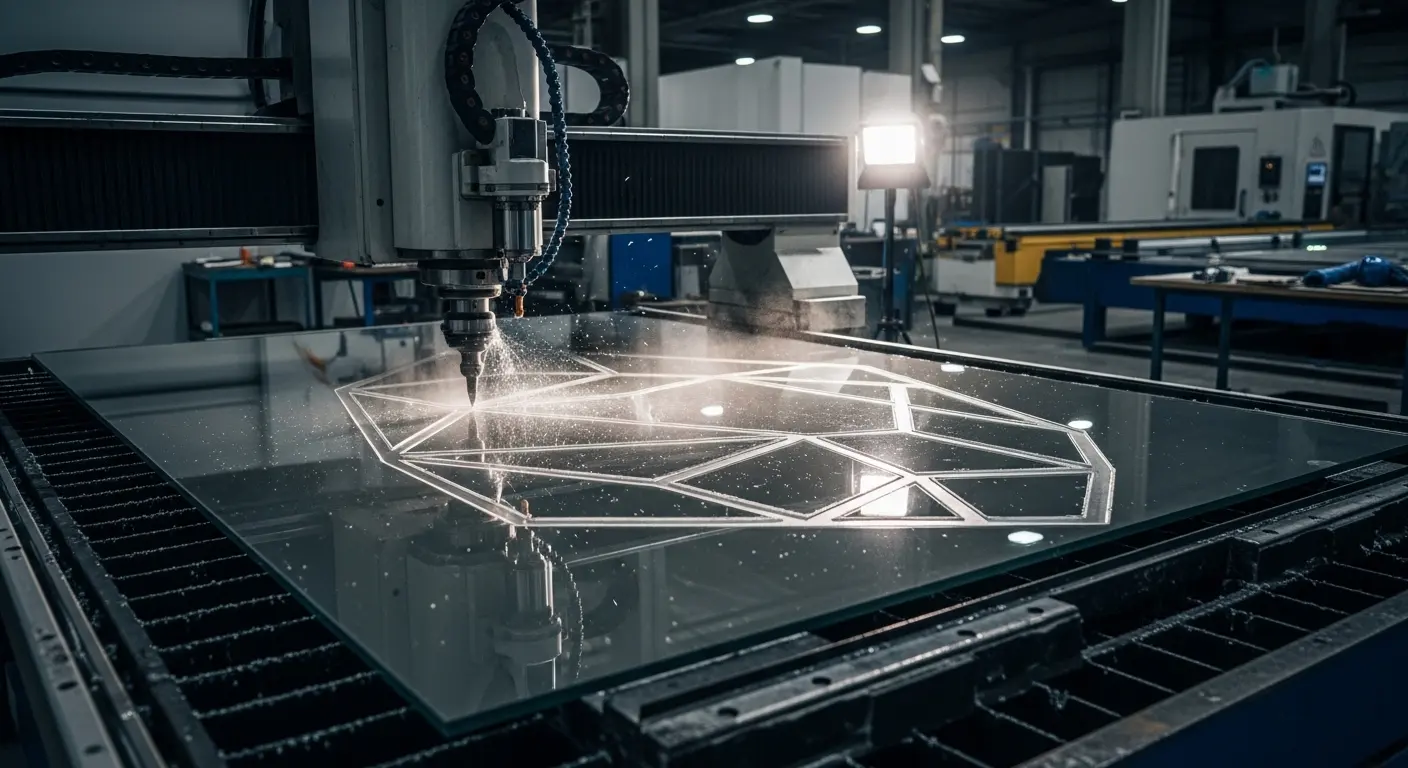

نستخدم آلات CNC متقدمة لقطع الزجاج إلى أشكال معقدة. هذا يسمح للشاشة بأن تناسب تماما الصناديق المخصصة. بالإضافة إلى ذلك، يمكننا حفر ثقوب دقيقة للأزرار الفيزيائية أو الكاميرات أو الميكروفونات. هذه التعديلات شائعة في وحدات التحكم المنزلية الذكية ولوحات العدادات للسيارات. يمكن أيضا تلميع أو تشطيب حواف الزجاج لإحساس فاخر وسلامة أفضل.

الطباعة بالشاشة الحريرية والعلامات التجارية

تسمح الطباعة الحريرية المخصصة بإضافة الشعارات والحدود الملونة. يمكنك مطابقة إطار الشاشة مع لون بانتون الخاص بعلامتك التجارية. علاوة على ذلك، يمكن للطباعة المعتمة إخفاء المكونات الداخلية أو المواد اللاصقة للتركيب. هذا يخلق مظهرا نظيفا واحترافيا للجهاز النهائي. يستخدم العديد من العملاء هذه الميزة لدمج الأيقونات المخفية حتى الإضاءة أو مؤشرات الحالة.

معالجات الأسطح والطلاءات

تعد المعالجات السطحية ضرورية لتحسين الرؤية وسهولة الاستخدام في ظروف الإضاءة الصعبة. بدون هذه التخصيصات، قد تصبح الشاشة عالية الجودة غير صالحة للاستخدام بسبب الوهج أو بصمات الأصابع. هناك ثلاثة طلاءات رئيسية تستخدم في المهنيينتصنيع شاشات اللمس السعوية.

مضاد الوهج (AG) ومضاد الانعكاس (AR)

تستخدم معالجات مضادة للوهج (AG) عملية نقش كيميائية لتشتيت الضوء المنعكس. هذا مثالي للبيئات الصناعية الداخلية ذات الإضاءة العلوية. على النقيض من ذلك، تستخدم الطلاءات المضادة للانعكاس (AR) ترسيب طبقة رقيقة لإلغاء موجات الضوء المنعكسة. الطلاءات المثبتة بالواقع المعزز ضرورية للأكشاك الخارجية. وفقا لجمعية عرض المعلومات، يمكن لمعالجات الواقع المعزز زيادة وضوح قراءة ضوء الشمس بأكثر من 40٪ مقارنة بالزجاج غير المعالج.

مضاد البصمة (AF) ومضاد الميكروبات (AM)

تستخدم طلاءات مضادة لبصمة الأصابع (AF) مواد مضادة للزيوت لتقليل ظهور زيوت الجلد. هذا يجعل تنظيف الشاشة أسهل ويحافظ على وضوح بصري. للتطبيقات الطبية، تستخدم الطلاءات المضادة للميكروبات (AM). عادة ما تحتوي هذه الطلاءات على أيونات الفضة. وفقا لاختبار ISO 22196، يمكن لهذه العلاجات تقليل نمو البكتيريا على سطح الشاشة بنسبة تصل إلى 99.9٪.

متانة الزجاج ومقاومة الصدمات

البيئات الصناعية غالبا ما تعرض الشاشات للإساءة الجسدية. تخصيص سمك الزجاج وعملية التقسيس أمر بالغ الأهمية لمنع الكسر. يمكننا توفير سمك زجاجي يتراوح من 0.55 مم للأجهزة المحمولة خفيفة الوزن إلى أكثر من 10 مم للتركيبات المقاومة للتخريب.

التقوية الكيميائية مقابل الفيزيائية

معظم شاشات اللمس المخصصة تستخدم زجاجا معززا كيميائيا، مثل زجاج الغوريلا. تتضمن هذه العملية تبادل أيوني يخلق انضغاطا عميقا على السطح. يجعل الزجاج أكثر مقاومة بكثير للخدوش والصدمات. للبيئات القاسية، نقدم أيضا التمهيد الجسدي. غالبا ما يستخدم هذا الألواح الزجاجية السميكة جدا المطلوبة في الآلات الثقيلة.

فهم تقييمات IK

يحدد نظام تصنيف IK مستوى الحماية من الصدمات الميكانيكية. على سبيل المثال، تصنيف IK10 يعني أن الشاشة يمكنها تحمل تأثير 20 جول. وهذا يعادل إسقاط كتلة فولاذية وزنها 5 كجم من 40 سم. تحقيق هذا المستوى من المتانة يتطلبمصنع شاشات اللمس السعويةلاستخدام مزيج من الزجاج السميك وتقنيات الربط المتخصصة.

تخصيص مستشعر اللمس وFPC

حساس اللمس هو القلب الكهربائي للوحة PCAP. يتكون من طبقة موصلة شفافة، عادة أكسيد قصدير الإنديوم (ITO)، مزخرفة على زجاج أو فيلم. تخصيص تخطيط المستشعر ضروري لنسب العرض إلى الارتفاع غير القياسية أو التوجيه الكهربائي المتخصص.

طول وتوجيه FPC

تربط الدائرة المطبوعة المرنة (FPC) مستشعر اللمس بالدوائر المطبوعة الرئيسية. في التصاميم المخصصة، يمكننا تعديل طول وعرض وموقع خروج FPC. هذه المرونة ضرورية للأجهزة المدمجة التي تكون فيها المساحة الداخلية محدودة. يمكننا أيضا إضافة حماية EMI إلى FPC. هذا يمنع الضوضاء الكهربائية القادمة من الشاشة أو الهوائيات الداخلية من التداخل مع إشارة اللمس.

هياكل المستشعرات: G G مقابل G F F F

يمكن للمهندسين الاختيار بين بنى حساسات مختلفة. يوفر هيكل الزجاج على الزجاج (G G) أعلى درجات الوضوح البصري وأفضل استقرار بيئي. ومع ذلك، فهو أكثر سمكا وأثقل. هيكل الزجاج على الفيلم (G F F) يكون أرق وأخف وزنا. يستخدم غالبا في الأجهزة الطبية المحمولة. اختيار الهيكل المناسب يعتمد على التوازن بين الوزن والسمك والمتطلبات البصرية.

ضبط وحدة التحكم وتخصيص البرنامج الثابت

تقوم دائرة التحكم بترجمة التغيرات الكهربائية إلى إحداثيات لمس. تخصيص البرنامج الثابت ربما هو الجانب الأكثر أهمية في المحترفشاشة مخصصة باللمس السعوي. بدون ضبط مناسب، قد تفشل الشاشة في العمل عبر الزجاج السميك أو تحت المطر.

لمسة القفاز ورفض الماء

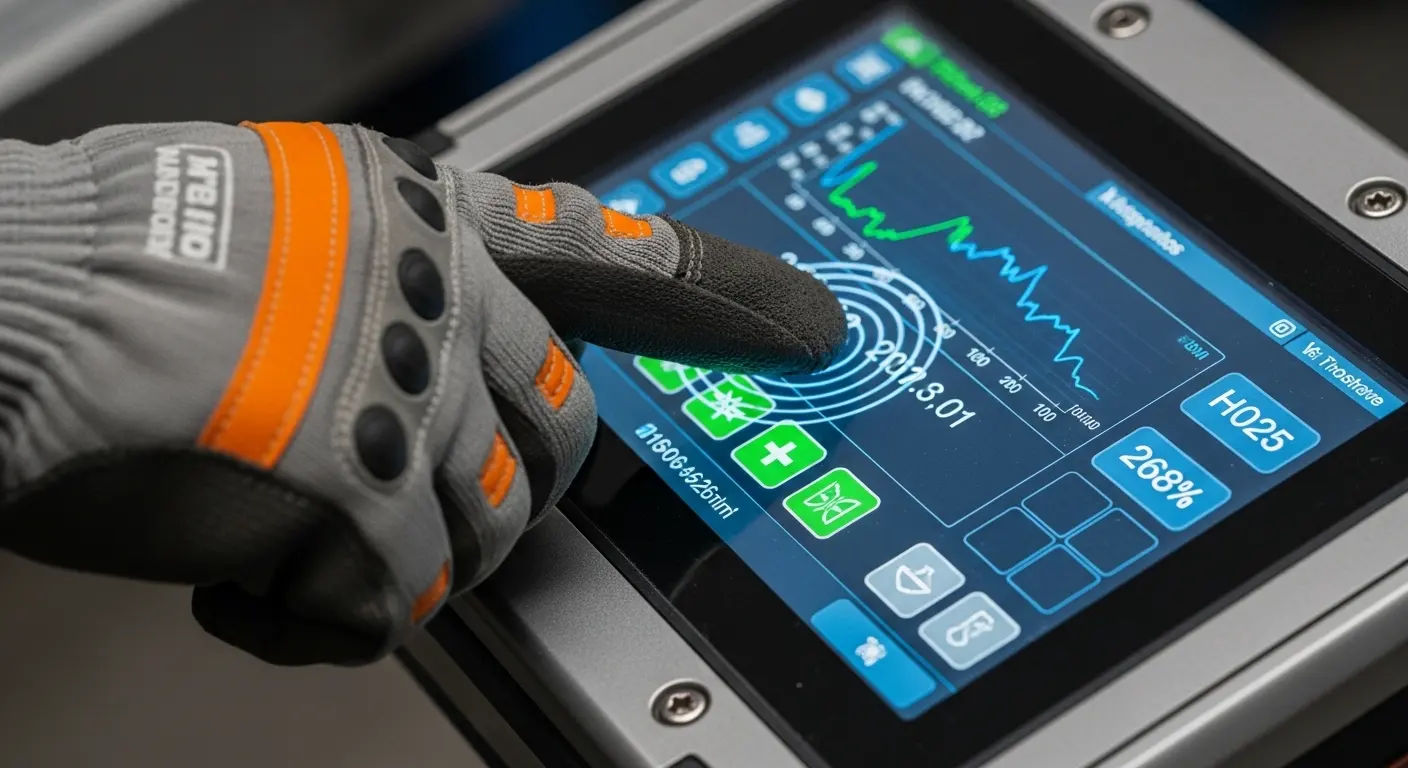

يتم ضبط وحدات التحكم القياسية لتكون الأصبع العاري. ومع ذلك، غالبا ما يرتدي العمال الصناعيون قفازات ثقيلة. يمكننا تعديل حساسية البرنامج الثابت لاكتشاف التغير الكهربائي الصغير الناتج عن اليد المغطاة بالقفاز. بالإضافة إلى ذلك، ننفذ خوارزميات رفض الماء. تسمح هذه الوحدات للوحدة بالتمييز بين قطرة ماء موصلة وإصبع بشري. هذا يضمن بقاء الجهاز يعمل في البيئات الخارجية الرطبة.

المناعة ضد الضوضاء وEM/EMC

الضوضاء الكهربائية قد تسبب "لمسات شبحية" أو حركة مؤشر متقطعة. غالبا ما يأتي هذا الصوت من إضاءة LCD الخلفية أو مصادر الطاقة القريبة. نستخدم علامات تحكم متقدمة مثل EETI وILITEK للمشاريع المخصصة. توفر هذه الأجهزة نسب إشارة إلى ضوضاء متفوقة. يمكننا إجراء ضبط مخصص لضمان اجتياز الجهاز لاختبارات الامتثال الصارمة للEM/EMC في صناعات الطيران أو الطب.

تخصيص الرؤية: الربط البصري

الربط البصري هو عملية ملء الفجوة الهوائية بين حساس اللمس وشاشة LCD. هذا التخصيص يحسن بشكل كبير الأداء البصري للشاشة. يعد هذا المطلب مطلبا قياسيا للمعدات المهنية عالية الجودة.

فوائد الربط البصري

الفائدة الأساسية هي القضاء على الانعكاسات الداخلية. في تجميع الفجوة الهوائية القياسية، ينعكس الضوء عن كل سطح، مما يقلل التباين. ربط الطبقات معا باستخدام مادة لاصقة شفافة (OCR أو OCA) ينتج معامل انكسار واحد. وهذا يؤدي إلى تحسن بنسبة 200٪ إلى 300٪ في التباين في البيئات المضيئة. علاوة على ذلك، يمنع الربط دخول الغبار والرطوبة إلى المساحة بين الشاشة والشاشة.

تحسين القوة الميكانيكية

كما أن الربط البصري يجعل مجموعة الشاشة بأكملها أكثر متانة. يعمل اللاصق كممتص صدمات. إذا انكسر زجاج الغطاء، فإن عامل الربط يثبت الشظايا معا. هذا يمنع إصابة المستخدم ويحمي شاشة LCD الأساسية من التلف. استنادا إلى خبرتنا، فإن الشاشات المثبتة ضرورية لأي جهاز يستخدم في النقل العام أو الصناعات الثقيلة.

ما هي عملية تخصيص شاشة اللمس؟

يتبع التخصيص سير عمل هندسي منظم لضمان أن المنتج النهائي يفي بجميع المواصفات. تنتقل معظم المشاريع من رسم CAD مفاهيمي إلى نموذج أولي مختبر بالكامل خلال بضعة أسابيع. العمل مع شخص مخلصمصنع شاشات اللمس السعويةيبسط هذه العملية.

تصميم التصميم والنماذج الأولية لتصميم CAD

تبدأ العملية برسومات العميل الميكانيكية. نقوم بإنشاء نموذج CAD مفصل للوحة اللمس، بما في ذلك جميع أبعاد الزجاج وتوجيه FPC. بمجرد الموافقة على التصميم، ننتج دفعة صغيرة من النماذج الأولية. تتيح هذه الوحدات للعميل اختبار التركيب الميكانيكي والأداء الكهربائي داخل هيكلها الفعلي. خلال هذه المرحلة، يمكننا أيضا تقديم أنواع مختلفةأحجام شاشات اللمس السعويةلتحديد الأنسب لواجهة المستخدم.

الاختبار والتحقق

بعد النمذجة الأولية، تخضع الألواح المخصصة لاختبارات دقيقة. يشمل ذلك دورات درجات الحرارة العالية/المنخفضة، واختبارات رش الملح، واختبار الصدمات. نقوم أيضا بضبط برمجيات متخصصة في موقع العميل إذا لزم الأمر. هذا يضمن أن حساسية اللمس مضبوطة تماما لتناسب البيئة الكهربائية للتجميع النهائي. يبدأ الإنتاج الضخم النهائي فقط بعد أن يقدم العميل تأكيدا رسميا لأداء النموذج الأولي.

أمثلة على تخصيص خاص بالصناعة

لمساعدتك على فهم الإمكانيات، يمكننا النظر في كيفية استخدام الصناعات المختلفة لهذه الميزات المخصصة. كل بيئة لديها تحد "مهيمن" يجب أن يعالج التخصيص.

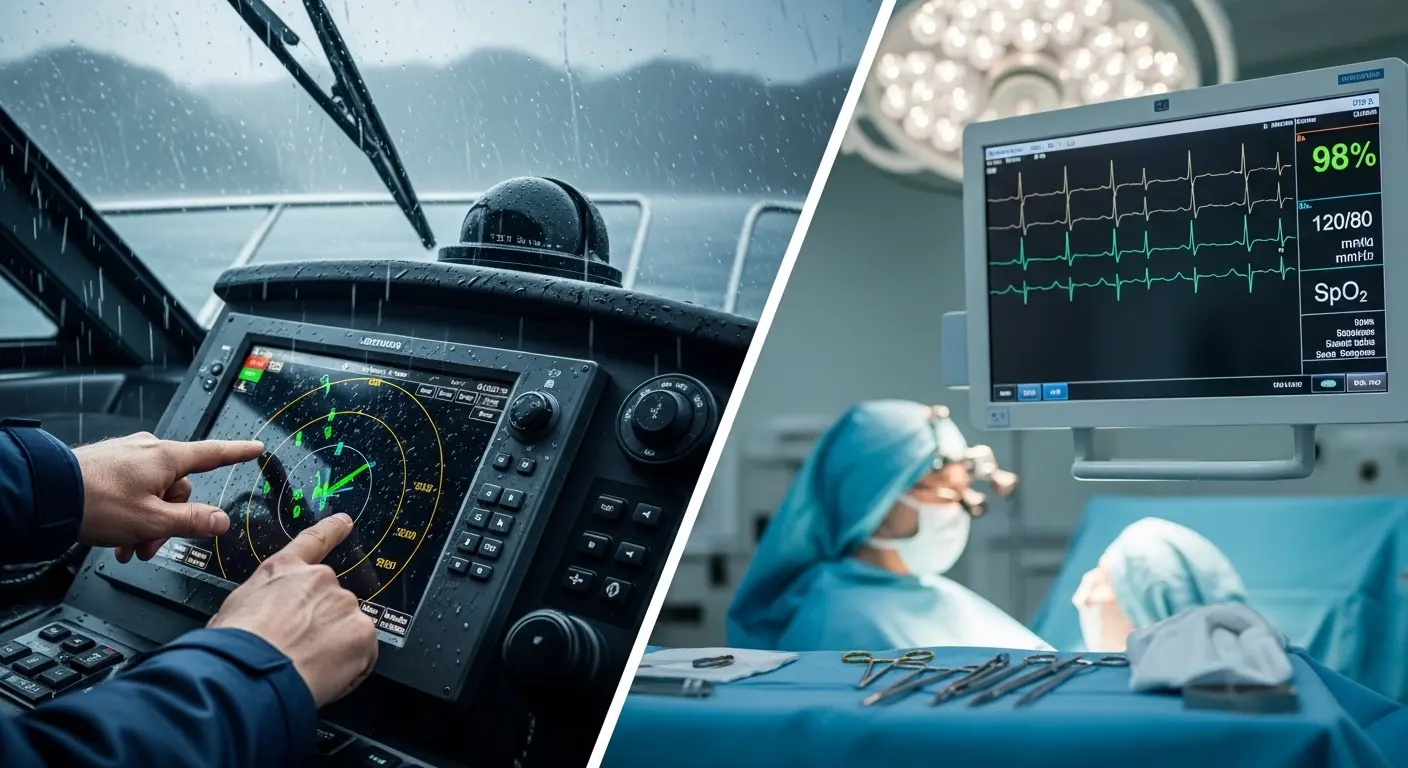

البحرية والبحرية

تتطلب العروض البحرية أقصى درجات الحماية البيئية. يشمل التخصيص لهذا القطاع زجاجا مقسى بحجم 3 مم إلى 5 مم مع طلاءات AR. يجب ضبط وحدة التحكم لرفض المياه عالية الملوحة. بالإضافة إلى ذلك، غالبا ما نستخدم الروابط البصرية الكاملة لمنع الضباب في ظروف الرطوبة العالية. تضمن هذه الميزات أن شاشة الرادار أو الملاحة واضحة وسريعة الاستجابة في العواصف.

التصوير الطبي والتشخيص

تركز الفحوصات الطبية على الوضوح والنظافة. غالبا ما تتميز هذه الألواح بتصميم مثبت مستو بدون إطار. وهذا يسمح بالتعقيم بسهولة. نطبق طبقات مضادة للميكروبات ونضبط جهاز التحكم لاستخدامه مع قفازات اللاتكس الجراحية. يتطلب التصوير عالي الدقة أيضا هيكل G G مع طلاء AR لضمان أدق تمثيل ألوان للمهام التشخيصية.

الأسئلة الشائعة: تخصيص شاشات اللمس السعوية

ما هو الحد الأدنى لكمية الطلب (MOQ) للشاشات المخصصة؟

يختلف MOQ حسب تعقيد وحجم اللوحة. بالنسبة للأحجام الصناعية القياسية، يمكن أن تكون MOQ منخفضة من 50 إلى 100 قطعة. ومع ذلك، قد تتطلب التصاميم المتخصصة للغاية مع قوالب زجاجية مخصصة كميات أعلى. ننصح بالتشاور مع فريق الهندسة لدينا للحصول على عرض سعر محدد.

هل يمكنك تغيير شكل الزجاج في الحظيرة الخاصة بي؟

نعم، يمكننا تخصيص شكل زجاج الغطاء باستخدام قطع CNC دقيق. يشمل ذلك الزوايا المستديرة، والقطع الدائرية، والأشكال الهندسية المعقدة. يمكننا أيضا إضافة ثقوب لمكونات مادية مثل الكاميرات أو الأقراص الميكانيكية.

كيف تعمل الشاشات المخصصة مع القفازات السميكة؟

نحقق دعم اللمس بالقفاز من خلال ضبط البرمجيات الثابتة. من خلال زيادة حساسية دائرة التحكم المتحكمة، يمكننا اكتشاف التغير في السعة حتى عبر طبقات سميكة من المادة. يمكننا معايرة الشاشة لأنواع قفازات محددة تستخدم في صناعتك.

ما هي أفضل معالجات الأسطح للأكشاك الخارجية؟

للاستخدام الخارجي، نوصي بشدة بمزيج من طلاء مضاد الانعكاس (AR) وطلاء مضاد لبصمة البصر (AF). طلاء AR يقلل من الوهج الناتج عن الشمس، بينما يحافظ طلاء التركيز التلقائي على الشاشة خالية من البقع التي يتعرض لها المستخدم. الروابط البصرية ضرورية أيضا للرؤية الخارجية.

كم تستغرق عملية التخصيص؟

عادة ما تستغرق مرحلة التصميم والنمذجة الأولية بين أسبوعين إلى أربعة أسابيع. يشمل ذلك الوقت المخصص للموافقة على CAD وتصنيع العينات الأولية. عادة ما يتم الإنتاج الضخم خلال 4 إلى 6 أسابيع بعد التحقق من النموذج الأولي من قبل العميل.

الخاتمة

شاشات اللمس السعوية ليست تقنية "مقاس واحد للجميع". بالنسبة للتطبيقات الاحترافية، التخصيص هو المفتاح لتحقيق الأداء الأمثل وطول العمر. من خلال تعديل زجاج الغطاء، ومعالجات الأسطح، وتصميم المستشعرات، وبرمجيات وحدة التحكم، يمكنك إنشاء أداة مصممة خصيصا لبيئتك.

الدروس الأساسية هي:

1. يضمن التخصيص الميكانيكي ملاءمة مثالية ومتانة عالية من خلال قطع CNC وزجاج مصنف IK.
2. العلاجات السطحية مثل AR والطلاء المضاد للميكروبات تحل تحديات الرؤية والنظافة.
3. ضبط البرنامج الثابت ضروري لدعم القفازات ورفض تداخل الماء.

إذا كان مشروعك يتطلب واجهة متخصصة، فلا ترضى بمكون قياسي. تواصل مع فريق الهندسة في WANTY اليوم لمناقشة متطلبات PCAP المخصصة الخاصة بك وطلب عرض فني.
