هل يمكنني توصيل Raspberry Pi بشاشة تعمل باللمس مقاس 7 بوصات بدون HDMI؟

عند العمل مع مشاريع Raspberry Pi ، خاصة تلك التي تتضمن شاشات تفاعلية ، يطرح سؤال شائع: هل يمكنني توصيل Raspberry Pi بشاشة تعمل باللمس مقاس 7 بوصات دون استخدام HDMI؟ الجواب نعم ، وستستكشف هذه المقالة الطرق المختلفة والتفاصيل الفنية والخطوات العملية لتوصيل شاشة تعمل باللمس Raspberry Pi 7 دون الاعتماد على توصيلات HDMI.

فهم شاشات Raspberry Pi التي تعمل باللمس مقاس 7 بوصات

ما

هي شاشة Raspberry Pi التي تعمل باللمس مقاس 7 بوصات؟

شاشة اللمس Raspberry Pi مقاس 7 بوصات عبارة عن شاشة LCD مصممة خصيصا بحجم قطري يبلغ 7 بوصات ودقة عادة حوالي 800 × 480 بكسل أو أعلى ، حسب الطراز. وهو يدعم إمكانات اللمس المتعدد ، غالبا ما تصل إلى 10 نقاط ، وهو مصمم للتكامل بسلاسة مع لوحات Raspberry Pi لمشاريع مثل الأجهزة اللوحية ولوحات معلومات المعلومات وأنظمة الترفيه.

على عكس شاشات HDMI العامة ، تستخدم شاشة اللمس الرسمية Raspberry Pi مقاس 7 بوصات واجهة مخصصة تسمى DSI (الواجهة التسلسلية للعرض) للاتصال ب Raspberry Pi ، جنبا إلى جنب مع دبابيس GPIO لإشارات إدخال الطاقة واللمس.

لماذا تتجنب HDMI؟

HDMI هي واجهة فيديو شائعة ولكنها ليست الطريقة الوحيدة لتوصيل شاشة ب Raspberry Pi. لا تستخدم شاشة Raspberry Pi الرسمية التي تعمل باللمس مقاس 7 بوصات HDMI على الإطلاق. بدلا من ذلك ، يستخدم منفذ DSI ، والذي يوفر العديد من المزايا:

- اتصال مباشر بوحدة التحكم في شاشة Pi لتكامل أفضل.

- استهلاك أقل للطاقة مقارنة ب HDMI.

- كابلات أبسط مع كابل شريط مسطح.

- تدعم شاشة اللمس المدمجة بدون محولات USB أو HDMI إضافية.

كيفية توصيل شاشة اللمس Raspberry Pi 7 بدون HDMI

باستخدام موصل

DSIالطريقة الأساسية لتوصيل شاشة تعمل باللمس مقاس 7 بوصات من Raspberry Pi بدون HDMI هي من خلال موصل DSI على Raspberry Pi. هذه واجهة كبل شريطي مصممة لتوصيل شاشات العرض مباشرة بمعالج Pi.

خطوات الاتصال عبر DSI:

1. قم بإيقاف تشغيل Raspberry Pi: افصل الطاقة دائما قبل توصيل الأجهزة.

2. قم بتوصيل الكبل المرن المسطح (FFC): قم بتوصيل أحد طرفي FFC بمنفذ "RPI-DISPLAY" على لوحة تشغيل شاشة اللمس. يجب أن تكون جهات الاتصال بعيدة عن الشاشة.

3. قم بتوصيل الطرف الآخر ب Raspberry Pi: أدخل الطرف الآخر من FFC في منفذ DSI الخاص ب Raspberry Pi المسمى "DISPLAY" أو "DISP" ، مع توجيه جهات الاتصال إلى الداخل باتجاه Pi.

4. تأمين الموصلات: تأكد من رفع مشابك التثبيت الموجودة على الموصلات قبل إدخال الكابل والضغط عليها لأسفل بعد ذلك لتأمين الاتصال.

5. تشغيل الشاشة: يتم تشغيل الشاشة التي تعمل باللمس من خلال دبابيس GPIO الخاصة ب Raspberry Pi. قم بتوصيل دبابيس 5V و GND من لوحة تشغيل الشاشة بدبابيس GPIO المقابلة ل Pi باستخدام أسلاك التوصيل.

6. التشغيل: بمجرد الاتصال ، قم بتشغيل Raspberry Pi. يجب أن تضيء الشاشة وتظهر تسلسل التمهيد.

لا

تتطلب هذه الطريقة كبل HDMI ، حيث يتم التعامل مع بيانات العرض وإشارات اللمس من خلال توصيلات DSI و GPIO.

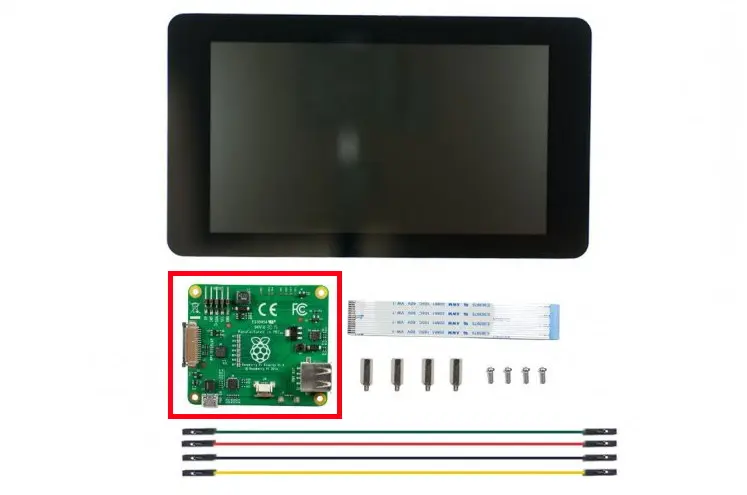

اعتبارات القوة

تستمد شاشة اللمس Raspberry Pi مقاس 7 بوصات الطاقة من دبابيس GPIO الخاصة ب Pi ، وتحديدا دبابيس 5V و GND. من المهم استخدام مصدر طاقة موثوق به قادر على توفير تيار كاف لتشغيل كل من Pi والشاشة لتجنب عدم الاستقرار.

خيارات بديلة لشاشة اللمس غير HDMI ل Raspberry Pi

باستخدام شاشات اللمس المستندة إلى GPIO و SPI تستخدم

بعض شاشات اللمس مقاس 7 بوصات التابعة لجهات خارجية دبابيس SPI أو GPIO للعرض والإدخال باللمس بدلا من HDMI أو DSI. تتطلب هذه عموما تكوينا أكثر تعقيدا للأسلاك والبرامج ولكنها توفر مرونة للمشاريع المخصصة.

شاشات USB تعمل باللمس بديل

آخر هو استخدام شاشة HDMI جنبا إلى جنب مع تراكب شاشة USB تعمل باللمس. ومع ذلك ، لا يزال هذا النهج يتطلب HDMI للفيديو و USB للمس ، لذلك لا يلغي HDMI ولكنه يفصل بين اتصالات اللمس والعرض.

إعداد برنامج لشاشة Raspberry Pi التي تعمل باللمس مقاس 7 بوصات بدون

دعم HDMI Raspberry Pi OS

يتضمن نظام التشغيل Raspberry Pi الرسمي برامج التشغيل ودعم شاشة اللمس الرسمية مقاس 7 بوصات المتصلة عبر DSI. يتضمن ذلك:

- برامج تشغيل الشاشات التي تعمل باللمس تدعم اللمس المتعدد.

- دعم لوحة المفاتيح على الشاشة.

- تكوين العرض التلقائي عند التمهيد.

استكشاف المشكلات الشائعة وإصلاحها شاشة

العرض التي لا تظهر أي شيء

- تحقق مما إذا كان كابل FFC قد تم إدخاله بالكامل وتوجيهه بشكل صحيح.

- تأكد من أن توصيلات الطاقة بدبابيس GPIO آمنة.

- تأكد من تحديث نظام التشغيل Raspberry Pi OS ويدعم شاشة اللمس.

شاشة اللمس لا تستجيب

- تحقق من توصيلات GPIO لوحدة التحكم باللمس.

- تحقق مما إذا كانت برامج تشغيل الشاشة التي تعمل باللمس محملة أم لا.

- اختبر باستخدام طراز Raspberry Pi مختلف إن أمكن.

في الختام

يمكنك بالفعل توصيل Raspberry Pi بشاشة تعمل باللمس مقاس 7 بوصات دون استخدام HDMI من خلال استخدام موصل DSI المخصص ل Raspberry Pi ودبابيس GPIO للطاقة. هذه الطريقة هي المعيار لشاشة Raspberry Pi الرسمية التي تعمل باللمس مقاس 7 بوصات ، مما يوفر حلا مضغوطا وفعالا ومتكاملا للمشاريع التفاعلية. باتباع تقنيات الاتصال المناسبة والتأكد من تحديث نظام التشغيل Raspberry Pi OS ، يمكنك تحقيق تجربة شاشة تعمل باللمس سلسة بدون كبلات HDMI.

1. هل يمكنني استخدام أي شاشة تعمل باللمس مقاس 7 بوصات مع Raspberry Pi بدون HDMI؟

لا تدعم جميع شاشات اللمس مقاس 7 بوصات اتصالات غير HDMI. تستخدم شاشة اللمس الرسمية Raspberry Pi مقاس 7 بوصات واجهة DSI ، لكن العديد من شاشات الجهات الخارجية تعتمد على اتصالات HDMI أو SPI. تحقق دائما من مواصفات الشاشة.

2. هل يدعم Raspberry Pi Zero شاشة اللمس الرسمية مقاس 7 بوصات بدون HDMI؟

يفتقر Raspberry Pi Zero إلى موصل DSI ، لذلك لا يمكنه الاتصال مباشرة بشاشة اللمس الرسمية مقاس 7 بوصات عبر DSI. يلزم وجود واجهات HDMI أو واجهات أخرى للعرض على Pi Zero.

3. كيف يتم تشغيل شاشة اللمس إذا لم تكن تستخدم HDMI؟

يتم تشغيل الشاشة التي تعمل باللمس من خلال دبابيس GPIO الخاصة ب Raspberry Pi ، وتحديدا دبابيس 5V و GND ، مما يلغي الحاجة إلى مصدر طاقة منفصل أو طاقة HDMI.

4. هل يمكنني استخدام شاشة اللمس الرسمية مقاس 7 بوصات وشاشة HDMI في وقت واحد؟

لا ، تستخدم شاشة اللمس الرسمية Raspberry Pi مقاس 7 بوصات منفذ DSI حصريا ، ولا يدعم Raspberry Pi استخدام كل من شاشات HDMI و DSI في نفس الوقت.

5. ماذا لو لم تظهر شاشة اللمس الخاصة بي بعد الاتصال عبر DSI؟

تحقق جيدا من اتجاه كابل الشريط وتأكد من إدخاله بإحكام. تحقق أيضا من توصيلات الطاقة وقم بتحديث نظام التشغيل Raspberry Pi OS. إذا استمرت المشكلات، فاختبر باستخدام Raspberry Pi أو شاشة تعمل باللمس لعزل المشكلة.
