هل يمكنني تصميم مخطط دائرة الشاشة السعوية التي تعمل باللمس الخاصة بي؟

فهم تقنية اللمس السعوية

يمكن أن يكون تصميم مخطط دائرة الشاشة التي تعمل باللمس بالسعة الخاص بك مشروعا مثيرا ومجزيا. تستخدم شاشات اللمس السعوية على نطاق واسع في العديد من الأجهزة ، من الهواتف الذكية إلى الأجهزة اللوحية وحتى الأجهزة المنزلية. يمكن أن يؤدي فهم كيفية إنشاء مخطط دائرة لشاشة تعمل باللمس بالسعة إلى تمكينك من ابتكار أجهزتك الحساسة للمس وتخصيصها. في هذه المقالة ، سوف نستكشف أساسيات تقنية اللمس السعوية ، والمكونات المطلوبة لتصميم الدائرة ، والإرشادات خطوة بخطوة لإنشاء مخطط دائرة شاشة تعمل باللمس بالسعة الخاصة بك.

تعتمد تقنية اللمس السعوي على الخصائص الكهربائية لجسم الإنسان. عندما يلمس إصبع الشاشة ، فإنه يغير المجال الكهروستاتيكي المحلي ، مما يسمح للجهاز باكتشاف اللمس. تفضل هذه التقنية على شاشات اللمس المقاومة نظرا لحساسيتها العالية وقدرات اللمس المتعدد والمتانة.

كيف تعمل شاشات اللمس السعوية

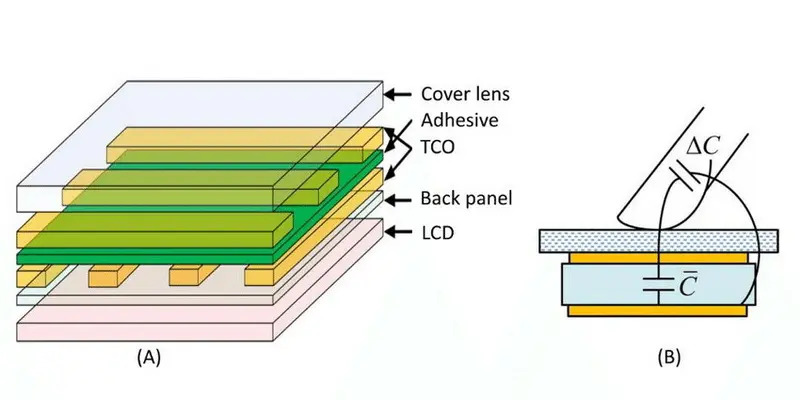

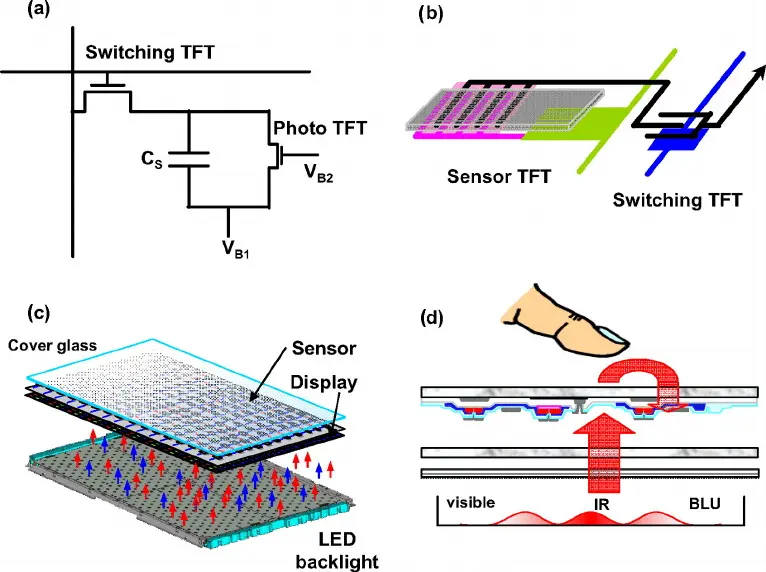

تتكون شاشات اللمس السعوية من عدة طبقات ، بما في ذلك لوحة زجاجية وطبقة موصلة شفافة ووحدة تحكم تعمل باللمس. عادة ما تكون الطبقة الموصلة مصنوعة من أكسيد قصدير الإنديوم (ITO) ، مما يسمح للشاشة باكتشاف التغيرات في السعة عندما يقترب الإصبع من السطح أو يلمسه.

عندما يلمس إصبع الشاشة ، فإنه يخلق اقترانا سعيا بين الإصبع والطبقة الموصلة. تكتشف وحدة التحكم باللمس هذا التغيير في السعة وترسل الإشارة المقابلة إلى معالج الجهاز ، الذي يفسر إدخال اللمس.

المكونات المطلوبة لتصميم دائرة شاشة تعمل باللمس بالسعة

لتصميم مخطط دائرة الشاشة التي تعمل باللمس بالسعة الخاصة بك ، ستحتاج إلى المكونات التالية:

1. متحكم دقيق: سيعمل المتحكم الدقيق (مثل Arduino أو Raspberry Pi) كعقل لدائرتك ، ويعالج مدخلات اللمس ويتحكم في المخرجات.

2. مستشعر اللمس بالسعة: يكتشف هذا المكون مدخلات اللمس. يمكنك استخدام الدوائر المتكاملة المستشعرة باللمس السعوية المخصصة مثل TTP223 أو AT42QT1010.

3. المقاومات والمكثفات: هذه المكونات ضرورية لإنشاء الخصائص الكهربائية اللازمة في دائرتك.

4. مزود الطاقة: تأكد من أن لديك مصدر طاقة مناسب لتشغيل المتحكم الدقيق ومستشعر اللمس.

5. توصيل الأسلاك: استخدم أسلاك التوصيل لتوصيل المكونات على اللوح أو ثنائي الفينيل متعدد الكلور.

6. العرض (اختياري): إذا كنت ترغب في تصور مدخلات اللمس ، فيمكنك توصيل شاشة LCD أو LED.

مخطط الدائرة الأساسي

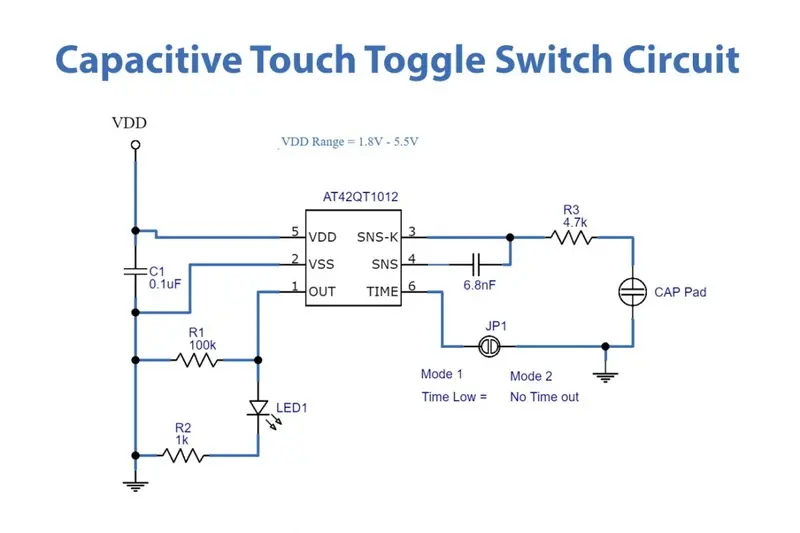

فيما يلي مخطط دائرة أساسي لمستشعر اللمس بالسعة باستخدام Arduino ومستشعر TTP223:

دليل خطوة بخطوة لتصميم مخطط دائرة الشاشة التي تعمل باللمس بالسعة

الخطوة 1: اجمع مكوناتك

قبل البدء في التصميم ، اجمع جميع المكونات الضرورية المذكورة أعلاه. تأكد من أن لديك مساحة عمل مناسبة مع لوح تجارب أو ثنائي الفينيل متعدد الكلور لتجميع دائرتك.

الخطوة 2: قم بإنشاء مخطط الدائرة

باستخدام برنامج تصميم دائرة مثل Fritzing أو KiCad ، قم بإنشاء رسم تخطيطي لدائرتك. فيما يلي مثال بسيط على كيفية توصيل المكونات:

1. قم بتوصيل دبوس VCC الخاص بمستشعر TTP223 بدبوس 5V الخاص ب Arduino.

2. قم بتوصيل دبوس GND لمستشعر TTP223 بدبوس GND الخاص ب Arduino.

3. قم بتوصيل دبوس OUT الخاص بمستشعر TTP223 بدبوس إدخال رقمي على Arduino (على سبيل المثال ، السن 2).

4. في حالة استخدام شاشة ، قم بتوصيلها وفقا لمواصفاتها.

الخطوة 3: قم بتجميع الدائرة

بمجرد أن تكون مخطط الدائرة جاهزا ، فقد حان الوقت لتجميع المكونات على لوح التجارب. اتبع التوصيلات التي أجريتها في مخطط الدائرة بعناية.

الخطوة 4: اختبر الدائرة الخاصة بك

المس المستشعر السعوي ولاحظ تشغيل وإيقاف تشغيل LED. يمكنك أيضا مراقبة الإخراج التسلسلي في Arduino IDE لرؤية حالة اللمس.

الخطوة 5: التجربة والابتكار

الآن بعد أن أصبح لديك دائرة أساسية تعمل باللمس بالسعة ، فلا تتردد في تجربة تكوينات مختلفة أو إضافة المزيد من أجهزة الاستشعار أو دمجها مع الأجهزة الأخرى. يمكنك أيضا استكشاف استخدام تقنية اللمس السعوية في تطبيقات مختلفة ، مثل التشغيل الآلي المنزلي أو الألعاب أو الشاشات التفاعلية.

تطبيقات شاشات اللمس السعوية

تحتوي شاشات

اللمس السعوية على مجموعة واسعة من التطبيقات ، بما في ذلك:

- الهواتف الذكية والأجهزة اللوحية: الاستخدام الأكثر شيوعا لتقنية اللمس بالسعة ، مما يسمح بواجهات مستخدم بديهية.

- الأجهزة المنزلية: تستخدم العديد من الأجهزة الحديثة ، مثل أفران الميكروويف والغسالات ، أدوات تحكم باللمس بالسعة لسهولة الاستخدام.

- شاشات السيارات: تستخدم شاشات اللمس بالسعة بشكل متزايد في أنظمة المعلومات والترفيه في السيارة للملاحة والترفيه.

- المعدات الصناعية: تستخدم الشاشات التي تعمل باللمس في مختلف التطبيقات الصناعية لأنظمة المراقبة والتحكم.

- الأجهزة الطبية: تستخدم تقنية اللمس بالسعة في المعدات الطبية لواجهات سهلة الاستخدام.

التقنيات المتقدمة في تصميم اللمس بالسعة

عندما تصبح أكثر راحة في تصميم دوائر اللمس السعوية ، قد ترغب في استكشاف تقنيات متقدمة لتحسين الوظائف والأداء. فيما يلي بعض الأفكار:

إمكانات اللمس المتعدد

يتيح تنفيذ وظيفة اللمس المتعدد للمستخدمين التفاعل مع الشاشة باستخدام أصابع متعددة في وقت واحد. يمكن تحقيق ذلك باستخدام وحدات تحكم تعمل باللمس أكثر تقدما تدعم اكتشاف اللمس المتعدد. يمكن أن تساعدك المكتبات مثل مكتبة "TouchScreen" ل Arduino في تنفيذ هذه الميزة.

التعرف على الإيماءات

يمكن أن يؤدي دمج التعرف على الإيماءات إلى تحسين تجربة المستخدم بشكل كبير. من خلال برمجة متحكم الدقيق الخاص بك للتعرف على إيماءات معينة (مثل الضربات الشديدة أو القرصات) ، يمكنك إنشاء واجهة أكثر سهولة. يتطلب هذا خوارزميات أكثر تعقيدا وربما أجهزة استشعار إضافية ، ولكنه يمكن أن يجعل مشروعك مميزا.

مناطق اللمس المخصصة

يمكنك تصميم مناطق لمس مخصصة على شاشتك السعوية لتشغيل إجراءات مختلفة. على سبيل المثال، يمكنك إنشاء شبكة من المناطق الحساسة للمس ، كل منها يتوافق مع وظيفة مختلفة. يمكن القيام بذلك باستخدام مستشعرات لمس متعددة وبرمجة المتحكم الدقيق للاستجابة لإخراج كل مستشعر.

الاعتبارات البيئية يمكن

أن تتأثر مستشعرات اللمس السعوية بالعوامل البيئية مثل الرطوبة ودرجة الحرارة. للتخفيف من هذه التأثيرات ، ضع في اعتبارك استخدام الطلاءات أو العبوات الواقية التي تحمي المستشعر من الرطوبة والغبار. بالإضافة إلى ذلك ، يمكن أن تؤدي معايرة المستشعرات الخاصة بك للظروف البيئية المختلفة إلى تحسين الموثوقية.

استكشاف المشكلات الشائعة وإصلاحها

عند تصميم وبناء دائرة شاشة اللمس السعوية ، قد تواجه بعض المشكلات الشائعة. فيما يلي بعض النصائح لاستكشاف الأخطاء وإصلاحها:

اللمسات الخاطئة

إذا كان مستشعر اللمس الخاص بك يسجل لمسات خاطئة ، فقد يكون ذلك بسبب التداخل البيئي أو الأسلاك غير الصحيحة. تأكد من أن دائرتك مؤرضة بشكل صحيح وعدم وجود توصيلات مفكوكة. يمكنك أيضا ضبط إعدادات الحساسية في التعليمات البرمجية الخاصة بك لتقليل الإيجابيات الخاطئة.

حساسية غير كافية

إذا كان مستشعر اللمس لا يستجيب بشكل جيد ، فتحقق من التوصيلات وتأكد من معايرة المستشعر بشكل صحيح. قد تحتاج إلى ضبط قيم السعة في دائرتك أو استخدام منطقة لمس أكبر لتحسين الحساسية.

أخطاء التعليمات البرمجية

إذا كانت التعليمات البرمجية لا تعمل كما هو متوقع، فتحقق مرة أخرى من وجود أخطاء بناء الجملة أو تعيينات دبوس غير صحيحة. استخدم الشاشة التسلسلية في Arduino IDE لتصحيح ومراقبة إخراج مستشعر اللمس.

في الختام

يعد تصميم مخطط دائرة الشاشة التي تعمل باللمس بالسعة الخاص بك مشروعا مرضيا يمكن أن يعزز فهمك للإلكترونيات وتكنولوجيا اللمس. باستخدام المكونات المناسبة والقليل من الإبداع ، يمكنك إنشاء أجهزة مخصصة حساسة للمس مصممة خصيصا لاحتياجاتك. سواء كنت هاويا أو محترفا ، فإن الاحتمالات لا حصر لها عندما يتعلق الأمر بتقنية اللمس السعوي.

الأسئلة المتداولة

1. ما هو الفرق بين شاشات اللمس السعوية والمقاومة؟

- تكتشف شاشات اللمس بالسعة اللمس من خلال الخصائص الكهربائية لجسم الإنسان ، بينما تعتمد شاشات اللمس المقاومة على الضغط المطبق على الشاشة.

2. هل يمكنني استخدام أي متحكم دقيق لمشروع شاشة اللمس السعوية الخاص بي؟

- نعم ، يمكنك استخدام العديد من وحدات التحكم الدقيقة ، مثل Arduino أو Raspberry Pi أو ESP8266 ، طالما أنها تدعم وظائف الإدخال / الإخراج الضرورية.

3. ما هي بعض المشكلات الشائعة عند تصميم دوائر اللمس السعوية؟

- تشمل المشكلات الشائعة اللمسات الخاطئة بسبب التداخل البيئي ، والحساسية غير الكافية ، والأسلاك غير الصحيحة.

4. كيف يمكنني تحسين حساسية مستشعر اللمس السعوي الخاص بي؟

- يمكنك تحسين الحساسية عن طريق ضبط قيم سعة المستشعر ، أو استخدام منطقة لمس أكبر ، أو تحسين التعليمات البرمجية للحصول على استجابة أفضل.

5. هل هناك أي مخاوف تتعلق بالسلامة عند العمل باستخدام تقنية اللمس السعوية؟

- بشكل عام ، تقنية اللمس السعوية آمنة للاستخدام. ومع ذلك ، تأكد من عزل دائرتك بشكل صحيح واتباع ممارسات السلامة الكهربائية القياسية.
