مسألة ما إذا كان يمكن استخدام المسامير التناظرية لشاشة LCD هي استفسار شائع بين عشاق الإلكترونيات والمبتدئين. في هذه المقالة ، سوف نتعمق في تفاصيل استخدام المسامير التناظرية مع شاشات LCD ، واستكشاف الجدوى والقيود والتطبيقات العملية. يعد فهم كيفية عمل المسامير التناظرية والرقمية على المتحكمات الدقيقة مثل Arduino أمرا بالغ الأهمية لهذه المناقشة.

فهم المسامير التناظرية والرقمية

تستخدم المسامير التناظرية على وحدات التحكم الدقيقة ، مثل Arduino ، بشكل أساسي لقراءة الإشارات التناظرية من أجهزة الاستشعار مثل مقاييس الجهد أو مستشعرات الضوء. يمكن لهذه المسامير قياس مستويات الجهد بين 0 فولت والجهد المرجعي (عادة 5 فولت) ، مما يسمح باكتشاف التغيرات المستمرة في الجهد. هذه الإمكانية ضرورية للتطبيقات التي تتطلب مراقبة الظروف البيئية، مثل درجة الحرارة أو شدة الضوء. من ناحية أخرى ، يمكن أن تكون المسامير الرقمية إما مدخلات أو مخرجات وتستخدم لعمليات المنطق الثنائي - إما عالية (5 فولت) أو منخفضة (0 فولت). تستخدم المسامير الرقمية بشكل شائع للتحكم في مصابيح LED والمحركات والأجهزة الأخرى التي تتطلب حالات تشغيل / إيقاف تشغيل.

هل يمكن استخدام المسامير التناظرية لشاشات LCD؟

تتطلب

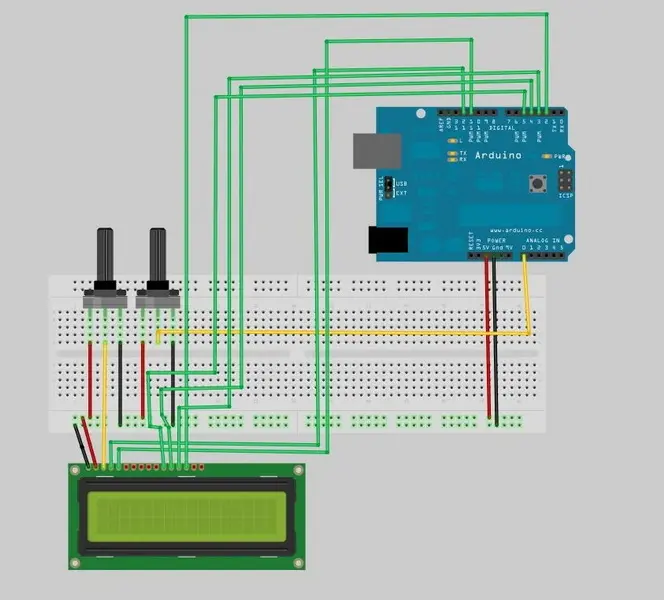

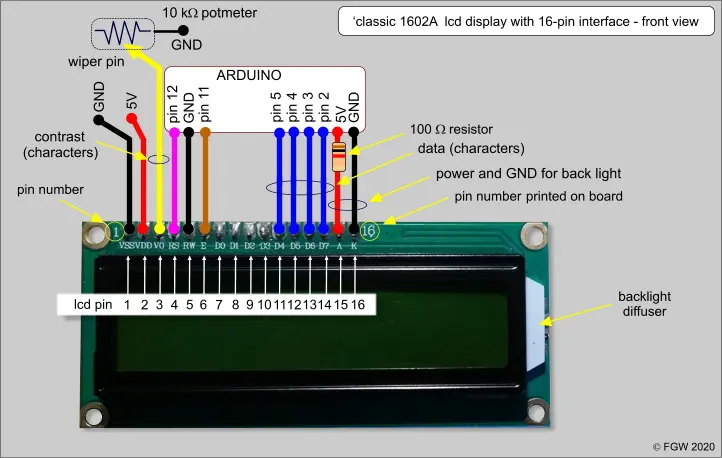

شاشات LCD عادة إشارات رقمية للعمل. يحتاجون إلى دبابيس رقمية محددة للتحكم في تحديد سجل الشاشة (RS) ، والتمكين (E) ، والقراءة / الكتابة (R / W) ، وخطوط البيانات. ومع ذلك ، من الممكن تقنيا استخدام المسامير التناظرية كمخرجات رقمية من خلال الإعلان عنها على هذا النحو في إعداد المشروع. على سبيل المثال ، في لوحات Arduino ، يمكن أيضا استخدام المسامير التناظرية A0 إلى A5 كدبابيس رقمية من 14 إلى 19 ، على التوالي. هذا يعني أنه يمكنك توصيل شاشة LCD بهذه المسامير إذا قمت بالإعلان عنها بشكل صحيح في تكوين مشروعك.

على سبيل المثال ، إذا كنت ترغب في استخدام المسامير التناظرية A1 و A2 و A3 و A4 و A5 كمخرجات رقمية لشاشة LCD ، فستحتاج إلى التأكد من عدم استخدام هذه المسامير لأي وظائف إدخال تناظرية. قد يحد هذا النهج من وظائف المكونات الأخرى التي تعتمد على هذه المسامير للإدخال التناظري ، مثل أجهزة الاستشعار التي تراقب الظروف البيئية.

التطبيقات والقيود العملية

في حين أن استخدام المسامير التناظرية لشاشات LCD أمر ممكن ، إلا أن هناك قيودا عملية يجب مراعاتها. إذا كنت بحاجة إلى قراءة البيانات التناظرية من المستشعرات ، فقد لا يكون استخدام هذه المسامير للتحكم في شاشة LCD مثاليا. بالإضافة إلى ذلك ، إذا كان مشروعك يتطلب اتصال I2C (كما هو الحال مع بعض وحدات LCD أو الأجهزة الأخرى مثل وحدات RTC) ، فقد تحتاج إلى استخدام دبابيس محددة مخصصة ل I2C (A4 و A5 على Arduino Uno). قد يؤدي ذلك إلى تقييد توفر المسامير التناظرية للاستخدامات الأخرى.

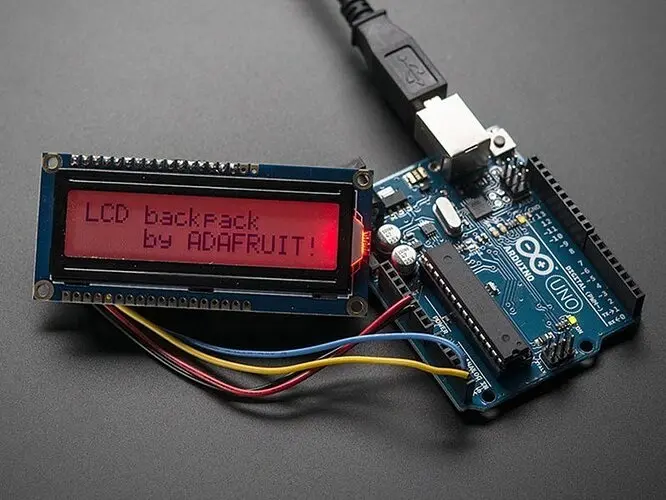

هناك نهج بديل يتمثل في استخدام وحدات I2C LCD ، والتي تتطلب دبابيس فقط (A4 و A5 على Arduino Uno) للاتصال. يكون هذا الإعداد أكثر كفاءة عندما يكون لديك دبابيس رقمية محدودة متاحة أو تحتاج إلى توصيل أجهزة متعددة عبر I2C. تسمح وحدات I2C بإعداد أسلاك أبسط وتقليل تعقيد دائرتك ، مما يجعلها الخيار المفضل للمشاريع التي يكون فيها الحفاظ على الدبوس أمرا بالغ الأهمية.

الاعتبارات العملية القيود

والبدائل

عند اتخاذ قرار بشأن استخدام المسامير التناظرية لشاشة LCD ، من الضروري مراعاة التصميم العام لمشروعك. إذا كان مشروعك يتضمن مكونات متعددة تتطلب اتصالا رقميا ، مثل الأزرار أو مصابيح LED أو شاشات العرض الأخرى ، فقد لا يكون استخدام المسامير التناظرية للتحكم في LCD هو الطريقة الأكثر كفاءة. ومع ذلك ، إذا كنت تعمل في مشروع بسيط لا يتطلب مدخلات تناظرية واسعة النطاق ، فإن إعادة استخدام المسامير التناظرية كمخرجات رقمية يمكن أن يكون حلا قابلا للتطبيق.

اعتبار مهم آخر هو تعقيد دائرتك. يمكن أن يؤدي استخدام المسامير التناظرية كمخرجات رقمية إلى إضافة تعقيد إلى إعداد الأسلاك والمشروع ، خاصة إذا كنت جديدا في مجال الإلكترونيات. في المقابل ، تعمل وحدات I2C على تبسيط عملية الاتصال وتقليل مخاطر أخطاء الأسلاك ، مما يجعلها خيارا أفضل للمبتدئين أو المشاريع ذات المواعيد النهائية الضيقة.

تصميم مشاريع فعالة

لتصميم مشاريع فعالة ، من الضروري تخطيط استخدام رقم التعريف الشخصي بعناية. ابدأ بتحديد جميع المكونات في مشروعك ومتطلبات رقم التعريف الشخصي الخاصة بها. إذا كان لديك أجهزة متعددة يمكنها استخدام اتصال I2C ، ففكر في استخدام وحدات I2C لحفظ المسامير الرقمية. بالنسبة للمكونات التي تتطلب إدخالا تناظريا ، تأكد من توفر ما يكفي من المسامير التناظرية.

بالإضافة إلى ذلك ، ضع في اعتبارك قابلية التوسع لمشروعك. إذا كنت تتوقع إضافة المزيد من المكونات في المستقبل ، فإن استخدام وحدات I2C يمكن أن يوفر مزيدا من المرونة ويسهل دمج الأجهزة الجديدة دون نفاد الدبابيس. يمكن لهذا النهج المستقبلي أن يوفر الوقت ويقلل من الإحباط أثناء عملية التطوير.

استكشاف المشكلات الشائعة وإصلاحها

عند استخدام المسامير التناظرية لشاشات LCD، قد تنشأ مشكلات شائعة بسبب تكوينات الدبوس غير الصحيحة أو التعارض مع المكونات الأخرى. من الضروري التحقق من أن شاشة LCD الخاصة بك متصلة بشكل صحيح بالدبابيس الصحيحة وأن هذه المسامير لا تستخدم في أي وظائف أخرى. إذا واجهت مشكلات في عدم عرض الشاشة للبيانات بشكل صحيح ، فتحقق من الأسلاك وتأكد من الإعلان عن المسامير بشكل صحيح كمخرجات رقمية.

علاوة على ذلك ، إذا كنت تستخدم وحدات I2C ، فتأكد من أن كل جهاز على ناقل I2C له عنوان فريد. هذا يمنع التعارضات بين الأجهزة ويضمن اتصالا موثوقا. يمكن أن يساعد استكشاف هذه المشكلات وإصلاحها في وقت مبكر في تبسيط تطوير مشروعك وتجنب التأخيرات غير الضرورية.

تقنيات متقدمة للتواصل الفعال

بالإضافة إلى استخدام وحدات I2C ، يمكن للتقنيات المتقدمة الأخرى تحسين كفاءة مشروعك. على سبيل المثال ، يمكن أن يوفر استخدام بروتوكولات الاتصال التسلسلي مثل SPI أو UART معدلات نقل بيانات أسرع ومرونة أكبر في تصميم الدوائر. هذه البروتوكولات مفيدة بشكل خاص عند العمل مع الأجهزة التي تتطلب اتصال بيانات عالي السرعة ، مثل بطاقات SD أو وحدات Ethernet.

علاوة على ذلك ، يمكن أن يكون فهم كيفية تحسين دائرتك لاستهلاك الطاقة مفيدا ، خاصة بالنسبة للمشاريع التي تعمل بالبطارية. من خلال تقليل استخدام الطاقة ، يمكنك إطالة عمر جهازك وتقليل الحاجة إلى إعادة الشحن المتكرر أو استبدال البطارية.

التطورات والاتجاهات المستقبلية

مع تقدم التكنولوجيا ، تظهر طرق جديدة للتفاعل مع شاشات LCD والأجهزة الأخرى. على سبيل المثال ، يمكن أن يوفر استخدام بروتوكولات الاتصال التسلسلي مثل SPI أو UART معدلات نقل بيانات أسرع ومرونة أكبر في تصميم الدوائر. بالإضافة إلى ذلك ، تؤدي التطورات في تقنية المتحكم الدقيق إلى أجهزة ذات المزيد من المسامير والقدرات المحسنة ، مما يقلل من الحاجة إلى الحفاظ على الدبوس في العديد من المشاريع.

يمكن أن يساعدك فهم هذه الاتجاهات والتطورات على البقاء في الطليعة في مجال الإلكترونيات والتأكد من أن مشاريعك تظل ذات صلة وفعالة. من خلال تبني التقنيات والتقنيات الجديدة ، يمكنك إنشاء أجهزة إلكترونية أكثر تطورا وسهولة في الاستخدام.

الموارد والمجتمعات التعليمية

للمهتمين بمعرفة المزيد عن الإلكترونيات والمتحكمات الدقيقة ، هناك العديد من الموارد التعليمية المتاحة. توفر المنصات عبر الإنترنت مثل موقع Arduino الرسمي والمنتديات والبرامج التعليمية رؤى قيمة وأدلة خطوة بخطوة للمبتدئين. بالإضافة إلى ذلك ، يمكن أن يكون الانضمام إلى مجتمعات أو منتديات الإلكترونيات مفيدا لاستكشاف الأخطاء وإصلاحها والتعلم من تجارب الآخرين.

يمكن أن يؤدي التعامل مع هذه الموارد إلى تعزيز فهمك للإلكترونيات ومساعدتك في التعامل مع المشاريع الأكثر تعقيدا بثقة. سواء كنت مبتدئا أو متحمسا متمرسا ، فإن التعلم والاستكشاف المستمر هما مفتاح البقاء على اطلاع بأحدث التقنيات والتقنيات.

الخلاصة

يعد استخدام المسامير التناظرية لشاشة LCD أمرا ممكنا تقنيا من خلال التعامل معها كمخرجات رقمية. ومع ذلك ، من الضروري مراعاة القيود والتضارب المحتمل مع المكونات الأخرى في مشروعك. توفر وحدات I2C LCD حلا أكثر كفاءة عندما يكون الحفاظ على الدبوس ضروريا. من خلال فهم قدرات وقيود دبابيس المتحكم الدقيق ، يمكنك تصميم مشاريع إلكترونية أكثر فعالية وكفاءة. سواء اخترت إعادة استخدام المسامير التناظرية أو استخدام وحدات I2C ، فإن التخطيط الدقيق ومراعاة متطلبات مشروعك سيضمن نتيجة ناجحة.

الأسئلة المتداولة (FAQ):

1. هل يمكنني استخدام الدبابيس التناظرية مباشرة لشاشات الكريستال السائل بدون تحويل؟

نعم ، يمكنك استخدام المسامير التناظرية كمخرجات رقمية لشاشة LCD عن طريق الإعلان عنها بشكل صحيح في إعداد مشروعك. ومع ذلك ، تأكد من أنك لا تستخدم هذه المسامير لأي وظائف إدخال تناظرية.

2. كيف أعلن عن الدبابيس التناظرية كمخرجات رقمية؟

في وحدات التحكم الدقيقة مثل Arduino ، يمكن استخدام المسامير التناظرية كدبابيس رقمية عن طريق تحديد أرقام التعريف الشخصي الرقمية المقابلة لها في تكوين مشروعك.

3. ما هي قيود استخدام المسامير التناظرية لشاشات LCD؟

القيد الرئيسي هو أنه لا يمكنك استخدام هذه المسامير للإدخال التناظري إذا تم استخدامها كمخرجات رقمية لشاشة LCD. قد يؤدي ذلك إلى تقييد وظائف المكونات الأخرى في مشروعك التي تعتمد على البيانات التناظرية.

4. هل يمكنني استخدام وحدات I2C LCD بدلا من ذلك؟

نعم ، تعد وحدات I2C LCD بديلا جيدا إذا كنت ترغب في حفظ المسامير الرقمية. يستخدمون دبابيس فقط للاتصال ، مما يسمح لك بتوصيل أجهزة متعددة عبر ناقل I2C.

5. كيف أقوم بتوصيل أجهزة متعددة بناقل I2C؟

يمكن توصيل أجهزة متعددة بناقل I2C عن طريق تعيين عنوان فريد لكل جهاز. بهذه الطريقة ، يمكن للجهاز الرئيسي الاتصال بكل جهاز تابع بشكل مستقل ، مما يتيح الاتصال الفعال بين مكونات متعددة.
