كيف يمكنني التعرف بسهولة على شاشة اللمس المقاومة 4 أسلاك؟

كيف يمكنني التعرف بسهولة على شاشة اللمس المقاومة 4 أسلاك؟

تستخدم شاشات اللمس المقاومة على نطاق واسع في تطبيقات مختلفة ، من الهواتف الذكية إلى المعدات الصناعية. يعد فهم كيفية تحديد دبوس شاشة تعمل باللمس مقاومة ذات 4 أسلاك أمرا بالغ الأهمية لاستكشاف الأخطاء وإصلاحها والتفاعل مع هذه الأجهزة. ستوجهك هذه المقالة خلال عملية تحديد pinout ، والمبادئ الكامنة وراء شاشات اللمس المقاومة ، ونصائح عملية للعمل معها.

فهم شاشات اللمس المقاومة 4 أسلاك

تتكون شاشة اللمس المقاومة ذات 4 أسلاك من طبقتين موصلتين شفافتين مفصولتين بفجوة رفيعة. عندما يتم الضغط على الشاشة ، تتلامس الطبقتان ، مما يؤدي إلى إنشاء مقسم للجهد. يتم الكشف عن هذا التغيير في الجهد بواسطة وحدة التحكم ، والتي تفسر موقع اللمس.

عادة

ما يتم تصنيف الأسلاك الأربعة المتصلة بشاشة اللمس على النحو التالي:

- X +: الطرف الموجب للمحور X

- X-: الطرف السالب للمحور X

- Y +: الطرف الموجب للمحور Y

- Y-: الطرف السالب لأدوات المحور Y

المطلوبة لتحديد الهوية

لتحديد pinout لشاشة تعمل باللمس مقاومة ذات 4 أسلاك ، ستحتاج إلى الأدوات التالية:

1. مقياس متعدد: لقياس المقاومة والجهد.

2. الأسلاك: لإجراء الاتصالات.

3. مزود الطاقة: لتوفير الجهد اللازم للاختبار.

4. الرسم التخطيطي: إذا كان متاحا ، فيمكنه توفير معلومات قيمة حول الاتصالات.

دليل خطوة بخطوة لتحديد Pinout

الخطوة 1: الفحص البصري

ابدأ بفحص بصري لشاشة اللمس. ابحث عن أي ملصقات أو علامات على الشاشة أو موصلها. في بعض الأحيان ، يوفر المصنعون مخططات pinout التي يمكن أن تبسط العملية.

الخطوة 2: قياس المقاومة

باستخدام مقياس متعدد ، قم بقياس المقاومة بين المسامير. إليك كيفية القيام بذلك:

1. اضبط المقياس المتعدد على وضع المقاومة (أوم).

2. قم بتوصيل المجسات باثنين من المسامير.

3. سجل قيمة المقاومة.

4. كرر هذا لجميع مجموعات المسامير.

في شاشة تعمل باللمس مقاومة نموذجية مكونة من 4 أسلاك ، يجب أن تلاحظ زوجين من قيم المقاومة المنخفضة ، مما يشير إلى المحورين X و Y.

الخطوة 3: تطبيق الجهد بعد

ذلك ، قم بتطبيق جهد صغير (عادة حوالي 5 فولت) على دبابيس X + و X. قم بقياس الجهد عند دبابيس Y + و Y. سيساعدك هذا في تأكيد المسامير التي تتوافق مع المحورين X و Y.

الخطوة 4: اختبار استجابة اللمس قم

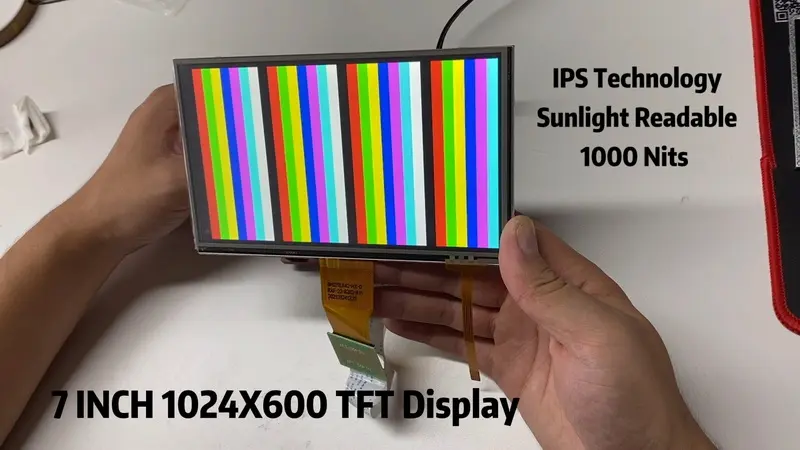

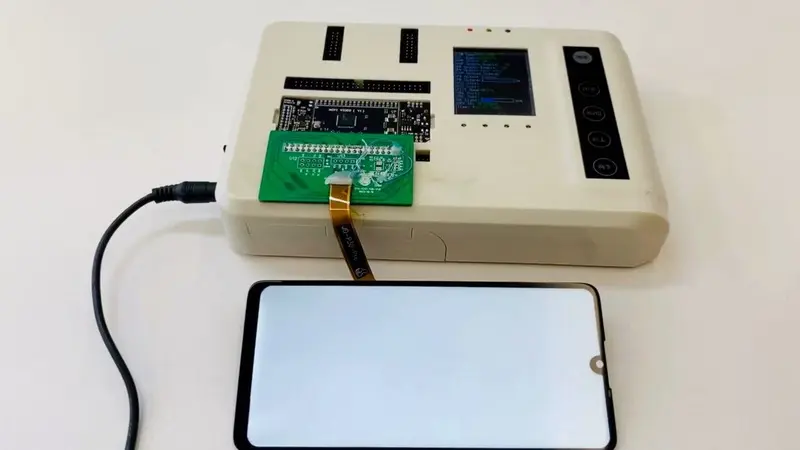

بتوصيل شاشة اللمس بمتحكم دقيق أو لوحة تطوير. اكتب برنامجا بسيطا لقراءة إحداثيات اللمس. من خلال لمس مناطق مختلفة من الشاشة ، يمكنك التحقق من pinout بناء على إحداثيات الإخراج.

المشكلات الشائعة واستكشاف الأخطاء وإصلاحها

عند العمل مع شاشات اللمس المقاومة ، قد تواجه العديد من المشكلات الشائعة:

- شاشة لا تستجيب: تحقق من التوصيلات وتأكد من أن الشاشة تتلقى الطاقة.

- إحداثيات غير صحيحة: قد يشير هذا إلى أن pinout غير صحيح. تحقق جيدا من القياسات والتوصيلات الخاصة بك.

- استجابة الضوضاء باللمس: يمكن أن يحدث هذا بسبب ضعف التأريض أو التداخل. تأكد من أن الإعداد الخاص بك مؤرض بشكل صحيح.

تطبيقات شاشات اللمس المقاومة 4 أسلاك

تستخدم شاشات اللمس المقاومة 4 أسلاك في العديد من التطبيقات ، بما في ذلك:

- الإلكترونيات الاستهلاكية: الهواتف الذكية والأجهزة اللوحية والأجهزة المحمولة.

- المعدات الصناعية: لوحات التحكم وواجهات الآلات.

- الأجهزة الطبية: واجهات تعمل باللمس لمراقبة المعدات.

- أنظمة نقاط البيع: شاشات تعمل باللمس للمعاملات وتفاعلات العملاء.

في الختام

يعد تحديد دبوس شاشة اللمس المقاومة ذات 4 أسلاك عملية مباشرة تتضمن الفحص البصري وقياس المقاومة وتطبيق الجهد واختبار الاستجابة باللمس. باستخدام الأدوات والتقنيات المناسبة ، يمكنك التفاعل بنجاح مع هذه الأجهزة واستكشاف أي مشكلات تنشأ وإصلاحها.

أسئلة ذات صلة

1. ما قيم المقاومة النموذجية للمحورين X و Y؟

عادة

ما تكون قيم المقاومة النموذجية لمحوري X و Y في شاشة تعمل باللمس مقاومة ذات 4 أسلاك في حدود 100 إلى 200 أوم. ومع ذلك ، يمكن أن يختلف هذا بناء على الطراز المحدد والشركة المصنعة.

2. كيف يمكنني استكشاف أخطاء شاشة تعمل باللمس لا تستجيب باستمرار وإصلاحها؟

لاستكشاف أخطاء شاشة تعمل باللمس لا تستجيب باستمرار وإصلاحها، تحقق من التوصيلات بحثا عن أي أسلاك مفكوكة، وتأكد من معايرة الشاشة بشكل صحيح، وتحقق من استقرار مصدر الطاقة. بالإضافة إلى ذلك ، افحص بحثا عن أي ضرر مادي للشاشة.

3. ما هي مزايا استخدام متحكم دقيق لاختبار شاشة اللمس؟

يتيح استخدام متحكم دقيق لاختبار الشاشة التي تعمل باللمس تحكما أكثر دقة وتكامل أسهل مع المكونات الأخرى. إنه يتيح معالجة البيانات في الوقت الفعلي ويمكنه تبسيط عملية الاختبار من خلال أتمتة القياسات والاستجابات.

4. هل يمكنني استخدام شاشة تعمل باللمس مقاومة ذات 4 أسلاك مع Arduino؟

نعم ، يمكن استخدام شاشة تعمل باللمس مقاومة 4 أسلاك مع Arduino. ستحتاج إلى توصيل المسامير بالمدخلات التناظرية المناسبة وكتابة برنامج لقراءة إحداثيات اللمس.

5. ما هي الاختلافات بين شاشات اللمس المقاومة والسعوية؟

تعمل شاشات اللمس المقاومة عن طريق اكتشاف الضغط المطبق على الشاشة ، بينما تكتشف شاشات اللمس السعوية التغيرات في السعة الناتجة عن لمسة الإصبع. توفر الشاشات السعوية عموما حساسية أفضل وإمكانيات اللمس المتعدد ، في حين أن الشاشات المقاومة ميسورة التكلفة ويمكن استخدامها مع القفازات أو الأقلام.

---

تقدم هذه المقالة نظرة عامة شاملة على تحديد دبوس شاشة تعمل باللمس مقاومة ذات 4 أسلاك ، جنبا إلى جنب مع النصائح العملية والأسئلة ذات الصلة. إذا كنت بحاجة إلى مزيد من التعديلات أو محتوى إضافي ، فلا تتردد في السؤال!
