كيف يمكنني ربط درع شاشة LCD 2.4 TFT مع Arduino؟

ما هو درع شاشة 2.4 TFT LCD؟

درع شاشة LCD 2.4 TFT (ترانزستور الأغشية الرقيقة) عبارة عن شاشة صغيرة يمكنها عرض الرسومات والنصوص بالألوان. عادة ما تكون دقتها 240 × 320 بكسل ويمكنها عرض ما يصل إلى 65,536 لونا. تم تصميم الدرع ليتم تركيبه بسهولة فوق لوحة Arduino ، مما يسمح بتوصيلات سريعة ومباشرة.

الميزات الرئيسية لدرع شاشة TFT LCD 2.4

- الدقة: 240 × 320 بكسل

- عمق اللون: 65,536 لونا

- قدرة الشاشة التي تعمل باللمس: تأتي العديد من الطرز مع شاشة لمس مقاومة لتفاعل المستخدم.

- الواجهة: عادة ما يتم الاتصال عبر SPI (الواجهة الطرفية التسلسلية) أو الاتصال المتوازي.

- فتحة بطاقة MicroSD: تشتمل بعض الدروع على فتحة لبطاقة microSD ، مما يسمح بتخزين الصور واسترجاعها.

مطلوب

لربط درع شاشة TFT LCD 2.4 مع Arduino ، ستحتاج إلى المكونات التالية:

1. لوحة Arduino: سيعمل أي نموذج ، ولكن يتم استخدام Arduino Uno أو Mega بشكل شائع.

2. 2.4 درع شاشة TFT LCD: تأكد من أنه متوافق مع طراز Arduino الخاص بك.

3. أسلاك الوصل: لتوصيلات إضافية إذا لزم الأمر.

4. اللوح: اختياري ، للنماذج الأولية.

5. مزود الطاقة: طاقة USB من جهاز الكمبيوتر الخاص بك أو مصدر طاقة خارجي.

إعداد الجهاز

الخطوة 1: قم بتوصيل درع TFT LCD ب Arduino

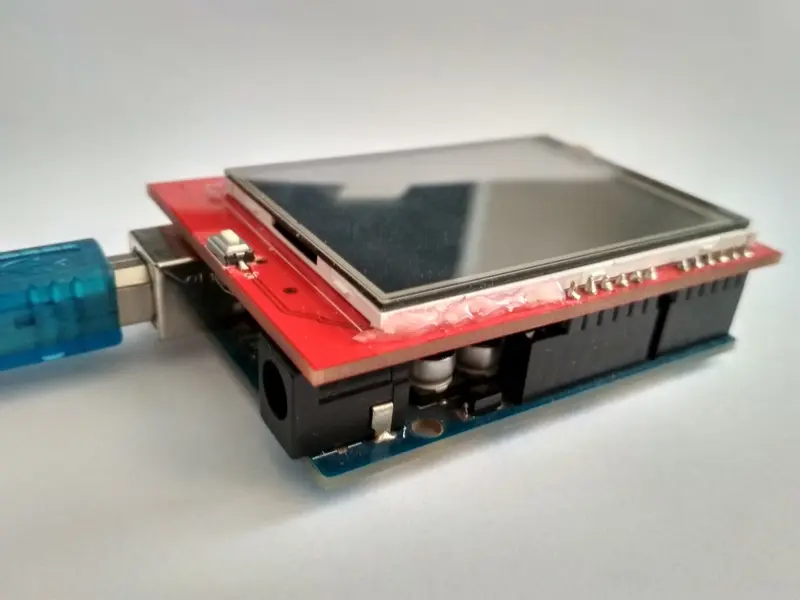

1. محاذاة الدرع: ضع درع شاشة TFT LCD مقاس 2.4 مباشرة أعلى لوحة Arduino ، مما يضمن محاذاة المسامير بشكل صحيح.

2. اضغط لأسفل بقوة: تأكد من توصيل الدرع بإحكام ب Arduino. هذا الاتصال ضروري للاتصال السليم بين الجهازين.

الخطوة 2: تشغيل الإعداد

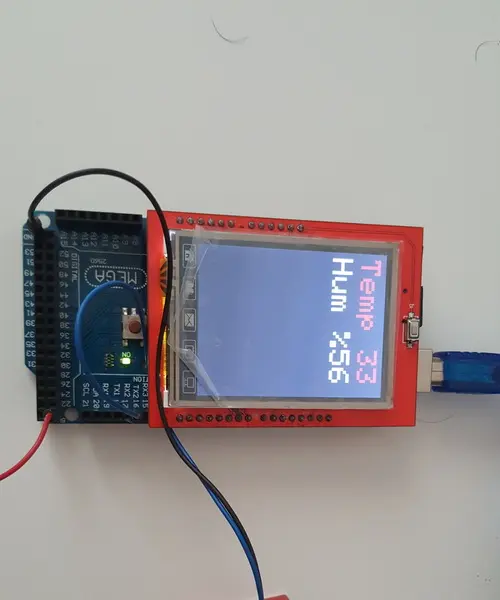

بمجرد توصيل الدرع ، يمكنك تشغيل Arduino باستخدام كابل USB متصل بجهاز الكمبيوتر الخاص بك أو مصدر طاقة خارجي. يجب أن تضيء شاشة TFT ، مما يشير إلى أنها تتلقى الطاقة.

فهم تكوين الدبوس

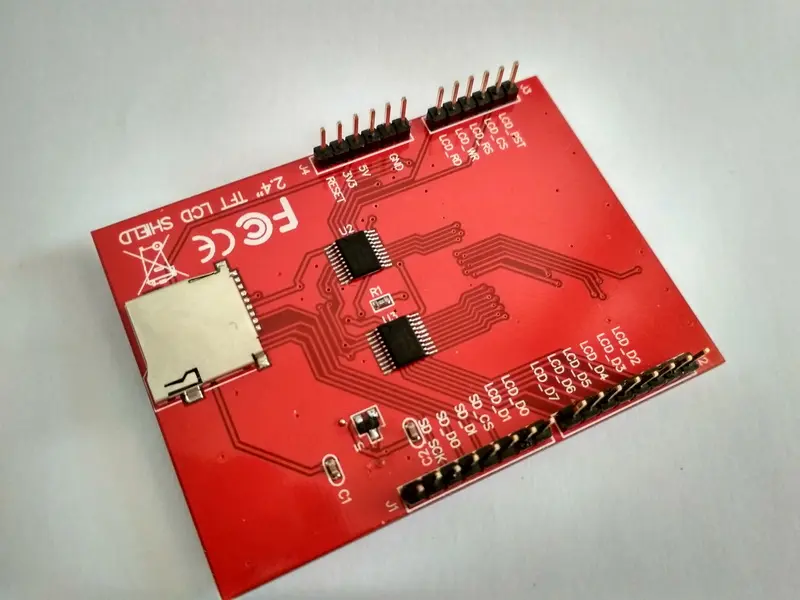

يستخدم درع شاشة 2.4 TFT LCD عادة عدة دبابيس على Arduino للاتصال. يعد فهم تكوينات الدبوس هذه أمرا ضروريا لبرمجة الشاشة بشكل صحيح. فيما يلي نظرة عامة موجزة على تعيينات الدبوس الشائعة:

- VCC: مصدر الطاقة (عادة 5 فولت)

- GND: اتصال أرضي

- CS: تحديد رقاقة (يستخدم لاتصال SPI)

- DC / RS: تحديد البيانات / الأمر

- WR: كتابة الإشارة

- RD: قراءة الإشارة

- RST: إعادة تعيين الإشارة

قد تختلف هذه المسامير قليلا اعتمادا على الطراز المحدد لدرع TFT الذي تستخدمه ، لذلك من الجيد دائما الرجوع إلى ورقة البيانات أو الوثائق المرفقة مع الدرع الخاص بك.

برمجة Arduino

الخطوة 1: قم بتثبيت المكتبات المطلوبة

للتحكم في شاشة 2.4 TFT LCD ، ستحتاج إلى تثبيت مكتبات محددة في Arduino IDE. المكتبات الأكثر استخداما لشاشات TFT هي:

- مكتبة Adafruit GFX: توفر هذه المكتبة مكتبة رسومات أساسية لرسم الأشكال والنصوص والصور.

- مكتبة ILI9341 Adafruit: تم تصميم هذه المكتبة خصيصا لبرنامج تشغيل شاشة TFT ILI9341 ، والذي يشيع استخدامه في دروع 2.4 TFT LCD.

لتثبيت هذه المكتبات ، اتبع الخطوات التالية:

1. افتح Arduino IDE.

2. انتقل إلى رسم تخطيطي > تضمين مكتبة > إدارة المكتبات.

3. في مدير المكتبة ، ابحث عن "Adafruit GFX" و "Adafruit ILI9341".

4. انقر فوق الزر "تثبيت" لكل مكتبة.

الخطوة 2: كتابة الكود

بمجرد تثبيت المكتبات ، يمكنك البدء في كتابة الكود للتحكم في شاشة TFT. سيتضمن الرمز عادة تهيئة الشاشة وإعداد شاشة اللمس (إن أمكن) وتحديد وظائف رسم الرسومات أو عرض النص.

فيما يلي مخطط عام لما قد يتضمنه الرمز الخاص بك:

- التهيئة: قم بإعداد العرض وتهيئة المكتبات.

- وظائف العرض: قم بإنشاء وظائف لرسم الأشكال أو عرض النص أو إظهار الصور.

- معالجة الشاشة التي تعمل باللمس: إذا كانت الشاشة تحتوي على شاشة تعمل باللمس ، فقم بتضمين رمز للتعامل مع أحداث اللمس.

الخطوة 3: تحميل الرمز

بعد كتابة التعليمات البرمجية الخاصة بك ، قم بتوصيل Arduino بجهاز الكمبيوتر الخاص بك عبر USB وقم بتحميل الرمز باستخدام Arduino IDE. بمجرد التحميل ، يجب أن تبدأ شاشة TFT في عرض الرسومات أو النص كما هو محدد في التعليمات البرمجية الخاصة بك.

اختبار الإعداد الخاص بك

بعد تحميل الرمز ، حان الوقت لاختبار الإعداد الخاص بك. يجب أن ترى الشاشة تضيء وتعرض الرسومات أو النص الذي قمت ببرمجته. إذا كانت الشاشة لا تعمل كما هو متوقع ، فتحقق مما يلي:

- تأكد من تثبيت الدرع بشكل صحيح على Arduino.

- تحقق من تثبيت المكتبات الصحيحة.

- تحقق جيدا من تعيينات الأسلاك والسن في الكود.

الميزات المتقدمة

بمجرد توصيل درع شاشة 2.4 TFT LCD بنجاح مع Arduino ، يمكنك استكشاف المزيد من الميزات المتقدمة:

استخدام الصور

إذا كان درع TFT الخاص بك يحتوي على فتحة بطاقة microSD ، فيمكنك تخزين الصور على البطاقة وعرضها على الشاشة. تسمح هذه الميزة برسومات وواجهات مستخدم أكثر تعقيدا.

وظيفة شاشة اللمس

إذا كانت شاشة العرض تتضمن شاشة تعمل باللمس، فيمكنك إضافة تفاعل إلى مشاريعك. يمكن القيام بذلك عن طريق اكتشاف أحداث اللمس والاستجابة وفقا لذلك ، مثل تغيير الشاشات أو تشغيل الإجراءات بناء على إدخال المستخدم.

إنشاء واجهات مستخدم

مع القدرة على عرض الرسومات والتعامل مع الإدخال باللمس ، يمكنك إنشاء واجهات مستخدم متطورة لمشاريعك. يمكن أن يشمل ذلك الأزرار والمنزلقات والعناصر التفاعلية الأخرى التي تعزز تجربة المستخدم.

استكشاف المشكلات الشائعة وإصلاحها

حتى مع الإعداد الدقيق ، قد تواجه مشكلات عند التفاعل مع شاشة TFT الخاصة بك مع Arduino. فيما يلي بعض المشكلات الشائعة وحلولها:

- لا يتم تشغيل الشاشة: تحقق من توصيلات الطاقة وتأكد من تثبيت الدرع بشكل صحيح على Arduino.

- لا يتم عرض الرسومات بشكل صحيح: تحقق من أنك تستخدم المكتبات الصحيحة وأن التعليمات البرمجية الخاصة بك قد تم تكوينها بشكل صحيح للشاشة.

- شاشة اللمس لا تستجيب: تأكد من أن شاشة اللمس سلكية بشكل صحيح وأنك قمت بتضمين الرمز اللازم للتعامل مع أحداث اللمس.

في الختام

إن

ربط درع شاشة TFT LCD مقاس 2.4 ب Arduino يفتح عالما من الاحتمالات لمشاريعك. مع القدرة على عرض الرسومات والنصوص وحتى التعامل مع الإدخال باللمس ، يمكنك إنشاء تطبيقات تفاعلية وجذابة بصريا. سواء كنت تقوم ببناء شاشة عرض بسيطة أو واجهة مستخدم معقدة ، فإن درع شاشة 2.4 TFT LCD هو أداة متعددة الاستخدامات لأي متحمس للإلكترونيات.
