كيف يمكنك إنشاء صور مذهلة باستخدام شاشات Arduino TFT؟

مقدمة

في عالم الإلكترونيات والبرمجة ، برز Arduino كمنصة قوية للهواة والمهنيين على حد سواء. يتيح تعدد استخداماته للمستخدمين إنشاء مجموعة واسعة من المشاريع ، من وميض LED البسيط إلى الروبوتات المعقدة. أحد أكثر جوانب Arduino إثارة هو قدرته على التفاعل مع تقنيات العرض المختلفة ، وخاصة شاشات TFT (ترانزستور الأغشية الرقيقة). توفر هذه الشاشات ألوانا نابضة بالحياة ودقة عالية ، مما يجعلها مثالية لإنشاء صور مذهلة في مشاريعك. في هذه المقالة ، سوف نستكشف كيفية تسخير قوة شاشات Arduino و TFT لإنشاء مخرجات مرئية رائعة.

فهم تقنية TFT LCD

تعد تقنية TFT LCD تقدما كبيرا على شاشات LCD التقليدية. على عكس شاشات LCD القياسية ، التي تستخدم مصفوفة سلبية للتحكم في وحدات البكسل ، تستخدم شاشات TFT تقنية المصفوفة النشطة. هذا يعني أن كل بكسل يتم التحكم فيه بواسطة ترانزستور مخصص ، مما يسمح بأوقات استجابة أسرع وجودة صورة أفضل. والنتيجة هي شاشة يمكنها عرض ألوان غنية وصور حادة ، مما يجعلها مثالية للتطبيقات التي تتطلب رسومات مفصلة.

تتمثل إحدى الفوائد الرئيسية لاستخدام شاشات TFT في مشاريع Arduino الخاصة بك في قدرتها على عرض مجموعة واسعة من الألوان. يمكن أن تعرض معظم شاشات TFT 65,536 لونا أو أكثر ، مما يوفر تجربة بصرية نابضة بالحياة. بالإضافة إلى ذلك ، عادة ما تتمتع شاشات TFT بدقة أعلى من شاشات LCD القياسية ، مما يسمح برسومات ونصوص أكثر تفصيلا.

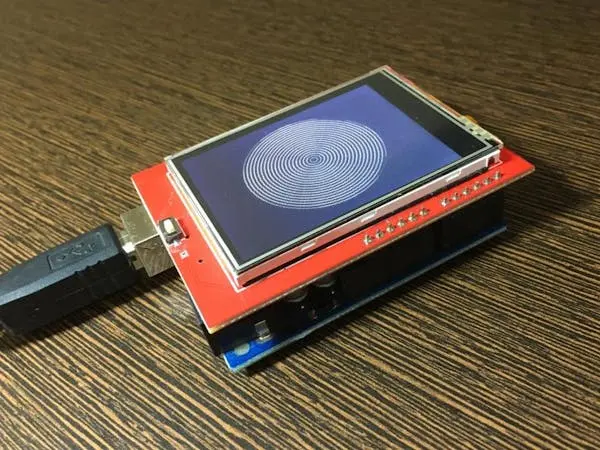

الشروع في العمل مع شاشات Arduino و TFT

لبدء استخدام شاشات Arduino و TFT ، ستحتاج إلى بعض المكونات الأساسية. أولا ، ستحتاج إلى لوحة Arduino ، مثل Arduino Uno أو Mega. بعد ذلك ، ستحتاج إلى وحدة عرض TFT LCD. تشمل النماذج الشائعة ILI9341 و ST7735 ، والتي تستخدم على نطاق واسع في مشاريع مختلفة.

المكونات المطلوبة

1. لوحة Arduino: اختر لوحة Arduino التي تناسب احتياجات مشروعك.

2. وحدة عرض TFT LCD: حدد شاشة TFT متوافقة ، مثل ILI9341.

3. اللوح وأسلاك المرور: لإجراء اتصالات بين Arduino والشاشة.

4. مزود الطاقة: تأكد من أن Arduino والشاشة لديهما طاقة كافية.

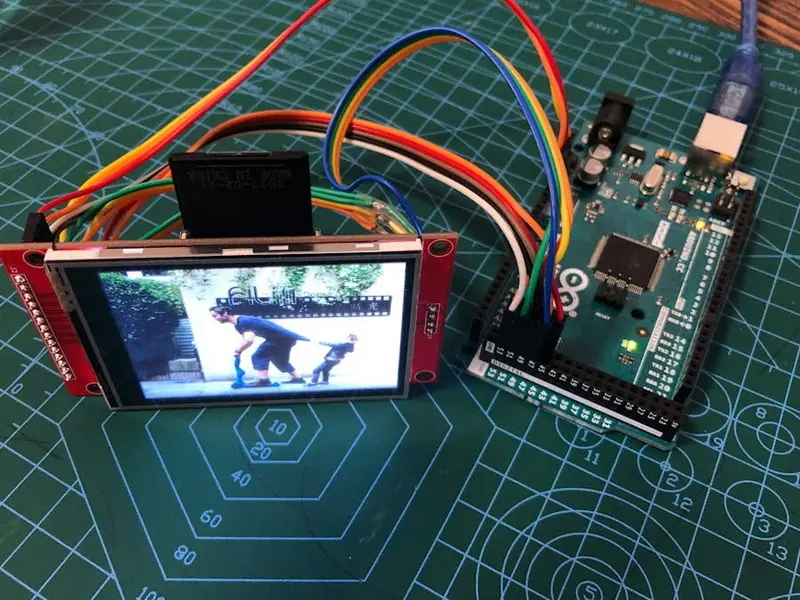

الأسلاك والتوصيلات الأساسية

يعد توصيل شاشة TFT ب Arduino أمرا بسيطا نسبيا. فيما يلي دليل أسلاك بسيط لشاشة ILI9341 TFT:

- VCC إلى Arduino 5V

- GND إلى Arduino GND

- CS إلى Arduino pin 10

- إعادة تعيين إلى Arduino pin 9

- DC / RS إلى Arduino pin 8

- SDI (MOSI) إلى Arduino pin 11

- SCK إلى Arduino pin 13

بمجرد إجراء الاتصالات ، تكون جاهزا لبدء برمجة Arduino للتحكم في شاشة TFT.

برمجة شاشة TFT

لبرمجة شاشة TFT ، ستحتاج إلى استخدام Arduino IDE وتثبيت المكتبات اللازمة. المكتبة الأكثر استخداما لشاشات TFT هي مكتبة Adafruit GFX ، جنبا إلى جنب مع المكتبة المحددة لطراز العرض الخاص بك (على سبيل المثال ، Adafruit ILI9341).

دليل خطوة بخطوة

1. تثبيت المكتبات: افتح Arduino IDE ، وانتقل إلى رسم تخطيطي > تضمين مكتبة > إدارة المكتبات. ابحث عن "Adafruit GFX" و "Adafruit ILI9341" وقم بتثبيتهما.

2. اكتب برنامجك الأول: ابدأ ببرنامج بسيط لعرض النص على الشاشة.

3. قم بتحميل الرمز: قم بتوصيل Arduino بجهاز الكمبيوتر الخاص بك وقم بتحميل الرمز. يجب أن ترى "مرحبا ، Arduino TFT!" معروضة على الشاشة.

الميزات والمشاريع المتقدمة

بمجرد أن تشعر بالراحة مع الأساسيات ، يمكنك استكشاف الميزات المتقدمة لشاشات TFT. تأتي العديد من شاشات TFT مع إمكانيات اللمس ، مما يسمح لك بإنشاء مشاريع تفاعلية.

الاستفادة من إمكانيات اللمس

لاستخدام وظائف اللمس ، ستحتاج إلى مكتبة شاشة تعمل باللمس متوافقة. تعد مكتبة Adafruit TouchScreen خيارا شائعا. إليك كيفية إعداده:

1. قم بتثبيت مكتبة شاشة اللمس: على غرار المكتبات السابقة ، قم بتثبيت مكتبة Adafruit TouchScreen من خلال مدير المكتبة.

2. قم بتوصيل شاشة اللمس: اتبع تعليمات الأسلاك المرفقة مع وحدة شاشة اللمس.

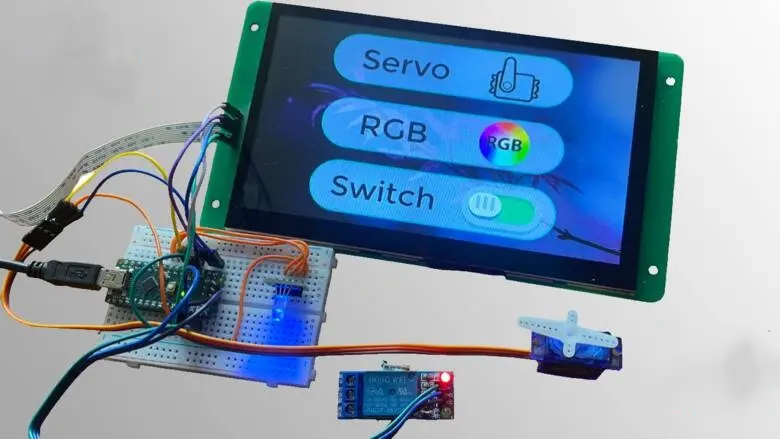

إنشاء مشاريع تفاعلية

باستخدام إمكانيات اللمس ، يمكنك إنشاء العديد من المشاريع التفاعلية ، مثل:

- الألعاب: تطوير ألعاب بسيطة مثل Tic-Tac-Toe أو مطابقة الذاكرة.

- تصور البيانات: قم بإنشاء لوحات معلومات لعرض بيانات المستشعر في الوقت الفعلي.

- واجهات المستخدم: تصميم واجهات مخصصة للتحكم في الأجهزة أو الإعدادات.

استكشاف المشكلات

الشائعة وإصلاحهاأثناء العمل مع شاشات TFT ، قد تواجه بعض المشكلات الشائعة. فيما يلي بعض النصائح لمساعدتك في استكشاف الأخطاء وإصلاحها:

- لا يتم تشغيل الشاشة: تحقق من الأسلاك وتأكد من أن الشاشة تتلقى الطاقة.

- أحرف القمامة على الشاشة: يشير هذا غالبا إلى وجود مشكلة في الاتصال. تحقق جيدا من اتصالات رقم التعريف الشخصي وإعدادات المكتبة.

- لا يستجيب اللمس: تأكد من معايرة شاشة اللمس بشكل صحيح وأنك تستخدم المكتبة الصحيحة.

في الختام

يفتح إنشاء صور مذهلة باستخدام شاشات Arduino TFT عالما من الاحتمالات لمشاريعك. بفضل ألوانها النابضة بالحياة ودقتها العالية ، يمكن لشاشات TFT تحسين تجربة المستخدم وجعل مشاريعك مميزة. من خلال فهم التكنولوجيا ، والبدء في المكونات الصحيحة ، واستكشاف الميزات المتقدمة ، يمكنك إطلاق العنان للإمكانات الكاملة لشاشات Arduino و TFT.

أثناء شروعك في رحلتك مع شاشات Arduino و TFT ، تذكر أن تجرب وتستمتع. المجتمع شاسع ، وهناك عدد لا يحصى من الموارد المتاحة لمساعدتك على طول الطريق. سواء كنت مبتدئا أو مطورا متمرسا ، فهناك دائما شيء جديد لتتعلمه وتبته.

الأسئلة المتداولة

1. ما هو الفرق بين شاشات TFT و LCD؟

تستخدم شاشات TFT تقنية مصفوفة نشطة ، مما يسمح بأوقات استجابة أسرع واستنساخ ألوان أفضل مقارنة بشاشات LCD التقليدية ، التي تستخدم مصفوفة سلبية.

2. هل يمكنني استخدام شاشة TFT مع أي لوحة Arduino؟

تتوافق معظم شاشات TFT مع لوحات Arduino الشائعة مثل Uno و Mega و Leonardo. ومع ذلك ، تحقق دائما من مواصفات الشاشة واللوحة للتأكد من توافقها.

3. كيف أقوم بتوصيل شاشة TFT ب Arduino الخاص بي؟

يمكنك توصيل شاشة TFT باستخدام أسلاك التوصيل بالدبابيس المناسبة على Arduino. راجع ورقة بيانات الشاشة للحصول على تعليمات الأسلاك المحددة.

4. ما هي المكتبات التي أحتاجها لاستخدام شاشة TFT مع Arduino؟

ستحتاج عادة إلى مكتبة Adafruit GFX ومكتبة محددة لطراز العرض الخاص بك ، مثل Adafruit ILI9341.

5. هل يمكنني عرض الصور على شاشة TFT؟

نعم ، يمكنك عرض الصور على شاشة TFT عن طريق تحميلها من ذاكرة Arduino أو بطاقة SD ، اعتمادا على إمكانيات الشاشة.

باتباع هذا الدليل ، يمكنك إنشاء مشاريع مذهلة بصريا تستفيد من قوة شاشات Arduino و TFT ، مما يعزز مهاراتك وإبداعك في عالم الإلكترونيات.
