كيف أقوم بتوصيل شاشة تعمل باللمس بالسعة بوحدة التحكم الدقيقة الخاصة بي؟

قد يبدو دمج شاشة تعمل باللمس بالسعة مع متحكم دقيق أمرا شاقا ، ولكن مع النهج والفهم الصحيحين ، يمكن أن تكون عملية مباشرة. تستخدم شاشات اللمس السعوية على نطاق واسع في الأجهزة الحديثة نظرا لاستجابتها وواجهاتها سهلة الاستخدام. ستوجهك هذه المقالة خلال خطوات توصيل شاشة تعمل باللمس بالسعة بوحدة التحكم الدقيقة الخاصة بك ، مع التركيز على المكونات الضرورية والأسلاك والترميز واستكشاف الأخطاء وإصلاحها.

فهم شاشات اللمس السعوية

تعمل الشاشات التي تعمل باللمس بالسعة على أساس مبدأ السعة ، وهو قدرة المادة على تخزين شحنة كهربائية. عندما يلمس إصبع الشاشة ، فإنه يغير المجال الكهروستاتيكي المحلي ، مما يسمح للشاشة باكتشاف اللمس. على عكس الشاشات المقاومة ، التي تتطلب ضغطا ، تستجيب الشاشات السعوية للخصائص الكهربائية لجسم الإنسان.

أنواع شاشات اللمس السعوية

يوجد نوعان بشكل عام من شاشات اللمس السعوية:

- شاشات اللمس السعوية المتوقعة (PCT): تستخدم هذه بشكل شائع في الهواتف الذكية والأجهزة اللوحية. يمكنهم اكتشاف اللمسات المتعددة في وقت واحد (اللمس المتعدد) وتوفير وضوح وحساسية عالية. تتضمن التكنولوجيا شبكة من الطبقات الموصلة التي تشكل مكثفات عند تقاطعاتها.

- شاشات اللمس السعوية السطحية: تحتوي هذه الشاشات على طبقة موصلة واحدة على السطح. يمكنهم اكتشاف اللمس ولكنهم عادة ما يدعمون التفاعلات بلمسة واحدة فقط. غالبا ما يتم استخدامها في التطبيقات التي تكون فيها التكلفة عاملا.

المكونات المطلوبة

لتوصيل شاشة تعمل باللمس بالسعة بوحدة التحكم الدقيقة ، ستحتاج إلى:

- شاشة تعمل باللمس بالسعة: تأكد من أنها تدعم بروتوكول اتصال متوافق مع وحدة التحكم الدقيقة (I2C أو SPI).

- متحكم دقيق: اختر واحدا يتمتع بقوة معالجة وذاكرة كافية (على سبيل المثال ، Arduino و Raspberry Pi).

- أسلاك العبور: لإجراء اتصالات بين المكونات.

- اللوح: للنماذج الأولية واختبار اتصالاتك.

- مزود الطاقة: تأكد من أن لديك الجهد الصحيح لكل من المتحكم الدقيق وشاشة اللمس.

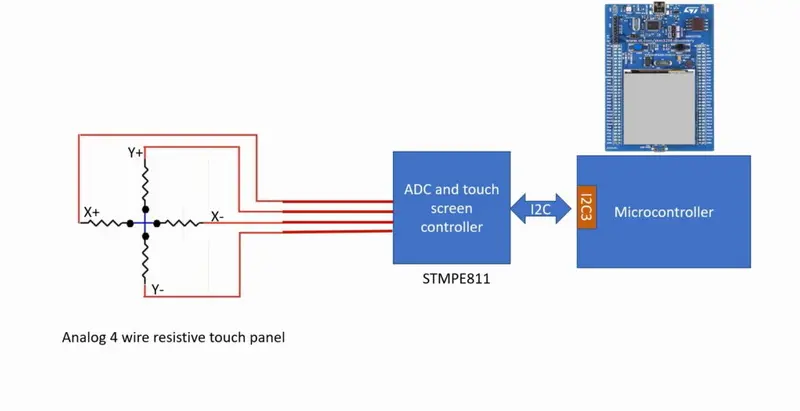

Pinout شاشة تعمل باللمس بالسعة

يعد فهم pinout لشاشة اللمس السعوية أمرا بالغ الأهمية لإجراء التوصيلات الصحيحة. عادة ما تجد:

- VCC: دبوس إمداد الطاقة (عادة +3.3 فولت أو +5 فولت).

- GND: دبوس أرضي.

- SDA: خط بيانات تسلسلي لاتصال I2C.

- SCL: خط الساعة التسلسلية لاتصال I2C.

- INT: دبوس المقاطعة (اختياري) لإخطار المتحكم الدقيق بأحداث اللمس.

ارجع إلى ورقة بيانات شاشة اللمس الخاصة بك للحصول على تكوينات الدبوس الدقيقة.

دليل الاتصال خطوة بخطوة

1. اجمع مكوناتك تأكد

من أن لديك جميع المكونات الضرورية جاهزة. يتضمن ذلك شاشة اللمس السعوية ، ووحدة التحكم الدقيقة ، وأسلاك العبور ، ولوح التجارب.

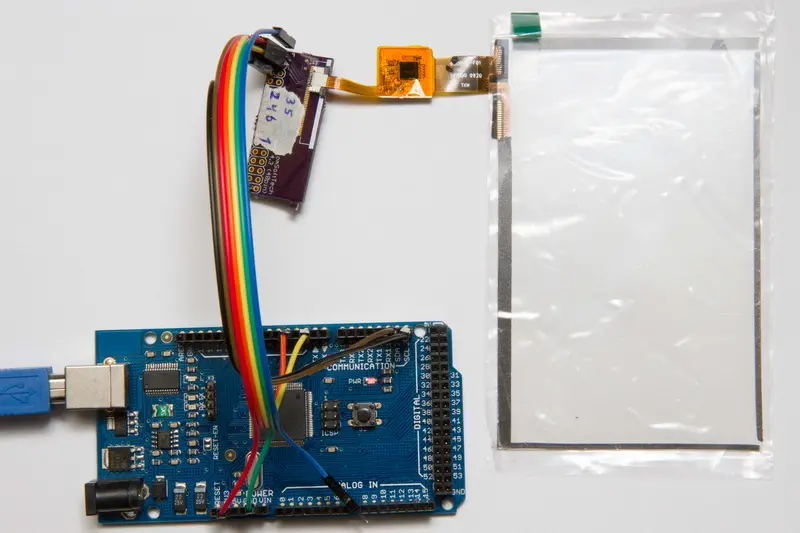

2. قم بتوصيل شاشة اللمس

باستخدام أسلاك التوصيل ، قم بتوصيل دبابيس شاشة اللمس السعوية بوحدة التحكم الدقيقة وفقا لنقطة التوصيل الخاصة بها:

- قم بتوصيل VCC بمصدر الطاقة (+ 3.3 فولت أو + 5 فولت).

- قم بتوصيل GND بالأرض.

- لاتصال I2C:

- قم بتوصيل SDA بدبوس SDA المقابل على وحدة التحكم الدقيقة الخاصة بك.

- قم بتوصيل SCL بدبوس SCL المقابل على وحدة التحكم الدقيقة الخاصة بك.

- إذا كان ذلك ممكنا، قم بتوصيل INT بدبوس إدخال رقمي على وحدة التحكم الدقيقة الخاصة بك.

3. اعتبارات مصدر الطاقة

تأكد من تشغيل كل من المتحكم الدقيق وشاشة اللمس السعوية بشكل صحيح. تحقق من متطلبات الجهد الخاصة بهم وتأكد من تطابقها.

4. تثبيت المكتبات المطلوبة

اعتمادا على النظام الأساسي للمتحكم الدقيق (على سبيل المثال ، Arduino) ، قد تحتاج إلى تثبيت المكتبات التي تدعم شاشات اللمس السعوية. غالبا ما توفر المكتبات وظائف لتهيئة الشاشة وقراءة بيانات اللمس.

فهم بروتوكولات الاتصال عادة

ما تتصل شاشات اللمس السعوية بوحدات التحكم الدقيقة باستخدام إما I2C (الدائرة المتكاملة المتكاملة) أو SPI (الواجهة الطرفية التسلسلية).

I2C Communication

I2C هو بروتوكول اتصال ثنائي الأسلاك يسمح لأجهزة متعددة بالاتصال عبر خطين فقط: SDA (خط البيانات) و SCL (خط الساعة). إنه مفيد بشكل خاص لتوصيل أجهزة استشعار وأجهزة متعددة دون الحاجة إلى العديد من المسامير على وحدة التحكم الدقيقة الخاصة بك.

تشمل مزايا I2C ما يلي:

- البساطة في الأسلاك بسبب قلة الاتصالات.

- القدرة على توصيل أجهزة متعددة باستخدام عناوين فريدة.

ومع ذلك ، فإن I2C له قيود في السرعة مقارنة ب SPI وقد لا يكون مناسبا للتطبيقات عالية السرعة.

SPI Communication

SPI هو بروتوكول اتصال أسرع يستخدم أربعة خطوط: MOSI (Master Out Slave In) ، MISO (Master In Slave Out) ، SCK (الساعة التسلسلية) ، و SS (تحديد الرقيق). يسمح بمعدلات نقل بيانات أعلى من I2C ولكنه يتطلب المزيد من المسامير على وحدة التحكم الدقيقة الخاصة بك.

تشمل مزايا SPI ما يلي:

- سرعات أعلى مناسبة للتطبيقات التي تتطلب تبادلا سريعا للبيانات.

- إمكانية الاتصال مزدوج الاتجاه الكامل.

ومع ذلك ، لا يدعم SPI العديد من الأجهزة مثل I2C بدون أجهزة إضافية مثل مضاعفات الإرسال أو مزيل تعدد الإرسال.

تصميم واجهة المستخدم الخاصة بك

بمجرد إنشاء اتصال بين شاشة اللمس السعوية ووحدة التحكم الدقيقة ، فقد حان الوقت لتصميم واجهة المستخدم (UI) الخاصة بك. تعمل واجهة المستخدم المصممة جيدا على تحسين تجربة المستخدم من خلال جعل التفاعلات بديهية وجذابة. فيما يلي بعض الاعتبارات:

تصميم التخطيط

فكر في كيفية تفاعل المستخدمين مع تطبيقك. تصميم الأزرار أو أشرطة التمرير أو عناصر التحكم الأخرى التي يسهل الوصول إليها واستخدامها. ضع في اعتبارك استخدام تخطيطات الشبكة أو التصميمات المرنة التي تتكيف مع أحجام الشاشات المختلفة إن أمكن.

ملاحظات مرئية

قدم ملاحظات مرئية عندما يتفاعل المستخدمون مع العناصر الموجودة على الشاشة. على سبيل المثال:

- تغيير ألوان الأزرار عند الضغط عليها.

- عرض الرسوم المتحركة أو الانتقالات عند التنقل بين الشاشات.

تساعد هذه الملاحظات المستخدمين على فهم أنه تم التعرف على مدخلاتهم.

اختبار واجهة المستخدم الخاصة بك

بعد تصميم واجهة المستخدم الخاصة بك ، قم بإجراء اختبار قابلية الاستخدام مع مستخدمين حقيقيين إن أمكن. اجمع التعليقات حول مدى سهولة الواجهة وقم بإجراء التعديلات بناء على تجارب المستخدم.

الميزات المتقدمة

بمجرد إتقان الوظائف الأساسية ، ضع في اعتبارك تنفيذ ميزات متقدمة مثل:

دعم اللمس المتعدد

إذا كانت شاشة اللمس السعوية تدعم اللمس المتعدد ، فقم بتنفيذ إيماءات مثل إجراءات الضغط للتكبير أو التمرير. يمكن أن تعزز هذه الميزات تفاعل المستخدم بشكل كبير من خلال توفير مزيد من التحكم في التطبيقات.

الإيماءات المخصصة

قم بتطوير إيماءات مخصصة مصممة خصيصا لاحتياجات تطبيقك. على سبيل المثال ، يمكن أن ينتقل التمرير إلى اليسار للخلف بينما قد يؤدي التمرير لليمين إلى فتح خيارات أو قوائم إعدادات إضافية.

التكامل مع أجهزة الاستشعار الأخرى

اجمع البيانات من أجهزة الاستشعار الأخرى (مثل مقاييس التسارع أو الجيروسكوبات) مع إدخال اللمس لمزيد من التطبيقات التفاعلية. على سبيل المثال، يمكن لعناصر التحكم المستندة إلى الإمالة إنشاء تجارب ألعاب غامرة أو تحسين التنقل في التطبيقات.

استكشاف المشكلات الشائعة وإصلاحها

إذا واجهت مشكلات أثناء الإعداد أو التشغيل ، فضع في اعتبارك نصائح استكشاف الأخطاء وإصلاحها التالية:

- تحقق من التوصيلات: تأكد من توصيل جميع الأسلاك بشكل صحيح وفقا لنقطة اللمس السعوية.

- التحقق من مصدر الطاقة: تأكد من أن كلا الجهازين يتلقان مستويات طاقة مناسبة.

- توافق المكتبة: تأكد من أنك تستخدم مكتبات متوافقة لإعداد أجهزتك المحددة.

- أدوات تصحيح الأخطاء: استخدم أدوات تصحيح الأخطاء مثل محللات المنطق لمراقبة الاتصال بين الأجهزة إذا لزم الأمر.

في الختام

يفتح توصيل شاشة تعمل باللمس بالسعة بمتحكم دقيق العديد من الاحتمالات لإنشاء تطبيقات تفاعلية. من خلال فهم المكونات المعنية ، واتباع إجراءات الاتصال المناسبة ، واستخدام المكتبات المناسبة ، وتصميم واجهة مستخدم سهلة الاستخدام ، يمكنك دمج هذه التقنية بنجاح في مشاريعك. يمكن أن تؤدي تجربة وظائف مختلفة إلى واجهات مستخدم مبتكرة تعزز تجربة المستخدم في التطبيقات المختلفة.

الأسئلة المتداولة

1. ما هي شاشة اللمس السعوية؟

تكتشف شاشة اللمس السعوية اللمس من خلال التغيرات في السعة الناتجة عن وجود الإصبع بالقرب من سطحه أو عليه.

2. كيف أختار متحكم متوافق؟

حدد متحكم دقيق يحتوي على طاقة معالجة وذاكرة كافية ويدعم بروتوكولات الاتصال مثل I2C أو SPI التي تستخدمها شاشة اللمس السعوية.

3. هل يمكنني استخدام شاشات لمس سعوية متعددة مع متحكم دقيق واحد؟

نعم ، ولكن تأكد من أن كل شاشة لها عنوان فريد إذا كان استخدام I2C أو إدارة شريحة SPI يختار بشكل مناسب.

4. ما هي المكتبات التي يجب أن أستخدمها في Arduino؟

تستخدم

المكتبات مثل Adafruit_GFX و Adafruit_TouchScreen بشكل شائع للتفاعل مع شاشات اللمس السعوية على منصات Arduino.

5. كيف يمكنني استكشاف أخطاء الشاشات غير المستجيبة وإصلاحها؟

تحقق من جميع التوصيلات مقابل مخطط pinout للشاشة السعوية التي تعمل باللمس ، وتحقق من مستويات إمداد الطاقة ، وتأكد من تهيئة التعليمات البرمجية الخاصة بك لجميع المكونات بشكل صحيح.

باتباع هذه الإرشادات ومعالجة الأسئلة الشائعة حول دمج شاشات اللمس السعوية مع وحدات التحكم الدقيقة ، يمكنك الشروع في إنشاء مشاريع جذابة تستخدم تقنية شاشة اللمس الحديثة بشكل فعال. من خلال الممارسة والإبداع ، يمكنك تطوير تطبيقات تتراوح من الواجهات البسيطة إلى الأنظمة المعقدة التي تستفيد من الميزات المتقدمة مثل إمكانات اللمس المتعدد وتكامل المستشعر. مع تطور التكنولوجيا ، سيؤدي البقاء على اطلاع دائم بالتطورات الجديدة في تقنية الشاشات التي تعمل باللمس بالسعة إلى تعزيز إمكانات مشاريعك وسهولة استخدامها.
