كيف تحصل على نص التمرير على شاشة LCD؟

تستخدم شاشات الكريستال السائل (LCDs) على نطاق واسع في الأجهزة الإلكترونية لإظهار المعلومات بوضوح وكفاءة. إحدى الميزات الشائعة التي تعزز الجاذبية المرئية وسهولة استخدام شاشات LCD هي تمرير النص. يسمح تمرير النص بعرض الرسائل الطويلة في مساحة محدودة عن طريق تحريك النص عبر الشاشة. تستكشف هذه المقالة كيف يمكنك الحصول على تمرير نص LCD عبر الشاشة ، مع التركيز على الطرق المختلفة وتقنيات البرمجة واعتبارات الأجهزة والأمثلة العملية ، لا سيما مع وحدات التحكم الدقيقة Arduino.

فهم شاشات LCD وتمرير النص

ما هي شاشة LCD؟

شاشة LCD تعني شاشة الكريستال السائل ، وهي تقنية عرض مسطحة تستخدم بلورات سائلة معدلة بواسطة التيارات الكهربائية لإنتاج صور مرئية. شاشات LCD شائعة في الآلات الحاسبة والساعات الرقمية والشاشات والأنظمة المدمجة. تعرض شاشات LCD للأحرف، مثل طرازات 16 × 2 أو 20 × 4، نصا في صفوف وأعمدة وتستخدم بشكل متكرر مع وحدات التحكم الدقيقة لواجهات المستخدم.

لماذا تمرير النص على شاشة LCD؟

نظرا لأن شاشات LCD لها مساحة أحرف محدودة (على سبيل المثال، 16 حرفا لكل سطر على شاشة LCD مقاس 16 × 2)، فإن عرض الرسائل الطويلة يتطلب طريقة لإظهار النص خارج المنطقة المرئية. يتيح تمرير النص عرض الرسائل الأطول من عرض العرض عن طريق تحريك النص أفقيا عبر الشاشة. تعمل هذه التقنية على تحسين قابلية القراءة وتوفر تجربة مستخدم ديناميكية.

يعد تمرير النص مفيدا بشكل خاص في تطبيقات مثل الساعات الرقمية وأكشاك المعلومات واللوحات الإعلانية الإلكترونية ولوحات التحكم المدمجة حيث تكون المساحة محدودة ولكن كمية المعلومات المراد عرضها كبيرة. يساعد على تجنب اقتطاع الرسائل ويحافظ على جاذبية الشاشة وغنية بالمعلومات.

طرق الحصول على تمرير نص LCD عبر الشاشة

هناك طريقتان أساسيتان لتحقيق تمرير النص على شاشة LCD:

1. استخدام أوامر LCD المدمجة ووظائف المكتبة تدعم

العديد من وحدات تحكم LCD ، مثل Hitachi HD44780 الشهير ، الأوامر التي يمكنها تمرير الشاشة بأكملها إلى اليسار أو اليمين. توفر مكتبات البرمجة ، مثل مكتبة LiquidCrystal الخاصة ب Arduino ، وظائف مثل "scrollDisplayLeft()" و "scrollDisplayRight()" التي تستخدم هذه الأوامر.

تقوم هذه الأوامر المضمنة بنقل جميع الأحرف المرئية في وقت واحد، مما يخلق تأثير تمرير سلس دون إعادة كتابة محتوى العرض يدويا. هذه الطريقة واضحة وفعالة ، خاصة بالنسبة للتطبيقات البسيطة حيث يتم تمرير محتوى العرض بالكامل بشكل موحد.

تتمثل ميزة هذا النهج في أنه يتطلب الحد الأدنى من التعليمات البرمجية ويستفيد من إمكانيات أجهزة وحدة التحكم في LCD. ومع ذلك ، قد يفتقر إلى المرونة إذا كنت تريد تمرير جزء فقط من الشاشة أو لديك سلوكيات تمرير أكثر تعقيدا.

2. برمجة حركة النص يدويا

بدلا من ذلك ، يمكنك برمجة تأثير التمرير يدويا عن طريق التحكم في موضع المؤشر وإعادة كتابة أجزاء من النص في مواضع مختلفة على شاشة LCD. تتضمن هذه الطريقة:

- عرض سلسلة فرعية من الرسالة تناسب عرض الشاشة.

- إزاحة نافذة السلسلة الفرعية بمقدار حرف واحد في كل خطوة.

- تحديث الشاشة بالسلسلة الفرعية الجديدة لمحاكاة التمرير.

يوفر هذا الأسلوب مزيدا من التحكم في سلوك التمرير، مثل تمرير الأسطر الفردية بشكل مستقل أو تخصيص سرعة التمرير واتجاهه. كما يسمح بتأثيرات أكثر تعقيدا مثل التمرير ثنائي الاتجاه أو التوقف مؤقتا عند نقاط معينة أو تمرير رسائل متعددة بالتتابع.

في حين أن هذه الطريقة تتطلب مزيدا من جهد البرمجة وإدارة التوقيت الدقيقة ، إلا أنها قابلة للتكيف بدرجة كبيرة مع حالات الاستخدام المختلفة وأحجام العرض.

كيفية تنفيذ نص التمرير على شاشة LCD باستخدام وحدات التحكم الدقيقة Arduino Arduino

هي منصات شائعة للتحكم في شاشات LCD وتنفيذ نص التمرير. يوجد أدناه دليل مفصل حول كيفية تمرير نص LCD عبر الشاشة باستخدام Arduino.

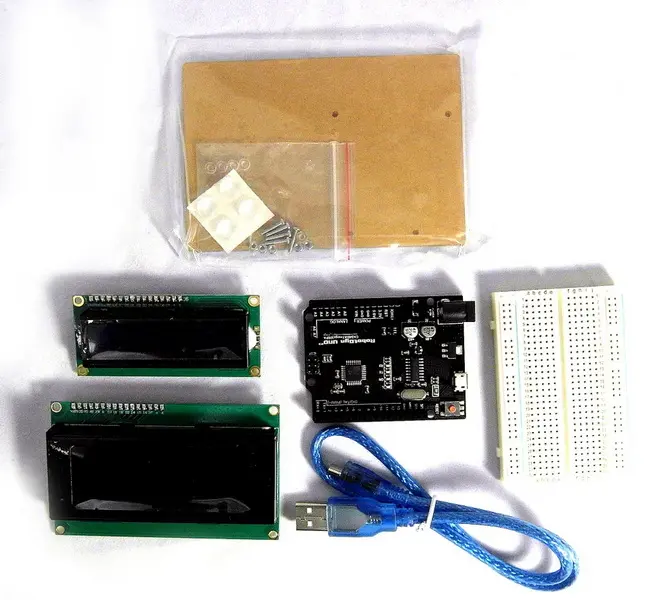

المكونات المطلوبة

لإنشاء شاشة عرض نصية قابلة للتمرير ، تحتاج عادة إلى المكونات التالية:

- لوحة Arduino (على سبيل المثال ، Arduino Uno أو Mega أو Nano)

- شاشة LCD للأحرف (عادة 16 × 2 أو 20 × 4)

- مقياس الجهد (لضبط التباين)

- أسلاك التوصيل ولوح التجارب للتوصيلات

- اختياري: وحدة I2C LCD للأسلاك المبسطة وعدد أقل من المسامير

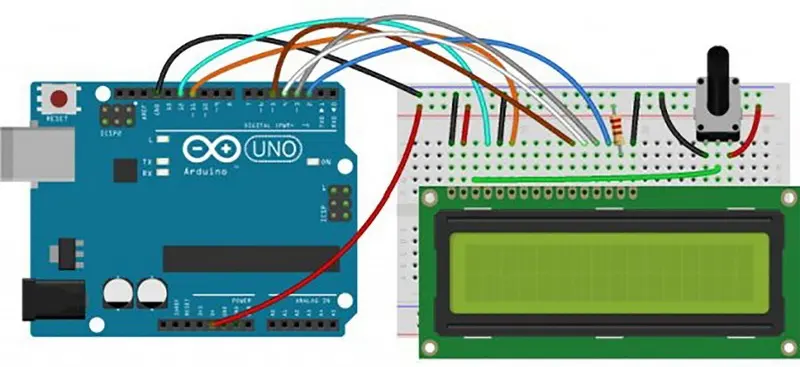

المستخدمة توصيل شاشة LCD إلى Arduino

تعتمد الأسلاك على نوع شاشة LCD. بالنسبة لشاشة LCD قياسية مقاس 16 × 2 مع وحدة تحكم HD44780 ، يمكنك توصيل العديد من المسامير الرقمية من Arduino ببيانات LCD ودبابيس التحكم. يتم توصيل مقياس الجهد بدبوس تباين شاشة LCD لضبط الرؤية.

يعمل استخدام وحدة I2C على تبسيط الأسلاك عن طريق تقليل عدد التوصيلات إلى أربعة فقط: خطوط الطاقة والأرض وSDA و SCL. هذا الإعداد مفيد بشكل خاص للمشاريع ذات الدبابيس المحدودة المتاحة.

تقنيات برمجة تمرير النص

عند برمجة نص التمرير ، فإن المفتاح هو تحديث محتوى العرض بشكل مستمر في حلقة ، وتحويل الجزء المرئي من الرسالة خطوة بخطوة. يمكنك إما استخدام أوامر التمرير المضمنة في وحدة تحكم LCD أو تحديث النص يدويا عن طريق طباعة سلاسل فرعية للرسالة.

للحصول على تمرير نص LCD عبر الشاشة بسلاسة ، من المهم إدارة التوقيت بعناية. يضمن تقديم تأخير بين كل خطوة تمرير تحرك النص بسرعة قابلة للقراءة. يمكن أن يؤدي التمرير السريع جدا إلى صعوبة قراءة النص ، بينما قد يؤدي التمرير البطيء جدا إلى ملل المشاهد.

عند التحكم يدويا في التمرير ، يقوم البرنامج باستخراج مقطع من الرسالة الكاملة يناسب عرض العرض وينقل هذه النافذة إلى الأمام بمقدار حرف واحد لكل تكرار. عند الوصول إلى نهاية الرسالة ، تتم إعادة تعيين النافذة إلى البداية ، مما يؤدي إلى إنشاء حلقة مستمرة.

يعد استخدام وحدات I2C LCD لتمرير النص

وحدات

I2C LCD خيارا شائعا لمشاريع Arduino لأنها تقلل من عدد المسامير المطلوبة للتحكم في الشاشة. بدلا من المسامير الرقمية المتعددة ، تتصل شاشة LCD عبر ناقل I2C باستخدام خطي بيانات فقط.

تظل عملية تمرير نص LCD عبر الشاشة كما هي من الناحية المفاهيمية مع شاشات LCD I2C. يكمن الاختلاف الرئيسي في بروتوكول الاتصال والمكتبة المستخدمة. توفر المكتبات المصممة لشاشات LCD I2C وظائف مماثلة لمكتبات LCD القياسية ، بما في ذلك القدرة على تمرير الشاشة إلى اليسار أو اليمين.

يمكن أن يؤدي استخدام وحدات I2C إلى تبسيط الأسلاك وتحرير دبابيس Arduino لأجهزة الاستشعار أو المخرجات الأخرى ، مما يجعلها مثالية للمشاريع الأكثر تعقيدا.

نصائح لتمرير نص فعال على شاشة LCD

لإنشاء عرض نصي تمرير ممتع بصريا وعملي، ضع في اعتبارك النصائح التالية:

ضبط سرعة التمرير

تحكم في التأخير بين خطوات التمرير لتحقيق التوازن بين قابلية القراءة والنعومة. يعد التأخير بضع مئات من المللي ثانية لكل خطوة أمرا شائعا ، ولكن يمكنك ضبط ذلك بناء على طول الرسالة وسرعة قراءة المشاهد.

استخدام مساحات الحشو

تساعد إضافة مسافات قبل الرسالة وبعدها في إنشاء تأثير تمرير سلس حيث يبدو النص وكأنه يدخل ويخرج من الشاشة بشكل طبيعي بدلا من القفز فجأة للداخل والخارج.

تجنب المسح المفرط

يمكن أن يؤدي مسح الشاشة بالكامل في كثير من الأحيان إلى الوميض. بدلا من ذلك، حاول الكتابة فوق الأحرف أو استخدام موضع المؤشر لتحديث أجزاء الشاشة التي تتغير فقط.

التحكم في الاتجاه بالتمرير

بناء على التطبيق الخاص بك ، قد ترغب في تمرير النص إلى اليسار أو اليمين أو حتى ذهابا وإيابا. استخدم الأوامر أو المنطق المناسب للتحكم في اتجاه التمرير ليناسب الرسالة وتخطيط العرض.

التعامل مع خطوط متعددة

بالنسبة لشاشات LCD ذات الأسطر المتعددة ، يمكنك تمرير النص بشكل مستقل في كل سطر أو عرض رسائل مختلفة في وقت واحد. يتطلب ذلك إدارة مواضع المؤشر بعناية وتحديث محتوى كل سطر على حدة.

التحديات والحلول الشائعة

عند العمل على تمرير نص LCD عبر الشاشة ، قد تواجه العديد من التحديات الشائعة:

تداخل الرسالة وتكرارها

إذا تكررت الرسالة في وقت مبكر جدا أو تداخلت مع نفسها ، فقد يؤدي ذلك إلى إرباك المشاهدين. لمنع ذلك، أضف تباعدا كافيا في نهاية رسالتك قبل أن تعود إلى البداية. يعمل هذا التباعد كمنطقة عازلة ، مما يسمح للنص بالتمرير بالكامل خارج الشاشة قبل الظهور مرة أخرى.

الوميض وعرض القطع الأثرية

يحدث الوميض عند مسح الشاشة وإعادة رسمها بشكل متكرر. لتقليل الوميض، تجنب مسح الشاشة بأكملها في كل تحديث. بدلا من ذلك ، قم بتحديث الأحرف التي تم تغييرها فقط أو استخدم أوامر التمرير المضمنة في شاشة LCD التي تقوم بتغيير الشاشة دون إعادة رسم كل المحتوى.

تحتوي شاشات LCD

ذات الأحرف ذات الحجم المحدود

على أبعاد ثابتة، مما يحد من مقدار النص الذي يمكن عرضه مرة واحدة. بالنسبة إلى الرسائل الطويلة جدا، ننصحك بتقسيم النص إلى شرائح أو تمرير رسائل متعددة بالتسلسل. بدلا من ذلك، استخدم شاشات عرض أكبر أو شاشات LCD رسومية إذا كان تطبيقك يتطلب معالجة نصية أكثر تعقيدا.

التوقيت والأداء

يمكن أن يؤدي التحكم الضعيف في التوقيت إلى تمرير متشنج أو غير قابل للقراءة. تأكد من أن حلقة البرنامج تتضمن تأخيرات مناسبة وأن المهام الأخرى لا تتداخل مع روتين التمرير. يمكن أن يساعد استخدام المؤقتات أو المقاطعات في الحفاظ على سرعة تمرير ثابتة.

التطبيقات العملية للتمرير النصي على نص التمرير LCD

ليس مجرد تأثير بصري أنيق ؛ له استخدامات عملية في العديد من المجالات:

- شاشات المعلومات: غالبا ما تستخدم جداول النقل العام ولوحات معلومات الأحداث وأنظمة إدارة قائمة الانتظار نص التمرير لعرض المعلومات الديناميكية.

- الأنظمة المضمنة: تستخدم الأجهزة مثل الأجهزة المنزلية وأنظمة الأمان ووحدات التحكم الصناعية نص التمرير لإظهار رسائل الحالة ، التنبيهات أو التعليمات.

- تقنية يمكن ارتداؤها: تستخدم الساعات الذكية وأجهزة تتبع اللياقة البدنية نصا متصفحا لتقديم الإشعارات والرسائل داخل مناطق العرض الصغيرة.

- الإعلان: تستخدم اللافتات واللوحات الإعلانية الإلكترونية نصا متصفحا لجذب الانتباه ونقل الرسائل الترويجية بشكل فعال.

إن فهم كيفية تمرير نص LCD عبر الشاشة يمكن المطورين والهواة من إنشاء واجهات أكثر تفاعلية وسهولة في الاستخدام.

الخلاصة

يعد وجود نص تمرير LCD عبر الشاشة ميزة قيمة تعزز قدرة عرض شاشات LCD للأحرف ، خاصة عند التعامل مع الرسائل الطويلة. سواء كنت تستخدم أوامر LCD مدمجة مثل تمرير الشاشة بأكملها إلى اليسار أو اليمين ، أو برمجة تأثير التمرير يدويا عن طريق التحكم في مواضع المؤشر والسلاسل الفرعية ، يمكن تحقيق تأثير نص التمرير بسهولة نسبية.

توفر منصات Arduino دعما ممتازا مع المكتبات والأمثلة لتنفيذ نص التمرير على كل من وحدات LCD القياسية و I2C. من خلال فهم اتصالات الأجهزة وتقنيات البرمجة والمزالق الشائعة ، يمكنك إنشاء عروض نصية قابلة للتمرير ديناميكية وقابلة للقراءة لمشاريعك.

من خلال الإدارة الدقيقة لسرعة التمرير وتنسيق الرسائل وتحديثات العرض ، يمكنك التأكد من أن نص التمرير سلس وقابل للقراءة وجذاب بصريا. تفتح هذه الإمكانية العديد من الاحتمالات للتطبيقات الإبداعية والعملية عبر الأجهزة الإلكترونية المختلفة.

الأسئلة الشائعة

1. كيف يمكنني الحصول على نص تمرير LCD عبر الشاشة باستخدام Arduino؟

يمكنك استخدام وظائف التمرير المضمنة في مكتبة Arduino LiquidCrystal لتحريك الشاشة بأكملها إلى اليسار أو اليمين ، أو تحديث السلسلة الفرعية المعروضة لرسالة أطول يدويا لإنشاء تأثير تمرير على سطر واحد أو أكثر.

2. هل يمكنني تمرير النص في سطر واحد دون تمرير الشاشة بأكملها؟

نعم. من خلال التحكم في موضع المؤشر وطباعة السلاسل الفرعية للرسالة التي تناسب عرض العرض، يمكنك تمرير النص في سطر واحد بشكل مستقل عن بقية الشاشة.

3. ما هي المكتبات الموصى بها لتمرير النص على وحدات I2C LCD؟

تستخدم

مكتبة "LiquidCrystal_I2C" بشكل شائع لوحدات I2C LCD. وهو يدعم وظائف مماثلة لمكتبة LiquidCrystal القياسية ، بما في ذلك أوامر التمرير التي تساعد في تمرير نص LCD عبر الشاشة.

4. كيف يمكنني التحكم في سرعة تمرير النص على شاشة LCD؟

اضبط وقت التأخير بين خطوات التمرير في التعليمات البرمجية الخاصة بك. يؤدي التأخير الأقصر إلى تمرير أسرع ، بينما يؤدي التأخير الأطول إلى إبطائه لتحسين سهولة القراءة وراحة المستخدم.

5. كيف أمنع النص من التكرار في وقت مبكر جدا عند التمرير؟

أضف مسافات في نهاية رسالتك لإنشاء فجوة قبل تكرار الرسالة. أيضا ، قم بإدارة عدادات حلقة التمرير بعناية للتأكد من تمرير الرسالة تماما من الشاشة قبل إعادة التشغيل ، مما يؤدي إلى إنشاء تمرير مستمر سلس.
