تعد وحدة التحكم في شاشة اللمس المقاومة من Adafruit مكونا متعدد الاستخدامات يسمح للمستخدمين بإنشاء مشاريع تفاعلية بسهولة. سيرشدك هذا الدليل خلال الخطوات اللازمة لإعداد وحدة التحكم في شاشة اللمس المقاومة Adafruit TSC2046 SPI ، مما يوفر إرشادات مفصلة ومخططات ونصائح للتنفيذ الناجح.

فهم وحدة التحكم في شاشة اللمس المقاومة Adafruit

تم تصميم TSC2046 Adafruit للعمل بسلاسة مع شاشات اللمس المقاومة ، والتي تكتشف اللمس من خلال الضغط المطبق على الشاشة. هذا يجعلها مثالية للتطبيقات التي قد يرتدي فيها المستخدمون قفازات أو يستخدمون قلم. يتميز TSC2046 بواجهة SPI ، مما يسمح بالاتصال السريع بوحدات التحكم الدقيقة مثل Arduino و Raspberry Pi.

الميزات الرئيسية

- واجهة SPI: يبسط الاتصال بالمتحكمات الدقيقة.

- حساسية الضغط: يكتشف مستويات مختلفة من الضغط.

- متوافق مع منطق 3 فولت و 5 فولت: يعمل مع مجموعة واسعة من المتحكمات الدقيقة.

- دبوس المقاطعة: يقلل من الاقتراع عن طريق الإخطار عند اكتشاف لمسة.

المكونات المطلوبة

لإعداد وحدة التحكم في شاشة اللمس المقاومة من Adafruit ، ستحتاج إلى المكونات التالية:

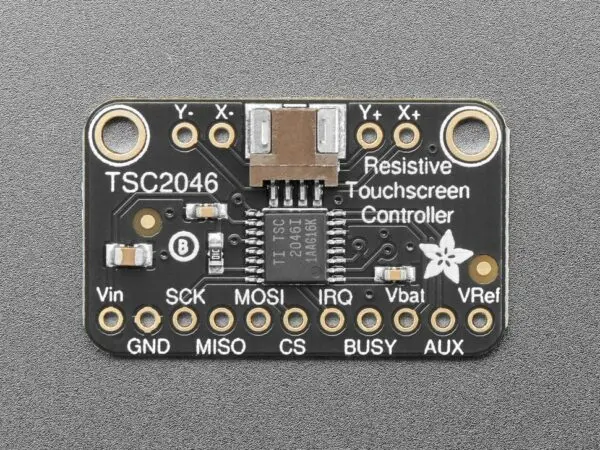

- وحدة تحكم بشاشة تعمل باللمس المقاومة Adafruit TSC2046 SPI

- شاشة تعمل باللمس مقاومة متوافقة (يوصى باستخدام كابل FPC بدرجة 1 مم)

- متحكم دقيق (Arduino ، Raspberry Pi ، إلخ)

- أسلاك التوصيل

- اللوح (اختياري)

دليل الإعداد خطوة بخطوة

1. توصيل المكونات

تتمثل الخطوة الأولى في إعداد TSC2046 Adafruit في توصيله بوحدة التحكم الدقيقة الخاصة بك. يوجد أدناه مخطط الأسلاك لتوصيل TSC2046 ب Arduino Uno.

- قم بتوصيل 5V من Arduino ب Vin الخاص بلوحة الاختراق.

- قم بتوصيل GND من Arduino ب GND الخاصة بلوحة الاختراق.

- قم بتوصيل SCK (الدبوس 13) من Arduino إلى SCK على لوحة الاختراق.

- قم بتوصيل MISO (الدبوس 12) من Arduino إلى MISO على لوحة الاختراق.

- قم بتوصيل MOSI (الدبوس 11) من Arduino إلى MOSI على لوحة الاختراق.

- قم بتوصيل CS (الدبوس 10) من Arduino إلى CS على لوحة الاختراق.

بالنسبة للوحات التي تعمل بجهد 3.3 فولت ، قم بتوصيل دبوس اللوحة 3 فولت بدبوس Vin الخاص ب TSC2046 بدلا من ذلك.

2. تثبيت المكتبات المطلوبة

للتواصل مع TSC2046 ، يجب عليك تثبيت مكتبة Adafruit TSC2046 في Arduino IDE:

1. افتح Arduino IDE.

2. انتقل إلى رسم تخطيطي > تضمين مكتبة > إدارة المكتبات ...

3. ابحث عن "TSC2046" وقم بتثبيت المكتبة.

3. تحميل مثال على التعليمات البرمجية

بمجرد اكتمال الأسلاك وتثبيت المكتبات ، قم بتحميل مثال تخطيطي مقدم من Adafruit:

1. في Arduino IDE ، انتقل إلى أمثلة > الملفات > Adafruit TSC2046 > touchscreendemo.

2. قم بتحميل هذا الرسم على Arduino الخاص بك.

4. اختبار الإعداد الخاص بك

بعد تحميل الرمز ، افتح الشاشة التسلسلية في Arduino IDE (اضبط معدل الباود على 115200). إذا تم إعداد كل شيء بشكل صحيح ، فيجب أن يؤدي لمس الشاشة إلى إخراج إحداثيات X و Y جنبا إلى جنب مع قراءات الضغط.

تضمن

معايرة معايرة الشاشة التي تعمل باللمس

أن يتوافق إدخال اللمس بدقة مع الإحداثيات المعروضة. توفر معظم المكتبات وظائف معايرة مضمنة. اتبع هذه الخطوات للمعايرة:

1. افتح رسم معايرة متوفر في أمثلة المكتبة.

2. اتبع التعليمات التي تظهر على الشاشة للنقر على النقاط المحددة على شاشتك.

3. حفظ بيانات المعايرة حسب التعليمات.

استكشاف المشكلات الشائعة وإصلاحها

إذا واجهت مشكلات أثناء الإعداد ، فضع في اعتبارك نصائح استكشاف الأخطاء وإصلاحها التالية:

- تأكد من أن جميع الاتصالات آمنة وصحيحة وفقا لمخطط الأسلاك.

- تحقق من تحديد نوع اللوحة الصحيح في Arduino IDE.

- تحقق مما إذا كانت هناك حاجة إلى أي مكتبات إضافية لوظائف محددة.

في الختام

يمكن أن يؤدي إعداد وحدة التحكم في شاشة اللمس المقاومة من Adafruit إلى فتح العديد من الاحتمالات للمشاريع التفاعلية التي تتراوح من الواجهات البسيطة إلى التطبيقات المعقدة مثل أنظمة التشغيل الآلي للمنزل أو الأدوات التعليمية. باتباع هذا الدليل ، يمكنك دمج وحدة التحكم هذه بنجاح في مشاريعك والاستفادة الكاملة من ميزاتها.

الأسئلة المتداولة

1. ما هي شاشة اللمس المقاومة؟

تكتشف شاشات اللمس المقاومة اللمس من خلال الضغط المطبق على سطحها ، مما يجعلها مناسبة للاستخدام مع الأقلام أو في البيئات التي قد يرتدي فيها المستخدمون القفازات.

2. هل يمكنني استخدام شاشة اللمس المقاومة Adafruit مع Raspberry Pi؟

نعم ، يمكنك استخدامه مع Raspberry Pi عن طريق توصيله عبر دبابيس GPIO واستخدام المكتبات المناسبة مثل CircuitPython أو Python.

3. ما هي لغات البرمجة التي يمكنني استخدامها لهذه المشاريع؟

يمكنك استخدام C / C ++ لمشاريع Arduino أو Python ل Raspberry Pi التي تتضمن وحدة التحكم في شاشة اللمس المقاومة Adafruit.

4. هل من الممكن إنشاء تطبيقات متعددة اللمس بشاشة تعمل باللمس مقاومة؟

عادة

ما تدعم شاشات اللمس المقاومة الإدخال بلمسة واحدة نظرا لتصميمها ؛ ومع ذلك ، قد تسمح بعض الإعدادات المتقدمة بوظائف اللمس المتعدد المحدودة.

5. أين يمكنني العثور على المزيد من الموارد والبرامج التعليمية لاستخدام شاشة اللمس المقاومة من Adafruit؟

يوفر موقع Adafruit الرسمي وثائق شاملة ودروس تعليمية ومنتديات مجتمعية حيث يمكن للمستخدمين مشاركة الخبرات والحلول المتعلقة بمشاريعهم التي تتضمن شاشات تعمل باللمس مقاومة.

من خلال استكشاف هذه الموارد وتجربة مشاريع مختلفة ، يمكنك تعزيز فهمك لكيفية الاستخدام الفعال لوحدة التحكم في شاشة اللمس المقاومة من Adafruit في تطبيقات مختلفة!
