كيف يمكنك استكشاف المشكلات الشائعة المتعلقة بشاشات Nextion TFT LCD وإصلاحها؟

تحظى شاشات Nextion TFT LCD بشعبية بين الهواة والمحترفين على حد سواء لقدرتها على إنشاء واجهات رسومية سهلة الاستخدام لمشاريع المتحكم الدقيق. ومع ذلك ، مثل أي تقنية ، يمكن أن يواجهوا مشكلات قد تحبط المستخدمين. ستوجهك هذه المقالة خلال استكشاف المشكلات الشائعة المرتبطة بشاشات Nextion TFT LCD وإصلاحها ، مما يوفر حلولا ورؤى عملية لضمان التشغيل السلس.

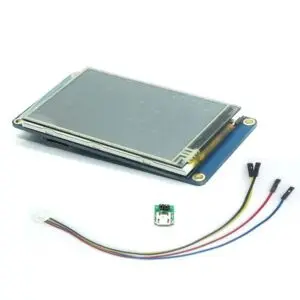

فهم شاشة Nextion TFT LCD

تعد شاشة Nextion TFT LCD أداة قوية تبسط عملية إنشاء واجهات مستخدم رسومية (GUIs) للأنظمة المضمنة. بفضل إمكانات المعالجة المدمجة ، يقوم بتفريغ العرض الرسومي من وحدة التحكم الدقيقة ، مما يسمح بأداء أكثر سلاسة وواجهات أكثر تعقيدا.

الميزات الرئيسية لشاشات Nextion

- واجهة شاشة تعمل باللمس: تسمح بالتفاعل المباشر مع المستخدم.

- سهولة التكامل: متوافق مع العديد من وحدات التحكم الدقيقة مثل Arduino و Raspberry Pi.

- واجهة المستخدم الرسومية القابلة للتخصيص: يمكن للمستخدمين تصميم واجهاتهم باستخدام محرر Nextion.

- الاتصال التسلسلي: يتصل عبر UART ، مما يجعل من السهل إرسال واستقبال البيانات.

المشكلات الشائعة مع شاشات

Nextion TFT LCDعلى الرغم من مزاياها ، قد يواجه المستخدمون العديد من المشكلات الشائعة عند العمل مع شاشات Nextion. فيما يلي بعض المشاكل الأكثر شيوعا وحلولها.

1. عدم تشغيل الشاشة من

أولى المشكلات التي قد يواجهها المستخدمون عدم تشغيل الشاشة.

الأسباب المحتملة:

- عدم كفاية مصدر الطاقة.

- توصيلات الأسلاك غير صحيحة.

الحلول:

- تأكد من أن الشاشة تعمل بالجهد الصحيح (عادة 5 فولت).

- تحقق من جميع التوصيلات للتأكد من أنها آمنة ومهيأة بشكل صحيح.

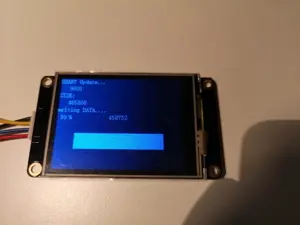

2. رسائل خطأ البيانات غالبا

ما يرى المستخدمون رسائل "خطأ البيانات" عند محاولة تحميل ملف مشروع.

الأسباب المحتملة:

- تنسيق ملف TFT غير متوافق.

- بطاقة microSD تالفة أو غير منسقة بشكل غير صحيح.

الحلول:

- تأكد من أنك تستخدم الإصدار الصحيح من محرر Nextion (الإصدار 1.63.3 أو أحدث).

- قم بتهيئة بطاقة microSD إلى FAT32 وتأكد من وجود ملف TFT واحد فقط عليها قبل التحميل.

3

. لا توجد بيانات معروضة

في بعض الأحيان ، حتى مع وجود اتصالات مناسبة ، لا تعرض الشاشة أي بيانات أو شاشة فارغة.

الأسباب المحتملة:

- عدم تطابق معدل الباود بين شاشة Nextion ووحدة التحكم الدقيقة.

- بناء جملة الأمر غير الصحيح الذي تم إرساله إلى الشاشة.

الحلول:

- تحقق من ضبط كلا الجهازين على نفس معدل الباود (عادة 9600).

- تحقق مرة أخرى من بناء جملة الأمر في التعليمات البرمجية الخاصة بك للتأكد من أنه يطابق ما تتوقعه الشاشة.

4. شاشة اللمس لا تستجيب

مشكلة

شائعة أخرى هي عندما لا تستجيب شاشة اللمس لإدخال المستخدم.

الأسباب المحتملة:

- مشكلات المعايرة.

- عطل في الأجهزة.

الحلول:

- أعد معايرة شاشة اللمس باستخدام الأوامر المناسبة في التعليمات البرمجية الخاصة بك.

- إذا فشلت المعايرة ، فاختبرها باستخدام شاشة أخرى لاستبعاد مشكلات الأجهزة.

5. الوميض أو الشاشة غير الواضحة

يمكن أن يؤدي الوميض أو عدم وضوح الشاشة إلى تشتيت الانتباه وإعاقة قابلية الاستخدام.

الأسباب المحتملة:

- مشكلات في مصدر الطاقة.

- خلل في الأسلاك أو التوصيلات.

الحلول:

- تأكد من أن مصدر الطاقة الخاص بك يفي بالمواصفات الموضحة في ورقة البيانات.

- تحقق من جميع الأسلاك بحثا عن التوصيلات المفكوكة أو القصور القصير الذي قد يتسبب في عدم الاستقرار.

خطوات استكشاف الأخطاء وإصلاحها

لاستكشاف المشكلات المتعلقة بشاشة Nextion TFT LCD وإصلاحها بشكل فعال ، اتبع الخطوات التالية:

1. تحقق من مصدر الطاقة: ابدأ دائما بالتأكد من أن شاشتك تتلقى طاقة كافية.

2. التحقق من الاتصالات: تحقق جيدا من جميع الأسلاك مقابل التخطيطي الخاص بك لتأكيد التوصيلات الصحيحة.

3. اختبار الاتصال:

- استخدم اختبار الاسترجاع على وحدة التحكم الدقيقة الخاصة بك للتأكد من قدرته على إرسال البيانات واستقبالها بشكل صحيح.

- إذا كنت تستخدم Arduino ، ففكر في استخدام "SoftwareSerial" لاختبار الاتصال على دبابيس مختلفة إذا لزم الأمر.

4. تحديث البرامج الثابتة/البرامج:

- تأكد من أنك تستخدم أحدث إصدار من محرر Nextion لتجميع مشاريعك.

- إذا كنت تشك في وجود مشكلات في البرامج الثابتة، ففكر في إعادة تحميل ملف TFT جيد معروف.

5. راجع الوثائق: ارجع دائما إلى الوثائق الرسمية للحصول على نصائح لاستكشاف الأخطاء وإصلاحها الخاصة بطراز شاشة Nextion الخاصة بك.

تقنيات استكشاف الأخطاء وإصلاحها المتقدمة

بالإضافة إلى خطوات استكشاف الأخطاء وإصلاحها الأساسية ، هناك تقنيات متقدمة يمكن أن تساعد في تشخيص المشكلات الأكثر تعقيدا:

تصحيح أخطاء

الشاشة

التسلسليةيمكن أن يوفر استخدام الشاشة التسلسلية رؤى حول البيانات التي يتم إرسالها واستلامها بين وحدة التحكم الدقيقة وشاشة Nextion.

1. إعداد الشاشة التسلسلية:

- قم بتوصيل وحدة التحكم الدقيقة بجهاز الكمبيوتر الخاص بك عبر USB.

- افتح الشاشة التسلسلية في IDE الخاص بك (مثل Arduino IDE) واضبطها لتتناسب مع إعدادات معدل الباود.

2. إرسال أوامر الاختبار:

- أرسل الأوامر يدويا من الشاشة التسلسلية لمعرفة ما إذا كانت تثير استجابة من الشاشة.

- على سبيل المثال ، يجب أن يتحول إرسال "الصفحة 0" إلى الصفحة 0 إذا كان كل شيء يعمل بشكل صحيح.

3. مراقبة الملاحظات:

- ابحث عن أي رسائل خطأ أو سلوك غير متوقع استجابة للأوامر المرسلة من جهاز العرض التسلسلي.

استخدام محلل المنطق

بالنسبة للمستخدمين الأكثر تقدما ، يمكن أن يساعد استخدام محلل منطقي في تصور إشارات الاتصال بين الأجهزة:

1. توصيل محلل المنطق:

- قم بتوصيل مجسات من محلل المنطق بدبابيس TX / RX لكلا الجهازين.

2. تحليل أنماط الإشارة:

- استخدم البرامج المقترنة بمحلل المنطق الخاص بك لمراقبة أنماط الإشارة عند إرسال الأوامر.

- ابحث عن التناقضات في التوقيت أو سلامة الإشارة، والتي قد تشير إلى مشاكل في الاتصال.

الوسائل المرئية

لتحسين الفهم، قم بتضمين الصور ومقاطع الفيديو التي توضح كل خطوة من خطوات استكشاف الأخطاء وإصلاحها:

مخطط الأسلاك Nextion

مثال على مخطط الأسلاك لتوصيل شاشة Nextion ب Arduino.

لقطة شاشة لواجهة Nextion Editor

لواجهة Nextion Editor حيث يقوم المستخدمون بتصميم واجهة المستخدم الرسومية الخاصة بهم.

فيديو يغطي تقنيات استكشاف الأخطاء وإصلاحها الشائعة.

نصائح إضافية للنجاح

لتحسين تجربتك مع شاشات Nextion TFT LCD ، ضع في اعتبارك هذه النصائح الإضافية:

تحديث البرنامج بانتظام

استخدم دائما أحدث إصدار من كل من البرامج الثابتة على وحدة التحكم الدقيقة والبرامج الموجودة على جهاز الكمبيوتر الخاص بك (مثل Nextion Editor). غالبا ما تتضمن التحديثات إصلاحات للأخطاء وميزات جديدة يمكنها تحسين الأداء أو حل المشكلات الحالية.

الانضمام إلى المجتمعات عبر الإنترنت

يمكن أن توفر المشاركة في منتديات مثل منتديات Arduino أو مجموعات مستخدمي Nextion المخصصة رؤى قيمة من مستخدمين آخرين ربما واجهوا مشكلات مماثلة. يمكن أن يؤدي تبادل المعرفة إلى حلول أسرع وحلول مبتكرة.

تجربة مشاريع مختلفة

يمكن أن تساعدك تجربة أنواع مختلفة من المشاريع على أن تصبح أكثر دراية بكيفية تفاعل المكونات المختلفة داخل النظام باستخدام شاشة Nextion TFT LCD. ستعمل هذه التجربة العملية على تحسين مهاراتك في استكشاف الأخطاء وإصلاحها بمرور الوقت.

في الختام

يمكن أن تكون مشكلات استكشاف الأخطاء وإصلاحها في شاشات Nextion TFT LCD واضحة ومباشرة عندما تفهم المشكلات الشائعة وحلولها. باتباع خطوات استكشاف الأخطاء وإصلاحها المنهجية واستخدام الموارد المتاحة مثل الوثائق والمنتديات المجتمعية، يمكنك حل معظم المشكلات بشكل فعال. تذكر أن الصبر والتحقق الدقيق من التوصيلات والتكوينات هما مفتاح التشغيل الناجح.

أسئلة ذات صلة

1. ماذا أفعل إذا عرضت شاشة Nextion الخاصة بي خطأ "النموذج غير متطابق"؟

تأكد من تحديد النموذج الصحيح في محرر Nextion قبل تجميع مشروعك. إذا لزم الأمر ، أعد التحويل البرمجي باستخدام الإعدادات الصحيحة.

2. كيف يمكنني تحسين سرعة الاتصال بين شاشة Arduino و Nextion؟

يمكنك زيادة معدل الباود في كل من التعليمات البرمجية الخاصة بك وفي إعدادات محرر Nextion ، ولكن تأكد من تطابق كلا الطرفين تماما.

3. ما نوع بطاقة microSD التي يجب أن أستخدمها مع شاشة Nextion الخاصة بي؟

استخدم بطاقة microSD من الفئة 10 بسعة 32 جيجابايت بتنسيق FAT32 للحصول على أفضل توافق وأداء.

4. لماذا تسجل شاشتي التي تعمل باللمس أحيانا لمسات غير صحيحة؟

قد يكون هذا بسبب مشكلات المعايرة ؛ حاول إعادة المعايرة من خلال الأوامر المرسلة من وحدة التحكم الدقيقة الخاصة بك.

5. كيف يمكنني إعادة ضبط شاشة Nextion الخاصة بي إذا أصبحت غير مستجيبة؟

قم بإيقاف تشغيل الجهاز تماما ، ثم أعد تشغيله أثناء الضغط باستمرار على زر معين (إذا كان مبرمجا) أو أرسل أمر إعادة تعيين عبر اتصال تسلسلي من وحدة التحكم الدقيقة الخاصة بك.
