كيف تعمل شاشة اللمس المقاومة 4 أسلاك في الأجهزة الإلكترونية؟

مقدمة في شاشات اللمس المقاومة

تعد شاشات اللمس المقاومة تقنية شائعة تستخدم في العديد من الأجهزة الإلكترونية ، بما في ذلك الهواتف الذكية والأجهزة اللوحية والمعدات الصناعية. إنها تعمل بناء على مبدأ حساسية الضغط ، مما يسمح للمستخدمين بالتفاعل مع الجهاز عن طريق الضغط على الشاشة. تستكشف هذه المقالة طريقة عمل شاشات اللمس المقاومة ذات 4 أسلاك ومكوناتها ومزاياها وعيوبها وتطبيقاتها في الأجهزة الإلكترونية.

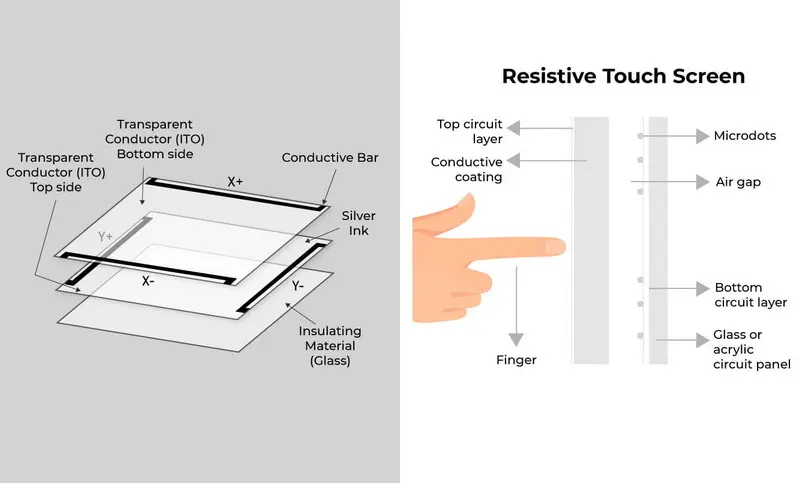

فهم هيكل شاشات اللمس المقاومة ذات 4 أسلاك

تتكون شاشة اللمس المقاومة ذات 4 أسلاك من طبقتين مرنتين مفصولتين بفجوة صغيرة. كل طبقة مطلية بمادة موصلة شفافة ، عادة أكسيد قصدير الإنديوم (ITO). عادة ما تكون الطبقة العليا مصنوعة من فيلم بلاستيكي مرن ، بينما الطبقة السفلية عبارة عن ركيزة زجاجية. يتم ترتيب الطبقات بطريقة تجعلها عند الضغط على الطبقة العليا ، فإنها تتلامس مع الطبقة السفلية ، مما يؤدي إلى إنشاء دائرة يمكن قياسها.

تشمل

المكونات الرئيسية لشاشة اللمس المقاومة ذات 4 أسلاك ما يلي:

1. الطبقة العليا: هذه هي الطبقة المرنة التي تستجيب للمس. وهي مطلية بمادة موصلة تسمح باكتشاف اللمس.

2. الطبقة السفلية: عادة ما تكون هذه الطبقة مصنوعة من الزجاج ولها أيضا طلاء موصل. إنه بمثابة قاعدة لشاشة اللمس.

3. وحدة التحكم: وحدة التحكم هي عنصر أساسي يفسر الإشارات المتولدة عندما تتلامس الطبقتان. يقوم بتحويل الإشارات التناظرية إلى بيانات رقمية يمكن للجهاز فهمها.

كيف تعمل شاشات اللمس المقاومة 4 أسلاك

يمكن تقسيم تشغيل شاشة اللمس المقاومة ذات 4 أسلاك إلى عدة خطوات:

1. تطبيق الجهد: تطبق وحدة التحكم جهدا عبر أقطاب المحور X للطبقة السفلية. هذا يخلق تدرجا للجهد عبر الشاشة.

2. اكتشاف اللمس: عندما يلمس المستخدم الشاشة ، تنحني الطبقة العليا وتلامس مع الطبقة السفلية. يغير هذا الاتصال الجهد عند نقطة اللمس.

3. قياس الإشارة: تقيس وحدة التحكم انخفاض الجهد عند نقطة الاتصال. من خلال معرفة الجهد المطبق ومقاومة الطبقات ، يمكن لوحدة التحكم حساب الإحداثيات الدقيقة للمس.

4. حساب الإحداثيات: تحدد وحدة التحكم أولا الإحداثيات X عن طريق قياس انخفاض الجهد عبر المحور X. ثم يقوم بتطبيق الجهد عبر أقطاب المحور Y ويقيس انخفاض الجهد لإيجاد إحداثيات Y.

5. معالجة البيانات: بمجرد تحديد الإحداثيات ، ترسل وحدة التحكم هذه المعلومات إلى معالج الجهاز ، مما يسمح لها بالاستجابة لمدخلات المستخدم.

مزايا شاشات اللمس المقاومة ذات 4 أسلاك توفر

شاشات اللمس المقاومة ذات 4 أسلاك العديد من المزايا:

- فعالة من حيث التكلفة: فهي أقل تكلفة في التصنيع مقارنة بتقنيات اللمس الأخرى ، مثل شاشات اللمس السعوية.

- المتانة: توفر الركيزة الزجاجية سطحا قويا يمكنه تحمل الخدوش والصدمات.

- التوافق: يمكن استخدامها مع طرق إدخال مختلفة ، بما في ذلك الأصابع والأقلم والقفازات ، مما يجعلها متعددة الاستخدامات لتطبيقات مختلفة.

- المقاومة البيئية: تتأثر شاشات اللمس المقاومة بالعوامل البيئية مثل الغبار والرطوبة ، مما يجعلها مناسبة للاستخدام في الهواء الطلق.

عيوب شاشات اللمس المقاومة ذات 4 أسلاك

على الرغم من مزاياها ، فإن شاشات اللمس المقاومة ذات 4 أسلاك لها أيضا بعض العيوب:

- حساسية أقل: تتطلب ضغطا أكبر لتسجيل لمسة مقارنة بالشاشات السعوية ، مما قد يؤدي إلى تجربة مستخدم أقل استجابة.

- قدرة محدودة على اللمس المتعدد: يمكن لمعظم الشاشات المقاومة المكونة من 4 أسلاك اكتشاف نقطة لمس واحدة فقط في كل مرة ، مما يحد من وظائفها لإيماءات اللمس المتعدد.

- وضوح الصورة: يمكن أن تقلل الطبقات الإضافية من وضوح وسطوع الشاشة مقارنة بالتقنيات الأخرى.

تطبيقات شاشات اللمس المقاومة 4 أسلاك تستخدم

شاشات اللمس المقاومة ذات 4 أسلاك على نطاق واسع في تطبيقات مختلفة ، بما في ذلك:

- الإلكترونيات الاستهلاكية: تستخدم العديد من الهواتف الذكية والأجهزة اللوحية تقنية اللمس المقاومة ، خاصة في نماذج الميزانية.

- المعدات الصناعية: توجد بشكل شائع في لوحات التحكم والآلات الصناعية نظرا لمتانتها ومقاومتها للعوامل البيئية.

- الأجهزة الطبية: في المعدات الطبية ، يتم استخدام شاشات اللمس المقاومة لموثوقيتها وقدرتها على العمل بأيدي مرتدية القفازات.

- أنظمة نقاط البيع: غالبا ما تستخدم بيئات البيع بالتجزئة شاشات تعمل باللمس مقاومة لفعاليتها من حيث التكلفة وسهولة استخدامها.

في الختام

باختصار ، تعد شاشات اللمس المقاومة ذات 4 أسلاك تقنية موثوقة وفعالة من حيث التكلفة تستخدم في مجموعة متنوعة من الأجهزة الإلكترونية. يسمح هيكلها الفريد وتشغيلها باكتشاف اللمس بدقة ، مما يجعلها مناسبة للعديد من التطبيقات. في حين أن لديهم بعض القيود مقارنة بتقنيات اللمس الأخرى ، إلا أن مزاياها تجعلها خيارا شائعا في العديد من الصناعات.

أسئلة وأجوبة ذات صلة

1. ما هي المواد النموذجية المستخدمة في شاشات اللمس المقاومة ذات 4 أسلاك؟

تشمل

المواد النموذجية المستخدمة في شاشات اللمس المقاومة ذات 4 أسلاك أكسيد قصدير الإنديوم (ITO) للطبقات الموصلة ، والبلاستيك المرن للطبقة العليا ، والزجاج للطبقة السفلية.

2. كيف تقارن دقة شاشات اللمس المقاومة ذات 4 أسلاك بالشاشات السعوية؟

توفر

شاشات اللمس المقاومة ذات 4 أسلاك بشكل عام دقة جيدة لنقاط اللمس الفردية ولكنها أقل حساسية من الشاشات السعوية ، والتي يمكنها اكتشاف اللمسات الأخف ودعم وظيفة اللمس المتعدد.

3. ما هي أوضاع الفشل الشائعة لشاشات اللمس المقاومة ذات 4 أسلاك؟

تشمل أوضاع الفشل الشائعة تفكيك الطبقات ، والخدوش على السطح ، وفشل الطلاء الموصل ، مما قد يؤدي إلى مناطق غير مستجيبة على الشاشة.

4. هل يمكن استخدام شاشات اللمس المقاومة ذات 4 أسلاك في الهواء الطلق؟

نعم ، شاشات اللمس المقاومة ذات 4 أسلاك مناسبة للاستخدام في الهواء الطلق نظرا لمقاومتها للغبار والرطوبة ، مما يجعلها مثالية للتطبيقات في البيئات القاسية.

5. ما هو العمر النموذجي لشاشة تعمل باللمس مقاومة ذات 4 أسلاك؟

يمكن أن يختلف العمر الافتراضي لشاشة اللمس المقاومة ذات 4 أسلاك ، لكنها تدوم بشكل عام عدة ملايين من اللمسات ، اعتمادا على الاستخدام والظروف البيئية.

---

تقدم هذه المقالة نظرة عامة مفصلة على شاشات اللمس المقاومة ذات 4 أسلاك ، وطريقة عملها ، ومزاياها ، وعيوبها ، وتطبيقاتها ، إلى جانب الأسئلة والأجوبة ذات الصلة.
