كيف تعمل شاشة اللمس المقاومة 5 أسلاك؟

في المشهد الرقمي الحديث ، أصبحت شاشات اللمس منتشرة في كل مكان ، حيث تعمل كواجهة أساسية لعدد لا يحصى من الأجهزة ، من الهواتف الذكية إلى الآلات الصناعية. من بين تقنيات شاشات اللمس المختلفة المتاحة ، تبرز شاشات اللمس المقاومة ذات 5 أسلاك نظرا لتصميمها ووظائفها الفريدة. تتعمق هذه المقالة في كيفية عمل هذه الشاشات ومزاياها وتطبيقاتها ، مما يوفر فهما شاملا لهذه التكنولوجيا.

ما هي شاشة اللمس المقاومة ذات 5 أسلاك؟

شاشة اللمس المقاومة ذات 5 أسلاك هي نوع من شاشات اللمس التي تكتشف إدخال اللمس من خلال الضغط المطبق على سطحها. على عكس شاشات اللمس السعوية ، التي تعتمد على الخصائص الكهربائية لجسم الإنسان ، تعمل شاشات اللمس المقاومة عن طريق تسجيل التلامس بين طبقتين موصلتين عند تطبيق الضغط.

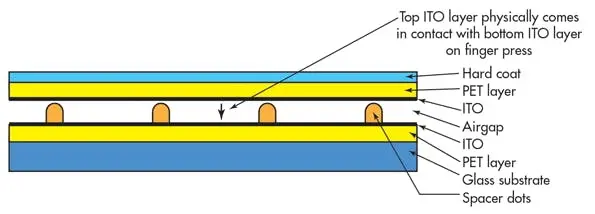

يتكون هيكل شاشة اللمس المقاومة المكونة من 5 أسلاك من:

- طبقتان رئيسيتان: طبقة علوية مرنة وطبقة سفلية صلبة.

- الطلاءات الموصلة: عادة ما تكون مصنوعة من أكسيد القصدير الإنديوم (ITO) ، ويتم تطبيق هذه الطلاءات على كلتا الطبقتين.

- نقاط الفاصل: تفصل هذه النقاط الصغيرة بين الطبقتين وتمنعهما من اللمس عند عدم الضغط عليهما.

كيف يعمل؟

يمكن تقسيم تشغيل شاشة تعمل باللمس مقاومة ذات 5 أسلاك إلى عدة خطوات رئيسية:

1. تطبيق الضغط: عندما يضغط المستخدم لأسفل على الشاشة ، تنحني الطبقة العليا المرنة وتلامس مع الطبقة السفلية.

2. إكمال الدائرة: يكمل هذا الاتصال دائرة كهربائية عند نقطة الضغط ، مما يسمح بالتيار بالتدفق.

3. قياس الجهد: تقيس الشاشة الجهد عند نقطة التلامس باستخدام أقطاب كهربائية موجودة في زوايا الطبقة السفلية. تعمل الطبقة العليا فقط كمسبار حساس للضغط.

4. حساب الإحداثيات: تحسب وحدة التحكم إحداثيات X و Y للمس بناء على قراءات الجهد من الأقطاب الكهربائية.

تسمح هذه الطريقة بالكشف الدقيق عن نقاط اللمس دون الحاجة إلى تفاعل مباشر مع كلتا الطبقتين ، مما يعزز المتانة والدقة.

الاختلافات بين شاشات اللمس المقاومة ذات 4 أسلاك و 5 أسلاك

مقاومة 4

تحتوي كلتا الطبقتين على أقطاب كهربائية تحتوي الطبقة السفلية فقط على أقطاب كهربائية مقاومة للتلف حساسة لتلف الطبقة العليا أكثر متانة ؛ تلف الطبقة العليا لا يؤثر على الأداء دقة

مزايا شاشات اللمس المقاومة ذات 5 أسلاك

تشمل فوائد استخدام شاشة تعمل باللمس مقاومة ذات 5 أسلاك ما يلي:

- المتانة: يقلل التصميم من تآكل المواد الموصلة لأن طبقة واحدة فقط مسؤولة عن قياس الجهد. ينتج عن هذا عمر افتراضي يمكن أن يصل إلى 35 مليون لمسة ، وهو أعلى بكثير من عمر الأنظمة ذات 4 الأسلاك.

- تعدد الاستخدامات: يمكن تشغيل هذه الشاشات باستخدام كائنات مختلفة ، بما في ذلك الأصابع (عارية أو قفاز) أو أقلام أو أي جهاز تأشير آخر ، مما يجعلها مناسبة للبيئات المتنوعة.

- الفعالية من حيث التكلفة: على الرغم من أنها قد يكون لها تكلفة أولية أعلى مقارنة بالأنظمة ذات 4 أسلاك ، إلا أن طول عمرها واحتياجات الصيانة المنخفضة غالبا ما تجعلها أكثر فعالية من حيث التكلفة على المدى الطويل.

- حساسية عالية: شاشات اللمس المقاومة ذات 5 أسلاك حساسة بدرجة كافية بحيث لا تتطلب ضغطا قويا لتسجيل المدخلات ؛ حتى اللمسات الخفيفة يتم التعرف عليها بشكل فعال.

- إمكانية اللمس المتعدد: مع التقدم التكنولوجي ، تدعم بعض الشاشات المقاومة المكونة من 5 أسلاك الآن إيماءات اللمس المتعدد ، مما يسمح بالضغط للتكبير والميزات التفاعلية الأخرى.

تطبيقات شاشات اللمس المقاومة ذات 5 أسلاك

نظرا لقمتها وموثوقيتها ، تستخدم شاشات اللمس المقاومة ذات 5 أسلاك على نطاق واسع في مختلف الصناعات:

- الأتمتة الصناعية: إنها مثالية للبيئات التي قد يرتدي فيها المشغلون القفازات أو يعملون في ظروف قاسية.

- المعدات الطبية: متانتها وسهولة استخدامها تجعلها مثالية للأجهزة الطبية حيث تكون النظافة والموثوقية ذات أهمية قصوى.

- أنظمة نقاط البيع: تستفيد بيئات البيع بالتجزئة من قدرتها على تحمل الاستخدام المتكرر مع توفير استجابات دقيقة لللمس.

- آلات الألعاب: استجابتها تجعلها شائعة في آلات ألعاب الأركيد والكازينو.

- لوحات التحكم في النقل: تستخدم في المركبات لأنظمة الملاحة وواجهات التحكم نظرا لموثوقيتها في ظل ظروف بيئية مختلفة.

التفاصيل الفنية

البناء

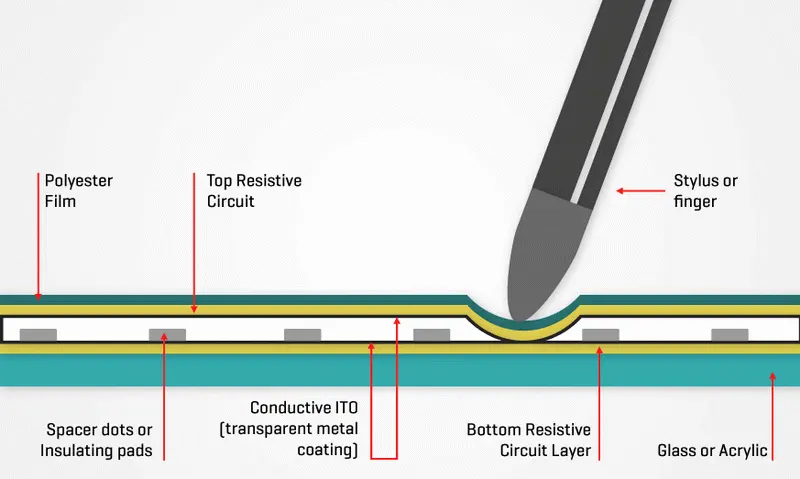

يتضمن بناء شاشة تعمل باللمس مقاومة 5 أسلاك طبقتين رئيسيتين:

1. الطبقة العليا (مرنة): عادة ما تكون هذه الطبقة مصنوعة من طبقة بلاستيكية رقيقة مطلية بمادة موصلة (عادة ITO). وتتمثل وظيفتها الأساسية في العمل كمسبار حساس للضغط.

2. الطبقة السفلية (صلبة): مصنوعة من الزجاج أو مادة صلبة أخرى ، تحتوي هذه الطبقة أيضا على طلاء ITO ولكنها تحتوي على جميع الأقطاب الكهربائية اللازمة للكشف عن مدخلات اللمس.

يتم فصل هاتين الطبقتين بنقاط فاصلة صغيرة تمنعهما من اللمس عند عدم الضغط عليهما. عندما يتم الضغط على الطبقة العليا ، فإنها تنحني لأسفل حتى تلامس الطبقة السفلية ، وتكمل دائرة كهربائية في تلك المرحلة.

عملية قياس الجهد

في عملية نموذجية:

- تقوم وحدة التحكم بتطبيق الجهد عبر أقطاب كهربائية محددة تقع في زوايا الطبقة السفلية.

- عندما يتم التلامس بسبب الضغط على الطبقة العليا ، فإن هذا يخلق تغييرا قابلا للقياس في الجهد عند تلك النقطة المحددة.

- تقوم وحدة التحكم بعد ذلك بحساب إحداثيات X و Y بناء على تغيرات الجهد هذه عن طريق التناوب بين القياس على طول كل محور بسرعة - وهذا يسمح بالدقة تحديد الموقع دون تأخير.

في الختام

باختصار ، توفر شاشات اللمس المقاومة ذات 5 أسلاك حلا موثوقا ودائما لمختلف التطبيقات عبر صناعات متعددة. يسمح تصميمها الفريد باكتشاف دقيق للمس مع الحفاظ على مستويات عالية من المتانة والتنوع. مع استمرار تطور التكنولوجيا ، تظل هذه الشاشات الخيار المفضل للبيئات التي تتطلب أساليب تفاعل قوية.

الأسئلة الشائعة

1. ما هو الفرق الرئيسي بين شاشات اللمس المقاومة والسعوية؟

تتطلب شاشات اللمس المقاومة ضغطا لتسجيل المدخلات ، بينما تكتشف الشاشات السعوية اللمس من خلال التغيرات في الشحنة الكهربائية دون الحاجة إلى الضغط.

2. هل يمكنني استخدام قلم مع شاشة لمس مقاومة 5 أسلاك؟

نعم ، يمكنك استخدام أي نوع من القلم أو حتى إصبعك (مرتديا قفازا أو عاريا) مع شاشة لمس مقاومة من 5 أسلاك.

3. ما هي مدة بقاء شاشات اللمس المقاومة ذات 5 أسلاك؟

يمكن أن تدوم حتى 35 مليون لمسة ، مما يجعلها متينة للغاية مقارنة بالأنواع الأخرى من شاشات اللمس.

4. هل شاشات اللمس المقاومة ذات 5 أسلاك حساسة للتلف؟

إنها أكثر مقاومة للتلف من نظيراتها المكونة من 4 أسلاك لأن طبقة واحدة فقط لها خصائص موصلة ؛ لا يؤثر تلف الطبقة العليا على الوظيفة.

5. أين تستخدم شاشات اللمس المقاومة ذات 5 أسلاك بشكل شائع؟

يتم استخدامها بشكل شائع في التطبيقات الصناعية والأجهزة الطبية وأنظمة نقاط البيع وآلات الألعاب نظرا لمتانتها وتعدد استخداماتها.
