كيفية التعامل مع لوحة شاشة تعمل باللمس مقاومة 4 أسلاك مع Arduino؟

فهم شاشة اللمس المقاومة ذات 4 أسلاك

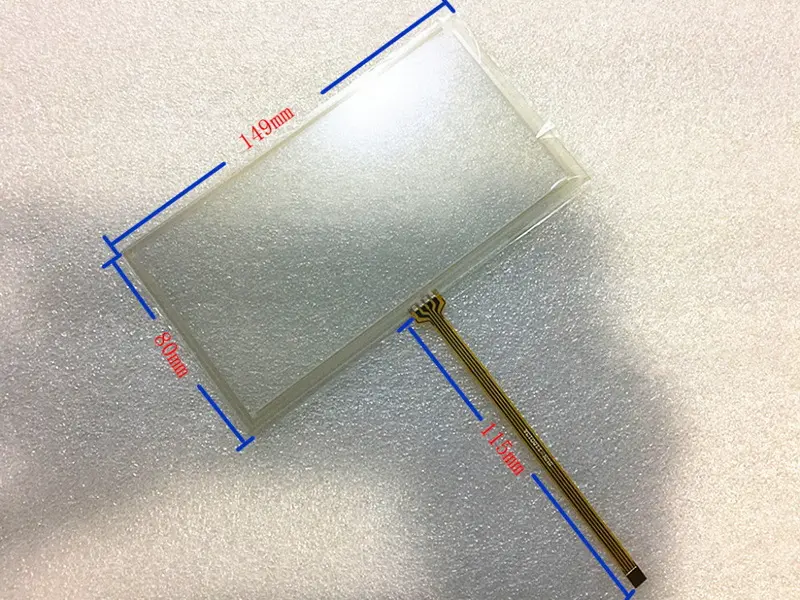

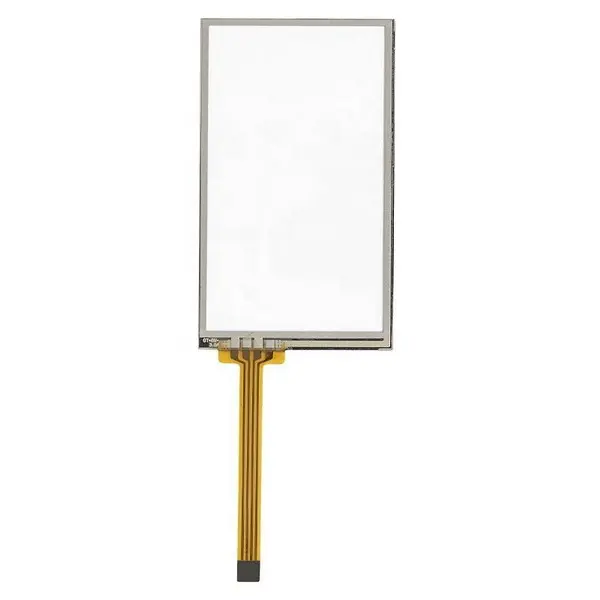

تتكون شاشة اللمس المقاومة ذات 4 أسلاك من طبقتين مرنتين مفصولتين بفجوة رفيعة. عند الضغط على الشاشة ، تتلامس الطبقتان ، مما يسمح للنظام باكتشاف موقع اللمس. تتوافق الأسلاك الأربعة مع طبقتي الشاشة ، مع سلكين لكل طبقة. هذا التصميم البسيط يجعل شاشات اللمس المقاومة فعالة من حيث التكلفة وسهلة الاستخدام ، على الرغم من أنها أقل حساسية من شاشات اللمس السعوية.

المكونات > اللازمة

للبدء ، ستحتاج إلى المكونات التالية:

- لوحة اردوينو: سيعمل أي نموذج ، ولكن يشيع استخدام Arduino Uno.

- لوحة شاشة تعمل باللمس مقاومة ذات 4 أسلاك: تأكد من أنها متوافقة مع Arduino الخاص بك.

- اللوح وأسلاك المرور: لسهولة الاتصالات.

- المقاومات: عادة ، يتم استخدام مقاومات 10 كيلو أوم لتقسيم الجهد.

- مزود الطاقة: تأكد من تشغيل Arduino الخاص بك بشكل كاف.

إعداد الأجهزة

الخطوة 1: قم بتوصيل شاشة اللمس ب Arduino

1. تحديد الأسلاك: ستحتوي شاشة اللمس على أربعة أسلاك ، عادة ما يتم تسميتها على أنها X + و X و Y + و Y-.

2. قم بتوصيل الأسلاك: استخدم أسلاك التوصيل لتوصيل شاشة اللمس ب Arduino على النحو التالي:

- X + إلى دبوس رقمي (على سبيل المثال ، السن 2)

- X- إلى دبوس رقمي آخر (على سبيل المثال ، السن 3)

- Y + بدبوس رقمي آخر (على سبيل المثال ، السن 4)

- Y- إلى دبوس رقمي آخر (على سبيل المثال ، السن 5)

الخطوة 2: قم بإعداد المقاومات

لإنشاء مقسم جهد ، قم بتوصيل المقاومات على النحو التالي:

- قم بتوصيل أحد طرفي المقاوم 10 كيلو أوم بسلك X + والطرف الآخر بالأرض.

- كرر هذا مع سلك Y +.

نصائح لاستكشاف الأخطاء وإصلاحها

1. لا توجد استجابة من شاشة اللمس: تحقق من التوصيلات الخاصة بك وتأكد من وضع المقاومات بشكل صحيح.

2. إحداثيات اللمس غير الدقيقة: قم بمعايرة شاشة اللمس عن طريق ضبط الرمز لمراعاة أبعاد الشاشة.

3. الكشف عن اللمس المتقطع: تأكد من أن شاشة اللمس نظيفة وخالية من الحطام.

تطبيقات شاشات اللمس المقاومة 4 أسلاك

تستخدم شاشات اللمس المقاومة على نطاق واسع في تطبيقات مختلفة ، بما في ذلك:

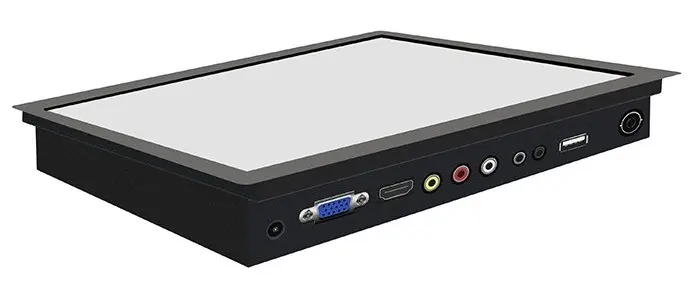

- لوحات التحكم الصناعية: للتحكم في الآلات والمعدات.

- أنظمة نقاط البيع: في بيئات البيع بالتجزئة للمعاملات.

- أنظمة أتمتة المنزل: للتحكم في الأجهزة المنزلية الذكية.

- الأجهزة الطبية: في أنظمة مراقبة المرضى.

في الختام

يعد ربط شاشة تعمل باللمس مقاومة ذات 4 أسلاك مع Arduino مشروعا مجزيا يعزز فهمك للإلكترونيات والبرمجة. باستخدام المكونات الصحيحة والقليل من الترميز ، يمكنك إنشاء تطبيقات تفاعلية تستجيب لإدخال اللمس.

أسئلة ذات صلة

1. ما هي التحديات النموذجية في ربط شاشة تعمل باللمس مقاومة 4 أسلاك مع Arduino؟

يمكن أن يمثل الربط تحديات مثل اكتشاف اللمس غير الدقيق والضوضاء في الإشارة ومشكلات المعايرة. يمكن لممارسات الأسلاك والترميز المناسبة أن تخفف من هذه المشاكل.

2. كيف تقارن لوحات Arduino المختلفة في التعامل مع بيانات شاشة اللمس؟

يمكن لمعظم لوحات Arduino التعامل مع بيانات الشاشة التي تعمل باللمس بشكل فعال ، ولكن يمكن للوحات ذات قوة معالجة أكبر ، مثل Arduino Mega ، إدارة التطبيقات الأكثر تعقيدا وتعدد المهام بشكل أفضل من اللوحات الأبسط مثل Arduino Uno.

3. ما هي بعض تطبيقات العالم الحقيقي لهذا النوع من واجهة الشاشة التي تعمل باللمس؟

تشمل تطبيقات العالم الحقيقي أنظمة التحكم الصناعي والأجهزة الطبية والإلكترونيات الاستهلاكية ، حيث يلزم تفاعل المستخدم.

4. ما هي معدلات الخطأ النموذجية لتقنية شاشة اللمس هذه؟

يمكن أن تختلف معدلات الخطأ بناء على جودة شاشة اللمس وعملية المعايرة. بشكل عام ، يمكن لشاشات اللمس المقاومة التي تمت معايرتها جيدا تحقيق معدلات دقة أعلى من 90٪.

5. كيف يقارن وقت استجابة شاشة اللمس هذه بالأنواع الأخرى؟

عادة ما تتمتع شاشات اللمس المقاومة بوقت استجابة أبطأ مقارنة بشاشات اللمس السعوية ، مما قد يؤثر على تجربة المستخدم في التطبيقات التي تتطلب تفاعلات سريعة.

يجب أن يوفر لك هذا الدليل الشامل أساسا متينا لربط شاشة تعمل باللمس مقاومة ذات 4 أسلاك مع Arduino. ترقيع سعيد!
