الاختلافات بين MIPI CSI و MIPI DSI

تساهم قدرة واجهات MIPI CSI و DSI على نقل البيانات بمعدل سريع جدا في أدائها العالي. نتيجة لذلك ، يمكن نقل كمية كبيرة من البيانات التي تتجاوز متطلبات الحد الأدنى لمعدل الإطارات القياسي. هذا يعني أنه يمكن استخدام واجهات MIPI للتطبيقات عالية السرعة مثل الفيديو عالي الدقة مع تجسيد ألوان ممتاز. تم تطوير مواصفات الواجهة التسلسلية للكاميرا (CSI) والواجهة التسلسلية للعرض (DSI) بواسطة تحالف واجهة معالج صناعة الهاتف المحمول (MIPI).

1. مواصفات الواجهة التسلسلية للكاميرا (CSI) والواجهة التسلسلية للعرض (DSI)

يتم وصف التفاعل بين وحدة المعالجة المركزية المضيفة والكاميرا بواسطة CSI. أحدث مواصفات الواجهة النشطة هي CSI-2 v3.0 و CSI-3 v1.1 و CCS v1.0 ، والتي تم إصدارها في 2019 و 2014 و 2017 على التوالي. يستخدم CSI في أنظمة مساعدة السائق المتقدمة (ADAS) ، والتصوير ، والتعرف على المقاييس الحيوية ، والوعي بالسياق ، والمراقبة ، ورؤية الماكينة ، والترفيه داخل السيارة.

يقلل معيار واجهة MIPI DSI من عدد المسامير لتبسيط التصميم مع ضمان توافق البائع. MIPI DSI لديه مستويين من الاتصال. طبقة الواجهة هي المسؤولة عن الاتصال منخفض المستوى ، بينما تكون طبقة الحزمة مسؤولة عن الاتصال عالي المستوى. على مستوى الواجهة ، يمكن أن يعمل كلاهما في أوضاع عالية السرعة أو منخفضة السرعة. تستخدم الهواتف الذكية والأجهزة اللوحية والساعات الذكية وتطبيقات العرض المضمنة الأخرى واجهة MIPI DSI. يتمتع كل من MIPI DSI و CSI بمتوسط متوسط منخفض وأداء ممتاز واستهلاك منخفض للطاقة.

2. هناك ثلاثة نماذج من الواجهة التسلسلية لكاميرا MIPI: CSI-1 و CSI-2 و CSI-3

CSI-1 كانت أول واجهة MIPI للكاميرات. تم تصميمه لتحديد كيفية اتصال الكاميرا بمعالج مضيف. تم استبداله بمعايير MIPI CSI-2 و MIPI CSI-3 التي لا تزال قيد التطوير. تم إصدار CSI-2 في عام 2005 ، وكان يتألف من عدة طبقات ، بما في ذلك بكسل إلى بايت ، وطبقة التحويل ، وطبقة التطبيق ، والطبقة المادية (C-PHY / D-PHY) ، وطبقة دمج المسار ، وطبقات البروتوكول منخفضة المستوى. في أبريل 2017 ، تم الإعلان عن معيار CSI-2 v2.0. أضاف الإصدار 2.0 من CSI-2 دعما لأعماق ألوان RAW-16 و RAW-20 ، بالإضافة إلى زيادة في القنوات الافتراضية من 4 إلى 32 ، وتقليل زمن الوصول وكفاءة النقل (LRTE) ، وضغط تعديل رمز النبض التفاضلي (DPCM) ، والتدافع لتقليل الكثافة الطيفية للطاقة. أخيرا ، MIPI CSI-3 هو بروتوكول ثنائي الاتجاه عالي السرعة مصمم بشكل أساسي لنقل الصور والفيديو بين الكاميرات والمضيفين في شبكة أجهزة M-PHY متعددة الطبقات ، نظير إلى نظير ، قائمة على UniPro. تم إصداره لأول مرة في عام 2012 ، تلاه الإصدار 1.1 في عام 2014.

3. يحدد بروتوكول اتصالات DSI مجموعتين متميزتين من التعليمات

الأول يحدد بنية مجموعة أوامر العرض (DCS)، وهي مجموعة من الأوامر القياسية المستخدمة لإدارة جهاز العرض. يصف عناوين السجل بالإضافة إلى كيفية عملها. يتم تضمين أوامر Sleep و Enable و Reverse Display. تحدد الشركة المصنعة للجهاز مساحة أوامر ثانية خاصة بالجهاز، وهي مجموعة أوامر الصانع (MCS). وغالبا ما يتضمن تعليمات للمهام التي لا يغطيها معيار DSI، مثل إعداد سجلات أجهزة معينة (مثل تصحيح جاما) أو برمجة الذاكرة غير المتطايرة.

سلسلة المنتجات ذات الصلة: Mipi Tft LCD Display.

MIPI CSI هو بروتوكول عالي السرعة يستخدم على نطاق واسع لنقل الصور الثابتة والصور الفيديوية من مستشعرات الصور إلى معالجات التطبيقات، في حين أن DSI هي واجهة عالية السرعة قابلة للتطوير وذات تفكير مستقبلي تحدد اتصال النطاق الترددي العالي بين وحدات المعالجة المركزية المضيفة وشاشات العرض. كلا المعيارين ضروريان لفهمهما عند تصميم أجهزة حديثة قادرة على التقاط أو عرض الفيديو باستخدام الأجهزة عالية الجودة المرتبطة بها المتوفرة في FocusLCDs.

4. واجهة MIPI-DSI: كل ما تحتاج إلى معرفته

يتم استخدام واجهة MIPI DSI عالية السرعة بواسطة الهواتف الذكية والأجهزة اللوحية والساعات الذكية وتطبيقات العرض المضمنة الأخرى. طور تحالف واجهة معالج صناعة الهاتف المحمول (MIPI) الواجهة التسلسلية للعرض ، أو DSI ، كبروتوكول اتصال تسلسلي. يتميز MIPI DSI بمؤشر تداخل كهرومغناطيسي منخفض وأداء ممتاز ونقل بيانات منخفض الطاقة. علاوة على ذلك ، يقلل معيار الواجهة من عدد المسامير لتقليل تعقيد التصميم مع الحفاظ على توافق البائع.

MIPI يحتوي على طبقتين للاتصال. تتعامل طبقة الواجهة مع الاتصال منخفض المستوى، بينما تتعامل طبقة الحزمة مع الاتصال عالي المستوى. يمكن أن يعمل كلاهما في أوضاع الواجهة منخفضة السرعة أو عالية السرعة. هناك نوعان من المستويات: الحزمة والواجهة.

بينما يعرض مستوى الواجهة إعدادات السرعة والطاقة للشاشة، يتم تشغيل مستوى الحزمة عند إرسال بيانات الصورة إلى شاشة DSI إما في حزم قصيرة 4 بايت أو كبيرة (6-64.451 بايت). يحتوي كل نوع حزمة على بيانات وحجم ومعلومات اتصال خطأ. من الأفضل إرسال الأوامر في حزم صغيرة دون أي بيانات مرئية. من ناحية أخرى ، تعد الأوامر الطويلة مثالية لإرسال أوامر بوحدات بايت بيانات متعددة ، مثل دفق الصور.

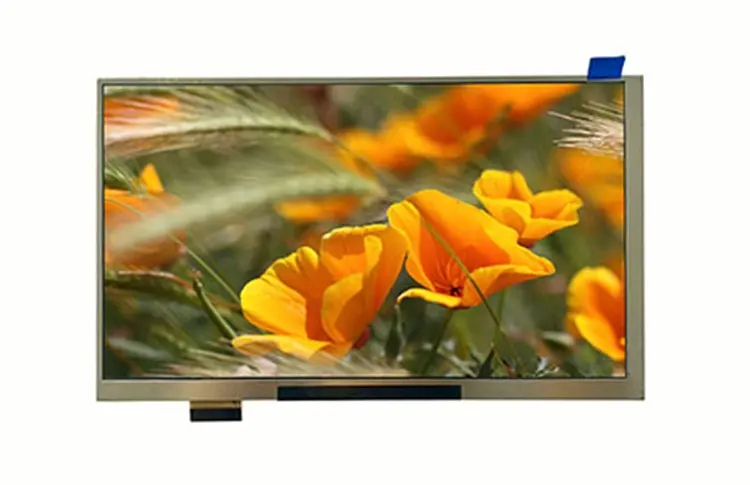

دعنا نشاهد شاشة Mipi LCD مقاس 7.0 بوصة!

p style="margin-bottom: 15px; text-align: justify;">يحتوي بروتوكول اتصال MIPI DSI على وضعين متميزين للتشغيل: وضع الفيديو ووضع الأوامر. يجب أن تستخدم وحدة التحكم في العرض التي لا تحتوي على ذاكرة داخلية وضع الفيديو. إنه يعمل فقط في الوضع عالي السرعة ، حيث يرسل دفقا مستمرا من البيانات من المعالج إلى الشاشة. عندما يكون في وضع الفيديو ، يرسل المعالج البيانات إلى شاشة الواجهة في شكل تدفقات بكسل مباشرة (يتم تحديثها باستمرار). يتم إرسال الأوامر إلى سجلات العرض المعترف بها في وضع الأوامر.

يمكن أيضا استخدام الحزم القصيرة أو الطويلة وتشغيلها بسرعات عالية أو منخفضة. نظرا لأنه يتطلب سجلات عرض، لا يمكن استخدام وضع الأوامر إلا على الشاشات التي تحتوي على ذاكرة وصول عشوائي للمخزن المؤقت للإطارات. نظرا لأن السجلات أو ذاكرة العرض لا تتطلب سوى بايتين من البيانات ، فإنها تعمل بشكل متكرر عن طريق إرسال حزم قصيرة.

تتميز شاشات MIPI DSI برسومات عالية المستوى بالإضافة إلى توجيه إشارة أقل تعقيدا وتصميمات ثنائي الفينيل متعدد الكلور وتكاليف أجهزة أعلى. تستخدم واجهة MIPI إشارات تفاضلية منخفضة الجهد لنقل البيانات بترددات عالية تصل إلى 1 جيجابايت / ثانية. للاتصال ، يتم استخدام إشارات الجهد المنخفض ، والتي تتميز باستهلاك القليل من الطاقة. يمكن للمصممين استخدام بروتوكول MIPI DSI للجمع بين شاشات العرض عالية السرعة ومنخفضة الطاقة ومنخفضة التداخل الكهرومغناطيسي عبر واجهة فعالة. قد تعمل واجهة MIPI DSI بمستويات طاقة منخفضة للغاية لإطالة عمر البطارية. تنبعث هذه الشاشات من التداخل الكهرومغناطيسي القليل جدا لأنها تستخدم كميات متساوية من البيانات الإيجابية والسالبة وممرات الساعة للإشارات. يمكن استخدام هذه الواجهة بمجموعة متنوعة من معدلات نقل البيانات لتقليل التداخل على الأجهزة المساعدة بشكل أكبر. يعد MIPI خيارا شائعا في صناعة العرض لأنه يوفر دقة عالية وأعماق ألوان دون زيادة عدد خطوط البيانات المطلوبة. تستفيد تطبيقات العرض من بساطة الاتصال، مما يقلل من تعقيد النظام والتكلفة الإجمالية.

تستخدم واجهة MIPI DSI على نطاق واسع في الأجهزة الاستهلاكية مثل سماعات الرأس VR ووحدات التحكم في ألعاب الفيديو والأجهزة اللوحية والهواتف المحمولة ، وهو أمر غير مفاجئ نظرا للمزايا العديدة للمعيار مثل القدرة على تحمل التكاليف ، وتخطيطات الدبوس المبسطة ، وانخفاض EMI ، واستهلاك الطاقة. نحن نقدر اهتمامك ونتطلع إلى الإجابة على أسئلتك وإكمال مشروعك معك. مرحبا بكم في الاتصال بالشركة المصنعة لشاشة العرض Reshine لمزيد من المعلومات!
