ما هي الاختلافات الرئيسية بين واجهات شاشة TFT LCD؟

مقدمة

أصبحت

تقنية TFT (ترانزستور الأغشية الرقيقة) LCD (شاشة الكريستال السائل) حجر الزاوية في أنظمة العرض الحديثة ، وتستخدم في كل شيء من الهواتف الذكية إلى أجهزة التلفزيون ذات الشاشات الكبيرة. يعد فهم واجهات شاشة TFT LCD المختلفة أمرا بالغ الأهمية للمهندسين والمصممين والهواة الذين يرغبون في تحسين مشاريعهم. ستستكشف هذه المقالة الاختلافات الرئيسية بين واجهات شاشة TFT LCD ، بما في ذلك MIPI DSI و SPI و RGB و LVDS والواجهات المتوازية. سنناقش أيضا مزاياها وعيوبها ، مما يساعدك على اختيار الواجهة المناسبة لتطبيقك.

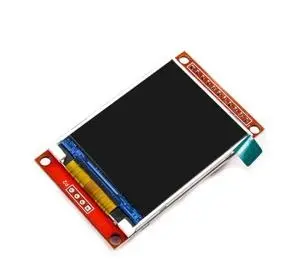

ما هي واجهة شاشة TFT LCD؟

واجهة شاشة TFT LCD هي مجموعة من البروتوكولات والتوصيلات المادية التي تسمح للمتحكم الدقيق أو المعالج بالاتصال بشاشة TFT LCD. يمكن أن يؤثر اختيار الواجهة بشكل كبير على الأداء واستهلاك الطاقة وتعقيد التصميم الخاص بك.

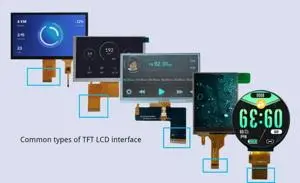

أنواع واجهات شاشة TFT LCD

هناك عدة أنواع من الواجهات شائعة الاستخدام مع شاشات TFT LCD:

- MIPI DSI (واجهة عرض واجهة معالج صناعة الهاتف المحمول الواجهة التسلسلية)

- SPI (الواجهة الطرفية التسلسلية)

- RGB (أحمر أخضر أزرق)

- LVDS (الإشارات التفاضلية ذات الجهد المنخفض)

- واجهات متوازية

كل واجهة من هذه الواجهات لها خصائصها الفريدة التي تجعلها مناسبة لتطبيقات مختلفة.

واجهة MIPI DSI

نظره عامه

MIPI DSI هي واجهة عالية السرعة مصممة بشكل أساسي للأجهزة المحمولة. وهو يدعم شاشات عالية الدقة ويوفر العديد من المزايا مقارنة بالواجهات التقليدية.

مزايا

- عرض النطاق الترددي العالي: يمكن أن يدعم MIPI DSI الدقة العالية ومعدلات التحديث ، مما يجعله مثاليا للهواتف الذكية والأجهزة اللوحية الحديثة التي تتطلب صورا حادة ورسوم متحركة سلسة.

- استهلاك منخفض للطاقة: إنه مصمم لكفاءة الطاقة ، مما يجعله مثاليا للأجهزة التي تعمل بالبطاريات. تساعد هذه الكفاءة على إطالة عمر البطارية في الإلكترونيات المحمولة.

- قابلية التوسع: يدعم ممرات بيانات متعددة ، مما يسمح بتكوينات مرنة. تعني قابلية التوسع هذه أنه مع تطور تقنية العرض ، يمكن ل MIPI DSI التكيف مع احتياجات الأداء الأعلى دون الحاجة إلى إعادة تصميم كاملة.

مساوئ

- التعقيد: يمكن أن يكون التنفيذ أكثر تعقيدا مقارنة بالواجهات الأبسط مثل SPI. قد يحتاج المطورون إلى معرفة متخصصة لدمج MIPI DSI بشكل فعال في تصميماتهم.

- التكلفة: يمكن أن تكون مكونات MIPI DSI أكثر تكلفة بسبب تقنيتها المتقدمة. يمكن أن يكون هذا اعتبارا للمشاريع الحساسة للميزانية.

واجهة SPI

نظره عامه

SPI هو بروتوكول اتصال تسلسلي متزامن يستخدم بشكل شائع للاتصال لمسافات قصيرة. إنه سهل التنفيذ ومدعوم على نطاق واسع.

مزايا

- البساطة: سهل الإعداد والاستخدام بأقل قدر من التكوين المطلوب. هذه البساطة تجعله خيارا جذابا للهواة والمبتدئين في مجال الإلكترونيات.

- السرعة: يوفر معدلات نقل بيانات عالية نسبيا مناسبة للعديد من التطبيقات. يمكن أن يحقق SPI سرعات تصل إلى عدة ميغابت في الثانية ، وهو أمر مناسب للعديد من متطلبات العرض.

مساوئ

- مسافة محدودة: غير مناسب للاتصال لمسافات طويلة بسبب تدهور الإشارة. يمكن أن تضعف إشارات SPI على أطوال الكابلات الأطول ، مما يحد من استخدامها في الأنظمة الأكبر.

- عدد الدبوس: يتطلب دبابيس متعددة (MOSI ، MISO ، SCK ، CS) ، والتي يمكن أن تكون قيدا في التصميمات المدمجة. في التصميمات التي تكون فيها المساحة مرتفعة ، يمكن أن يكون عدد المسامير المطلوبة عيبا كبيرا.

واجهة RGB

نظره عامه

تنقل واجهة RGB بيانات الألوان مباشرة إلى الشاشة. يستخدم بشكل شائع في التطبيقات التي تتطلب تمثيلا دقيقا للألوان.

مزايا

- التحكم المباشر: يسمح بالتحكم المباشر في إخراج الألوان ، مما يوفر صورا عالية الجودة. يجعل هذا التحكم المباشر واجهات RGB مفيدة بشكل خاص في التطبيقات التي تكون فيها دقة الألوان ذات أهمية قصوى.

- توافق واسع: مدعوم من قبل العديد من الشاشات ووحدات التحكم. واجهة RGB متعددة الاستخدامات ويمكن العثور عليها في أجهزة مختلفة تتراوح من الشاشات إلى الأنظمة المضمنة.

مساوئ

- عدد دبابيس مرتفع: يتطلب العديد من المسامير لقنوات الألوان وإشارات المزامنة. يمكن أن يؤدي هذا المطلب إلى تعقيد تصميم ثنائي الفينيل متعدد الكلور وزيادة التكاليف بسبب الحاجة إلى المزيد من الاتصالات.

- زيادة التعقيد: يمكن أن يعقد تصميم ثنائي الفينيل متعدد الكلور بسبب عدد التوصيلات المطلوبة. يجب على المصممين تخطيط تخطيطاتهم بعناية لتجنب مشكلات مثل الحديث المتبادل أو مشاكل سلامة الإشارة.

واجهة LVDS

نظره عامه

LVDS هي واجهة عالية السرعة تستخدم الإشارات التفاضلية لنقل البيانات. يستخدم بشكل شائع في الشاشات عالية الدقة مثل أجهزة التلفزيون والشاشات.

مزايا

- مناعة الضوضاء: توفر الإشارات التفاضلية مناعة ممتازة للضوضاء ، مما يسمح بأطوال أطول للكابلات دون تدهور. هذه الميزة تجعل LVDS مثالية للبيئات ذات التداخل الكهرومغناطيسي الكبير.

- سرعة عالية: قادرة على نقل كميات كبيرة من البيانات بسرعة ، مما يجعلها مناسبة للشاشات عالية الدقة حيث تحتاج ملفات الفيديو الكبيرة إلى المعالجة بسرعة.

مساوئ

- تصميم معقد: يتطلب تخطيطا دقيقا لثنائي الفينيل متعدد الكلور لضمان سلامة الإشارة. يجب على المهندسين إيلاء اهتمام وثيق لأطوال التتبع ومطابقة المعاوقة عند تصميم الدوائر باستخدام LVDS.

- التكلفة: يمكن أن تكون المكونات أغلى ثمنا مقارنة بالواجهات الأبسط. غالبا ما تؤدي التكنولوجيا المتقدمة التي ينطوي عليها LVDS إلى ارتفاع تكاليف المواد.

واجهات متوازية

نظره عامه

تنقل الواجهات المتوازية بتات متعددة من البيانات في وقت واحد. غالبا ما يتم استخدامها في تقنيات العرض القديمة ولكن لا يزال من الممكن أن تكون ذات صلة في تطبيقات معينة اليوم.

مزايا

- السرعة: يمكن أن يحقق معدلات بيانات أعلى حيث يتم إرسال عدة بتات في وقت واحد. هذه الإمكانية تجعل الواجهات المتوازية مناسبة للتطبيقات التي تتطلب نقلا سريعا للبيانات.

- البساطة في التصميم: أسهل في التنفيذ لتطبيقات معينة حيث تكون السرعة أمرا بالغ الأهمية. تسمح الطبيعة المباشرة للاتصال المتوازي للمصممين بإنشاء أنظمة فعالة بدون بروتوكولات معقدة.

مساوئ

- عدد الدبابيس: يتطلب العديد من المسامير ، والتي قد تكون غير عملية للتصميمات المدمجة. كما هو الحال مع واجهات RGB ، يمكن أن تؤدي متطلبات الدبوس الشاملة إلى تحديات في البيئات المقيدة بالمساحة.

- مشكلات سلامة الإشارة: أكثر عرضة لتدهور الإشارة عبر مسافات طويلة مقارنة بالواجهات التسلسلية. يجب على المصممين توخي الحذر عند توجيه التتبعات على مركبات ثنائي الفينيل متعدد الكلور باستخدام واجهات متوازية للحفاظ على الأداء.

مقارنة بين واجهات شاشة TFT LCD

فيما يلي جدول مقارنة يلخص الاختلافات الرئيسية بين واجهات عرض TFT LCD المختلفة:

| ميزة | MIPI DSI | SPI | RGB | LVDS | متوازي |

|-----------------------|----------------|----------------|----------------|----------------|----------------|

| النطاق الترددي | مرتفع | معتدل | معتدل | مرتفع جدا | مرتفع |

| استهلاك الطاقة | منخفض | معتدل | مرتفع | منخفض | معتدل |

| التعقيد | مرتفع | منخفض | معتدل | مرتفع | منخفض |

| عدد الدبوس | متغير | متوسط | مرتفع | متوسط | مرتفع جدا |

| المسافة | قصير | قصير | قصير | طويل | قصير |

اختيار الواجهة الصحيحة

عند تحديد واجهة لمشروع شاشة TFT LCD الخاص بك ، ضع في اعتبارك العوامل التالية:

1. متطلبات التطبيق: حدد ما يحتاجه تطبيقك فيما يتعلق بالدقة ومعدل التحديث وعمق اللون.

2. قيود الطاقة: إذا كنت تصمم جهازا يعمل بالبطارية ، فأعط الأولوية للواجهات منخفضة الطاقة مثل MIPI DSI أو LVDS.

3. المساحة المتاحة: قم بتقييم مقدار المساحة المتوفرة لديك على ثنائي الفينيل متعدد الكلور ؛ سيؤثر ذلك على ما إذا كنت تختار واجهة بها عدد أقل من المسامير أو واجهة تتطلب المزيد من الاتصالات.

4. اعتبارات التكلفة: قد تحد قيود الميزانية من خياراتك ؛ قد تكون الواجهات الأبسط مثل SPI أكثر فعالية من حيث التكلفة من الخيارات المتقدمة مثل MIPI DSI.

5. قابلية التوسع في المستقبل: إذا كنت تخطط لترقية تصميمك لاحقا ، ففكر في واجهة توفر خيارات قابلية التوسع دون الحاجة إلى إعادة تصميم كبيرة.

استنتاج

يعد

اختيار واجهة شاشة TFT LCD المناسبة أمرا بالغ الأهمية لتحسين أداء التصميم وكفاءته. كل واجهة لها نقاط قوتها وضعفها ، مما يجعل من الضروري مراعاة متطلبات التطبيق المحددة الخاصة بك عند اتخاذ القرار. سواء كنت تعطي الأولوية للسرعة أو استهلاك الطاقة أو البساطة ، فسوف ترشدك نحو الخيار الأفضل لمشروعك. سيمكنك فهم هذه الاختلافات من إنشاء منتجات أفضل تلبي المتطلبات التكنولوجية الحديثة مع ضمان التوافق مع الأنظمة الحالية.

أسئلة ذات صلة

1. ما هي العوامل التي يجب مراعاتها عند اختيار واجهة شاشة TFT LCD؟

عند اختيار واجهة عرض TFT LCD ، ضع في اعتبارك عوامل مثل متطلبات النطاق الترددي ، واستهلاك الطاقة ، وتعقيد التنفيذ ، وقيود عدد المسامير ، والمسافة التي يجب أن تنتقل الإشارات عبرها.

2. هل يمكنني استخدام واجهات متعددة مع شاشة TFT LCD واحدة؟

نعم ، تدعم بعض شاشات TFT LCD واجهات متعددة ؛ ومع ذلك ، قد تحتاج إلى تغييرات إضافية في الدوائر أو التكوين للتبديل بينها بشكل فعال.

3. كيف يؤثر اختيار الواجهة على استهلاك الطاقة؟

تحتوي

الواجهات المختلفة على ملفات تعريف مختلفة لاستهلاك الطاقة ؛ على سبيل المثال ، يعد MIPI DSI بشكل عام أكثر كفاءة في استخدام الطاقة من RGB أو الواجهات المتوازية نظرا لتصميمه المحسن للأجهزة المحمولة.

4. ما هي التطبيقات الأنسب ل MIPI DSI؟

يعد MIPI DSI مثاليا للأجهزة المحمولة مثل الهواتف الذكية والأجهزة اللوحية حيث تعد الدقة العالية والاستهلاك المنخفض للطاقة من العوامل الحاسمة

5. هل هناك أي بدائل لشاشات TFT LCD التقليدية؟

نعم ، تشمل البدائل شاشات OLED (الصمام الثنائي العضوي الباعث للضوء) وتقنية microLED ، والتي توفر مزايا مختلفة مثل نسب تباين أفضل وملفات تعريف أرق ولكنها قد تأتي مع مجموعة من التحديات الخاصة بها فيما يتعلق بالتكلفة والتوافر.
