ما هي شاشة اللمس السعوية المعروضة؟ (الدليل الكامل)

معرفة ما هي شاشة لمس سعوية معروضة يساعدك على اختيار الواجهة المناسبة للإلكترونيات الصناعية والاستهلاكية الحديثة. تستخدم هذه الشاشات شبكة متطورة من الحساسات لاكتشاف اللمس من خلال طبقات الحماية. تشغل هذه التقنية كل شيء من هاتفك الذكي إلى الشاشات الطبية عالية الجودة والأكشاك الخارجية المتينة.

ما هي شاشة اللمس السعوية المعروضة؟

شاشة اللمس السعوية المسقطة، أو PCAP، هي تقنية لمس عالية الأداء تكتشف اللمس من خلال مجال كهروستاتيكي. يستخدم شبكة موصلة بين زجاج واق أو فيلم. يتيح هذا التصميم قدرات اللمس المتعدد، والمتانة القصوى، والوضوح البصري العالي، مما يجعله المعيار الصناعي للأجهزة الحديثة.

تمثل تقنية السعوية المسقطة قفزة هائلة مقارنة بالشاشات المقاومة القديمة. على عكس الشاشات المقاومة التي تتطلب ضغطا ماديا، يعتمد PCAP على الخصائص الكهربائية. جسمك يوصل الكهرباء بشكل طبيعي. عندما تلمس سطح PCAP، يسحب إصبعك كمية صغيرة جدا من التيار من المجال الكهروستاتيكي.

يحدد المتحكم الموقع الدقيق بقياس التغير في السعة عبر شبكة من الأسلاك المجهرية. عادة ما تتكون هذه الشبكة من أكسيد القصدير الإنديوم (ITO). يفضل معظم المستخدمين هذه التقنية لأنها تدعم إيماءات مثل القرص، والتكبير، والتمرير. للحصول على نظرة عامة أوسع حول كيفية اختلاف هذا عن النماذج الأساسية، يمكنك استكشافما هي شاشة اللمس السعويةبمزيد من التفصيل.

كيف تعمل آلية الاستشعار؟

تعمل شاشات PCAP عن طريق إنشاء شبكة XY غير مرئية من المادة الموصلة التي تسقط مجالا كهربائيا. عندما يقترب جسم موصل، مثل الإصبع، من الشبكة، فإنه يزعج المجال الكهروستاتيكي المحلي. تقوم شريحة المتحكم الداخلية بمسح الشبكة باستمرار لحساب الإحداثيات الدقيقة لهذه الاضطرابات.

لفهم العلم، يجب أن تنظر إلى طريقتي الاستشعار الرئيسيتين:

1. السعة المتبادلة:تستخدم هذه الطريقة تقاطعات خطوط الصف والأعمدة. عندما تلمس الشاشة، يتغير السعة المتبادلة بين الصف والعمود. وهذا يسمح للنظام بتتبع عدة أصابع في نفس الوقت.
2. السعة الذاتية:تقيس هذه الطريقة صفا أو عمودا كاملا مقابل الأرض. بينما يوفر إشارة أقوى، قد يواجه أحيانا صعوبة في "الاختفاء" إذا حدثت عدة لمسات.

عادة ما تعطي الشاشات الصناعية الحديثة الأولوية للسعة المتبادلة. هذا يضمن تتبع عالي الدقة لواجهات المستخدم المعقدة. غالبا ما يحمي المصنعون هذه الطبقات بعدسة تغطية قوية. يمكن أن تكون هذه العدسة التغطية بسماكة عدة مليمترات دون فقدان الحساسية.

ما هي الفوائد الرئيسية لشاشة اللمس السعوية؟

تشمل المزايا الرئيسية ل PCAP المتانة الفائقة، ودعم اللمس المتعدد، والوضوح البصري الاستثنائي. نظرا لأن طبقات الاستشعار محمية خلف الزجاج، فهي مقاومة للخدوش والمواد الكيميائية والرطوبة. كما تقدم تصميما أمامي سلسا ومتساويا سهل التنظيف وجميل من الناحية الجمالية.

إذا كنت تصمم منتجا للاستخدام المكثف، فإن هذه المزايا ضرورية. يمكنك معرفة المزيد عن هذا النوعفوائد شاشة اللمس السعويةلرؤية كيف تؤثر على العائد على الاستثمار على المدى الطويل.

المتانة وطول العمر

شاشات PCAP لا تتآكل عند الاستخدام. الشاشات المقاومة تعتمد على طبقة علوية مرنة تتشقق في النهاية. على النقيض من ذلك، يستخدم PCAP مكونات الحالة الصلبة. حتى لو تعرض الزجاج العلوي لخدش خفيف، تظل وظيفة اللمس مثالية. وهذا يجعلها مثالية للأكشاك العامة ذات الحركة المرورية العالية.

اللمس المتعدد ودعم الإيماءات

البرمجيات الحديثة تتطلب أكثر من مجرد "نقرة" واحدة. يدعم PCAP حتى 10 نقاط اتصال أو أكثر في نفس الوقت. وهذا يسمح ب:

• وظائف الضغط إلى التكبير.
• تعاون متعدد المستخدمين على شاشات كبيرة.
• نماذج ثلاثية الأبعاد معقدة دوارة.
• كتابة سريعة وسلسة على لوحات مفاتيح افتراضية.

كيف يتم بناء شاشة لمس سعوية مسقطة؟

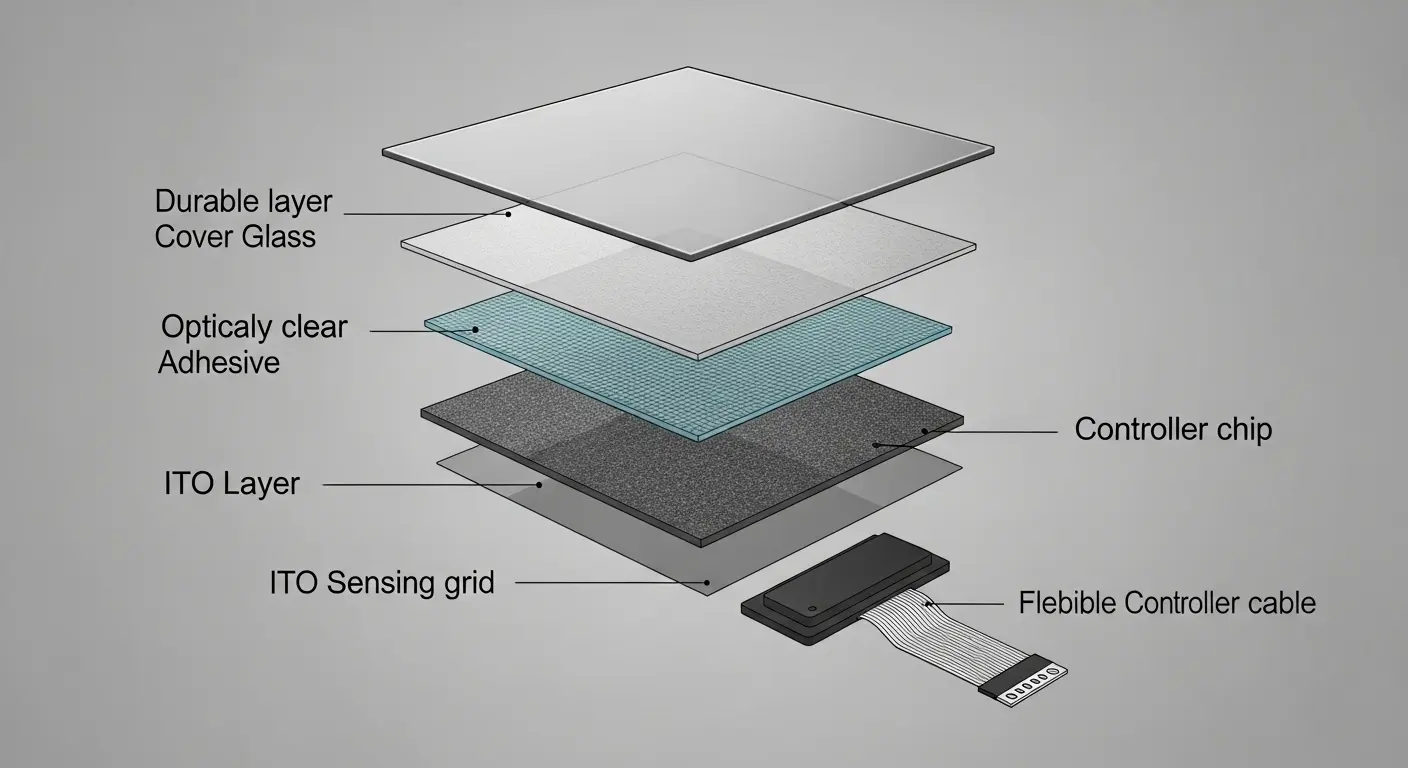

يتضمن بناء PCAP وضع طبقات من المواد الموصلة مثل ITO على ركائز الزجاج أو الأفلام. يشمل التكديس القياسي عدسة تغطية، وطبقة حساس، ومتكامل وحدة تحكم متحكمة. عادة ما يتم ربط هذه الطبقات معا باستخدام اللاصق البصري الشفاف (OCA) لإزالة الفجوات الهوائية وتحسين الأداء البصري.

يعتمد الاختيار بين هيكل الزجاج على الزجاج (GG) أو الزجاج على الفيلم (GF) حسب تطبيقك. توفر حساسات الزجاج وضوحا واستقرارا حراريا أفضل. حساسات الأفلام أرق وأخف وزنا، وهذا رائع للأجهزة المحمولة.

ما هي وحدة شاشة اللمس السعوية؟

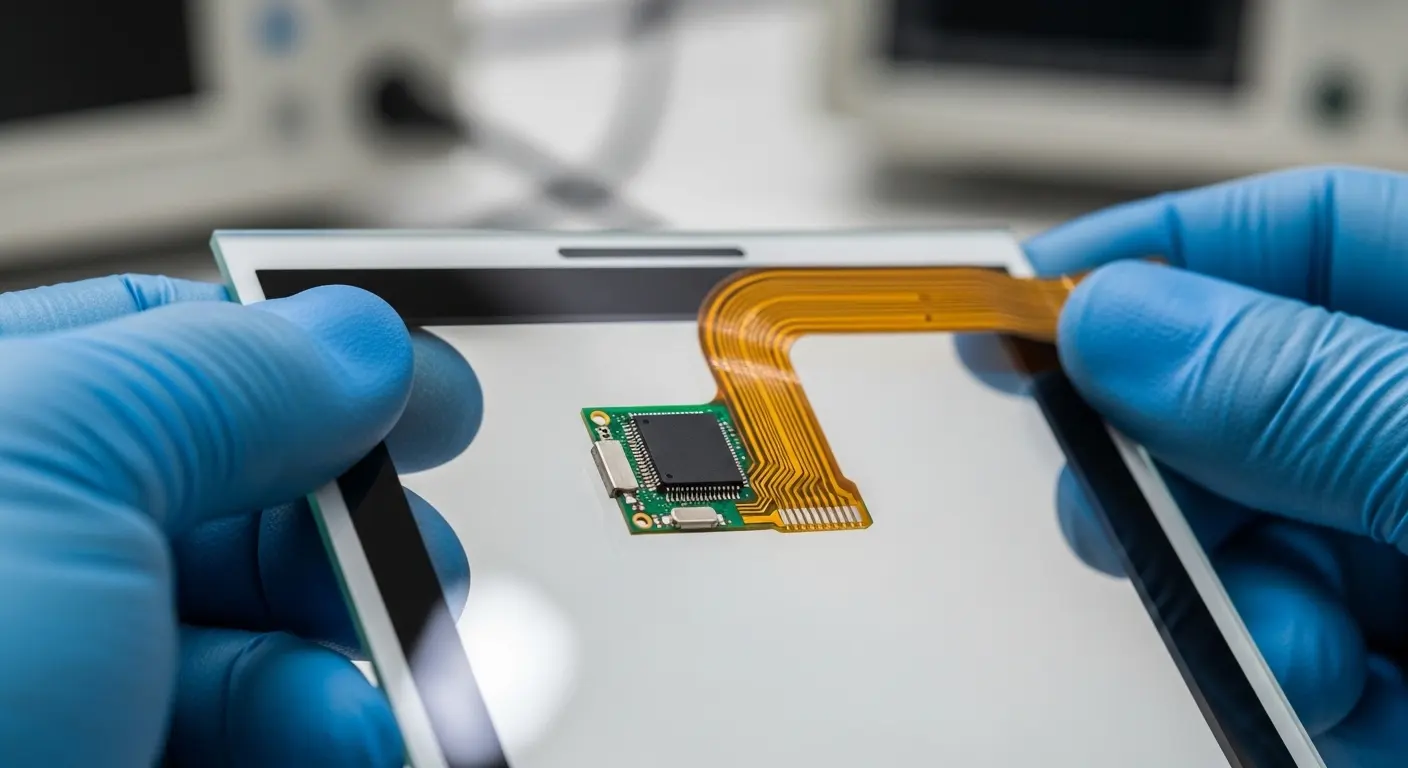

وحدة شاشة اللمس السعوية هي مجموعة شاملة تشمل حساس اللمس، وزجاج الغطاء، وإلكترونيات وحدة التحكم. تأتي هذه الوحدات معايرة مسبقا وجاهزة للدمج في غلاف الشاشة. اختيار المكتملوحدة شاشة لمس سعويةيبسط عملية التصنيع ويضمن توافق المكونات.

عندما تشتري وحدة، تتجنب عناء ربط الحساس بنفسك. يستخدم المصنعون المحترفون غرف التنظيف لضمان عدم احتجاز جزيئات الغبار بين الطبقات. وهذا أمر حيوي للحفاظ على عوائد عالية وجودة بصرية مثالية.

نصيحة:تحقق دائما من واجهة وحدة التحكم في الوحدة. معظمها يستخدم USB أو I2C. USB أفضل لأنظمة ويندوز، بينما يفضل I2C غالبا لأجهزة لينكس أو أندرويد المدمجة.

كيف تدمج هذه الشاشات في جهاز؟

يتطلب التكامل محاذاة وحدة اللمس مع لوحة LCD وتوصيل وحدة التحكم بالمعالج المضيف. يجب عليك إدارة التداخل الكهرومغناطيسي (EMI) والتأكد من أن الإطار لا يسبب لمسات خاطئة. غالبا ما يتضمن الدمج الناجحشاشة لمس سعوية مدمجةحلول حيث يتم ربط اللمس والشاشة مسبقا.

الربط الهوائي مقابل الربط البصري

عند الدمج، لديك خياران لتثبيت شاشة اللمس على شاشة LCD:

1. الربط الهوائي:تقوم بلصق حواف شاشة اللمس على إطار LCD. وهذا يترك فجوة هوائية صغيرة. هو أرخص لكنه قد يؤدي إلى انعكاسات داخلية وتكثف.
2. الربط البصري:تملأ الفجوة بالكامل بجل شفاف أو راتنج. هذا يلغي الانعكاسات، ويحسن من وضوح ضوء الشمس، ويجعل الجهاز أكثر متانة.

لماذا يفضل PCAP للتطبيقات الصناعية؟

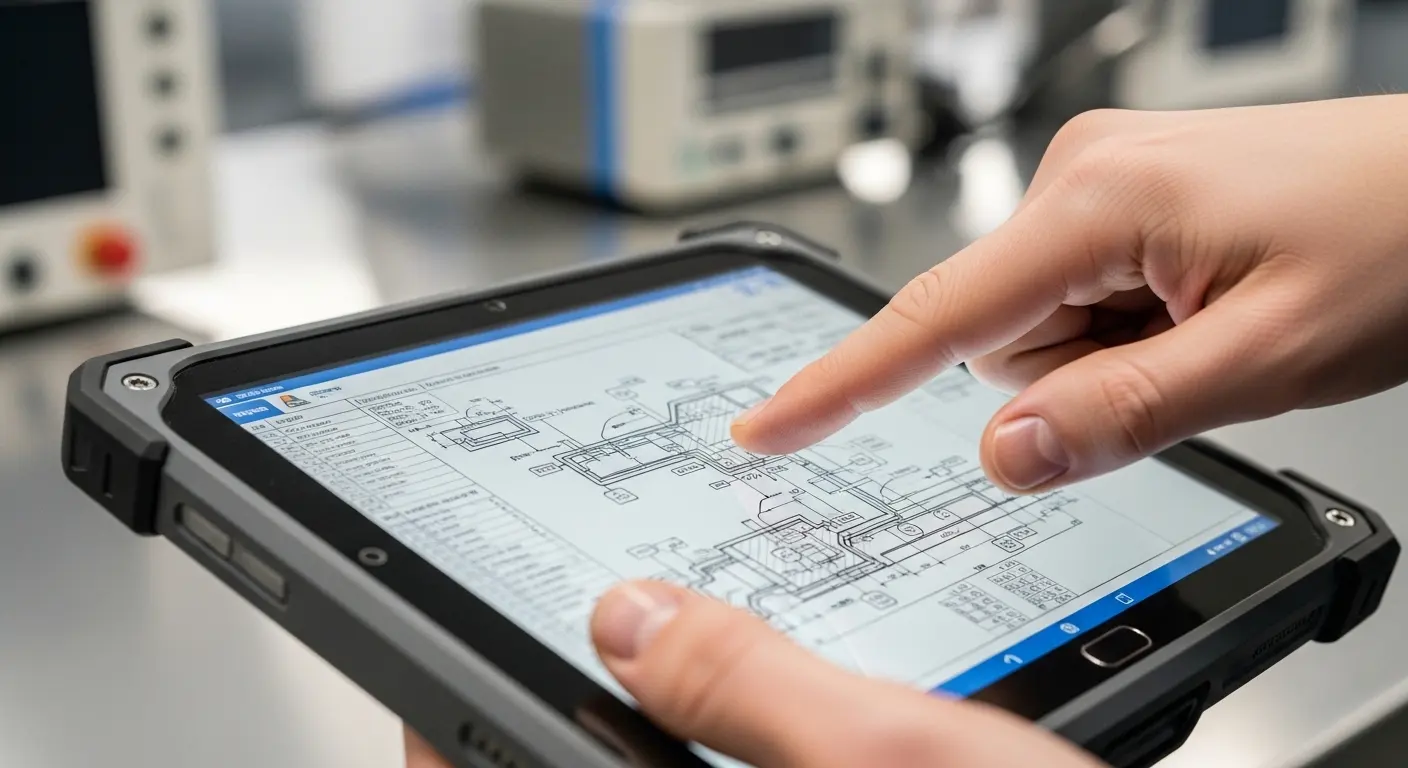

البيئات الصناعية تتطلب أجهزة يمكنها تحمل درجات الحرارة الشديدة والاهتزازات والملوثات. تتفوق PCAP هنا لأنها يمكن إغلاقها وفقا لمعايير IP65 أو IP67. كما أنه يعمل من خلال القفازات وفي وجود قطرات ماء عند معايرته بشكل صحيح.

• المجال الطبي:يمكن للأطباء استخدامها مع قفازات جراحية.
• أكشاك خارجية:تظل هذه اللوحات واضحة في ضوء الشمس المباشر وتقاوم التخريب.
• الاستخدام البحري:يتعاملون مع رذاذ الملح والرطوبة دون أن يتعرضوا لأعطال.

تشير بيانات المسوحات الصناعية الحديثة إلى أن أكثر من 80٪ من واجهات الإنسان والآلة (HMI) الجديدة تستخدم الآن تقنية PCAP بدلا من التكنولوجيا المقاومة. هذا التحول مدفوع بانخفاض تكلفة وحدات التحكم وارتفاع التوقعات للتفاعلات "الشبيهة بالهواتف الذكية".

كيف تستكشف مشاكل PCAP الشائعة؟

معظم مشاكل PCAP تنبع من التداخل الكهرومغناطيسي أو التأريض الضعيف. إذا حدث "قفز" المؤشر أو "لمسات شبحية"، فعادة ما يكون ذلك بسبب ضوضاء كهربائية من مزود الطاقة أو شاشة LCD نفسها. الحماية الصحيحة واستخدام دائرة تحكم عالية الجودة يمكن أن تحل هذه المشاكل.

نصيحة:إذا كانت شاشتك لا تستجيب للمس، تحقق أولا من اتصال الأرض. يعتمد PCAP على مرجع إلى الأرض لقياس تغيرات السعة بدقة.

خطوات معايرة شائعة:

1. تحديث البرنامج الثابت:العديد من مشاكل وحدة التحكم تحل بتحديث بسيط للبرمجيات.
2. ضبط الحساسية:غالبا ما يمكنك ضبط وحدة التحكم لتجاهل الماء أو استخدام قفازات سميكة.
3. تحقق من مزود الطاقة:غالبا ما تسبب قطع الطاقة الرخيصة ضوضاء تربك المستشعر.

ملخص لتقنية السعويات المتوقعة

لقد أحدث PCAP ثورة في طريقة تفاعلنا مع الآلات. من خلال تقديم واجهة متعددة اللمس متينة تعمل في أي بيئة تقريبا، أصبحت المعيار الذهبي. سواء كنت تبحث عن وحدة مستقلة أو شاشة متكاملة بالكامل، فإن فهم هذه الفروق التقنية يضمن نجاح مشروعك.
