ما الذي يجعل دوائر الشاشة التي تعمل باللمس المقاومة لا تزال ذات صلة بالأجهزة الحديثة؟

مقدمة

تمثل تقنية شاشة اللمس المقاومة واحدة من أكثر الحلول التي يتم تنفيذها على نطاق واسع وفعالية من حيث التكلفة في صناعة شاشات العرض الحساسة للمس. يستكشف هذا التحليل الشامل التفاصيل المعقدة لدوائر شاشات اللمس المقاومة ، وبنائها ، ومبادئ العمل ، والتطبيقات عبر مختلف القطاعات. جعلت موثوقية التكنولوجيا وتعدد استخداماتها خيارا مفضلا في العديد من الأجهزة ، من المعدات الصناعية إلى الإلكترونيات الاستهلاكية.

الهيكل الأساسي والمكونات

يتكون الهيكل الأساسي لدائرة شاشة اللمس المقاومة من طبقات متعددة تعمل في وئام لاكتشاف ومعالجة مدخلات اللمس. تشمل المكونات الأساسية:

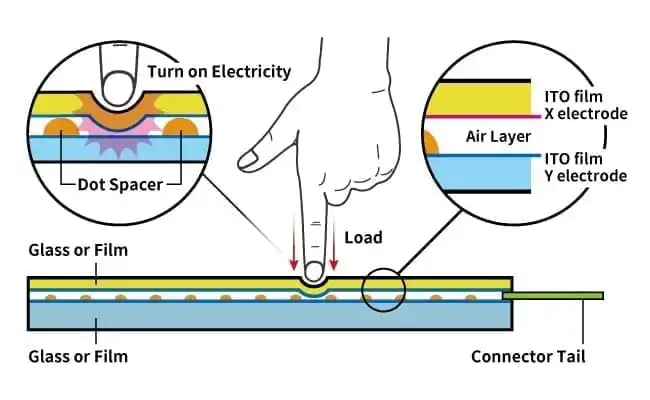

يتكون البناء من طبقتين موصلتين للكهرباء مفصولة بفجوة صغيرة. عادة ما تكون الطبقة العليا مصنوعة من مادة بوليستر مرنة مطلية بمادة موصلة شفافة تسمى أكسيد القصدير الإنديوم (ITO) ، في حين أن الطبقة السفلية عادة ما تكون ركيزة زجاجية صلبة مطلية أيضا ب ITO. الفواصل العازلة الصغيرة تبقي هذه الطبقات منفصلة حتى يتم الضغط عليها. الأسطح الخارجية محمية بطبقات إضافية ، بما في ذلك طلاء مقاوم للخدش في الأعلى ودعامة واقية.

مبدأ العمل وتشغيل الدائرة

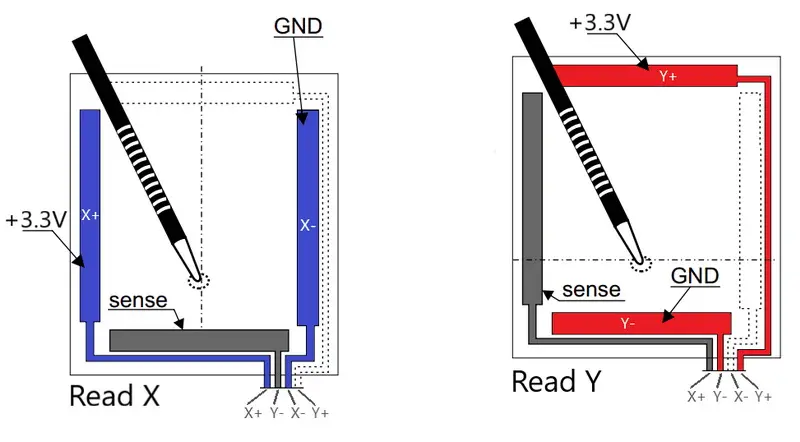

يعتمد تشغيل دائرة شاشة تعمل باللمس المقاومة على المبدأ الأساسي لتقسيم الجهد وقياس المقاومة. عند الضغط على سطح الشاشة ، يحدث التسلسل التالي:

1. تتشوه الطبقة العليا المرنة وتلامس مع الطبقة السفلية

2. تطبق وحدة التحكم تدرجات الجهد بالتناوب على طول المحورين X و Y

3. تعمل الطبقة المقابلة كمسبار جهد

4. تقوم نقطة الاتصال بإنشاء دائرة مقسم الجهد

5. تقيس وحدة التحكم الجهد عند نقطة الاتصال

6. تقوم الخوارزميات الرياضية بتحويل قراءات الجهد هذه إلى إحداثيات دقيقة

أنواع دوائر الشاشة التي تعمل باللمس المقاومة

هناك العديد من التكوينات لدوائر الشاشة التي تعمل باللمس المقاومة ، كل منها مصمم لتطبيقات محددة:

1. تكوين أربعة أسلاك

2. تكوين خمسة أسلاك

3. تكوين ثمانية أسلاك

4. تكوين المصفوفة الرقمية

يقدم كل نوع مزايا مختلفة من حيث المتانة والدقة والفعالية من حيث التكلفة. يظل التكوين المكون من أربعة أسلاك هو الأكثر شيوعا نظرا للتوازن الأمثل بين الأداء وتعقيد التصنيع.

أنظمة معالجة الإشارات والتحكم

فيها يتضمن نظام التحكم في دائرة شاشة اللمس المقاومة إلكترونيات متطورة تدير:

1. تطبيق الجهد وقياسه

2. حساب الإحداثيات

3. تصفية الضوضاء

4. صيانة المعايرة

5. اتصال الواجهة

تستخدم هذه الأنظمة عادة وحدات تحكم دقيقة أو دوائر متكاملة متخصصة لوحدة التحكم في شاشة تعمل باللمس تتعامل مع التحويل التناظري إلى الرقمي ومعالجة الإحداثيات.

التطبيقات والتنفيذ

تجد دوائر الشاشة التي تعمل باللمس المقاومة تطبيقات عبر العديد من القطاعات:

1. أنظمة التحكم الصناعية

2. محطات نقاط البيع

3. المعدات الطبية

4. شاشات السيارات

5. الإلكترونيات الاستهلاكية

6. الأجهزة التعليمية

إن قدرة التكنولوجيا على العمل مع كل من لمسات الأصابع ومدخلات القلم ، جنبا إلى جنب مع مقاومتها للعوامل البيئية ، تجعلها مناسبة بشكل خاص للبيئات الصناعية القاسية والتطبيقات عالية الدقة.

المميزات والقيود

يعد فهم نقاط القوة والضعف في دوائر شاشات اللمس المقاومة أمرا بالغ الأهمية للتنفيذ المناسب:

المزايا:

- حل

فعال من حيث التكلفة- يعمل مع أي جهاز إدخال

- حساسية ضغط ممتازة

- موثوق به في البيئات القاسية

- استهلاك منخفض للطاقة

القيود:

- قدرة محدودة على اللمس المتعدد

- انخفاض الوضوح البصري

- تآكل ميكانيكي بمرور الوقت

- حساسية أقل مقارنة بالشاشات السعوية

التطورات والاتجاهات المستقبلية

يستمر مجال تقنية شاشة اللمس المقاومة في التطور مع:

1. مواد المتانة المحسنة

2. تحسين الوضوح البصري

3. قدرات أفضل لللمس المتعدد

4. خوارزميات تحكم متقدمة

5. التكامل مع تقنيات العرض الناشئة

مقاطع الفيديو الموصى بها لمزيد من الفهم:

تظل تقنية دوائر الشاشة التي تعمل باللمس المقاومة حجر الزاوية في حلول الواجهة الحساسة للمس ، مما يوفر أداء موثوقا به وتنوعا عبر العديد من التطبيقات. يضمن تطورها وتحسينها المستمر أهميته في التطورات التكنولوجية المستقبلية.

الأسئلة المتداولة

Q1: كيف تكتشف دائرة الشاشة التي تعمل باللمس المقاومة الضغط؟

A1: تكتشف الدائرة الضغط عندما تتلامس الطبقة العليا المرنة مع الطبقة السفلية ، مما يؤدي إلى إنشاء دائرة مقسم الجهد التي تسمح لوحدة التحكم بقياس الموقع الدقيق لنقطة اللمس.

Q2: لماذا لا تزال شاشات اللمس المقاومة مفضلة في التطبيقات الصناعية؟

A2: يتم تفضيلها نظرا لموثوقيتها في البيئات القاسية ، والقدرة على العمل مع أي جهاز إدخال (بما في ذلك الأيدي التي ترتدي القفازات) ، والفعالية من حيث التكلفة للنشر على نطاق واسع.

س 3: ما الذي يجعل التكوين المكون من أربعة أسلاك هو الخيار الأكثر شيوعا؟

A3: يوفر التكوين المكون من أربعة أسلاك توازنا مثاليا بين تعقيد التصنيع والتكلفة والأداء ، مما يجعله مناسبا لمعظم التطبيقات مع الحفاظ على دقة جيدة.

س 4: كيف يعالج نظام التحكم مدخلات اللمس؟

A4: يطبق نظام التحكم تدرجات الجهد ، ويقيس الفولتية الناتجة عند نقطة الاتصال ، ويحول هذه الإشارات التناظرية إلى إحداثيات رقمية ، ويعالجها من خلال خوارزميات الترشيح والمعايرة.

س 5: ما هي العوامل الرئيسية التي تؤثر على متانة دوائر الشاشة التي تعمل باللمس المقاومة؟

A5: تشمل العوامل الرئيسية جودة الطلاء الموصل ، وتصميم نقاط الفاصل ، ومرونة الطبقة العليا ، وتدابير حماية البيئة المطبقة في البناء.
